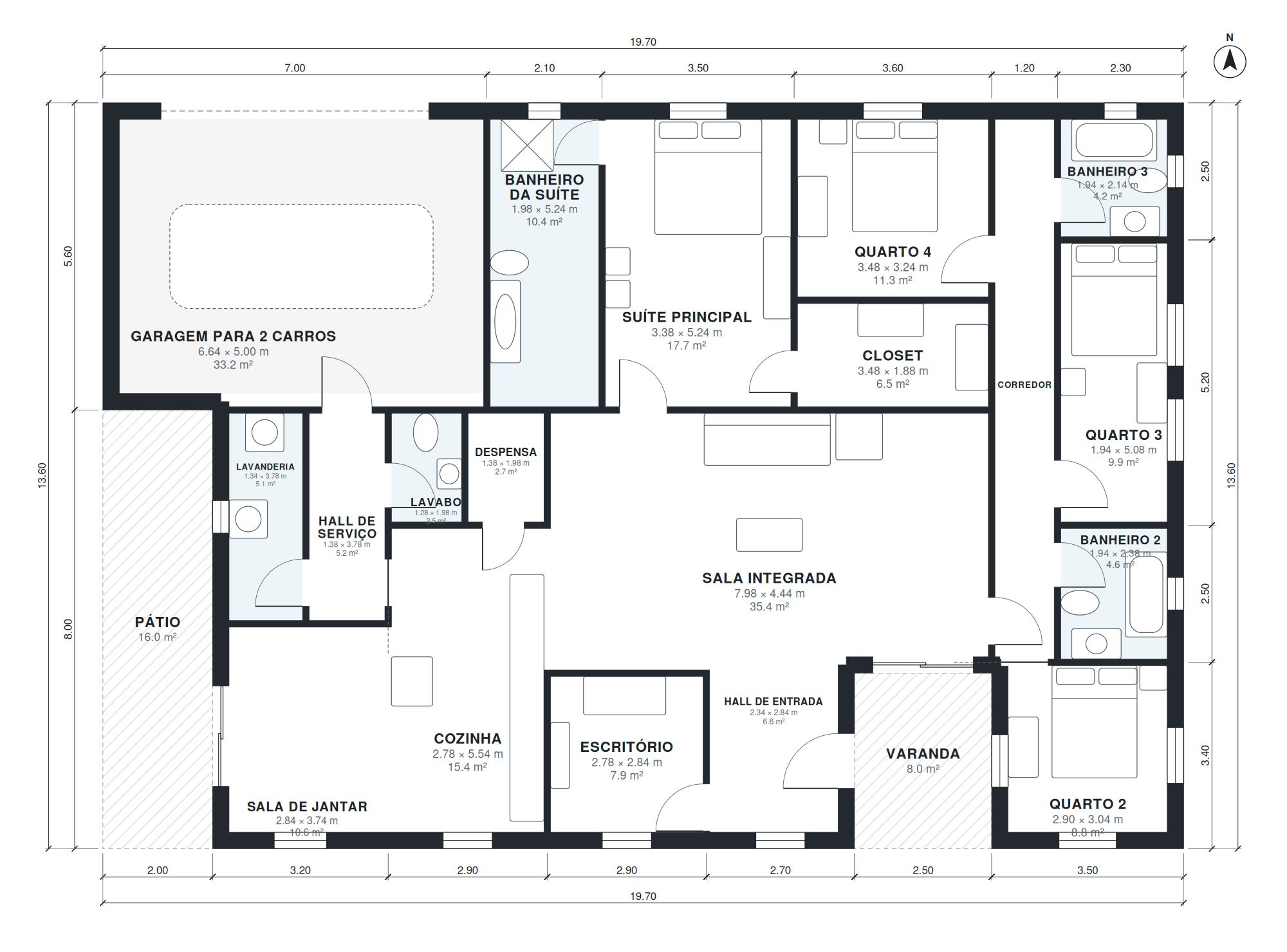

Esta planta de casa tem 205 m² de área útil em um único pavimento, numa projeção de 19,7 × 13,6 m. São 4 quartos, 3 banheiros e lavabo, garagem para 2 carros. Varandas e pátios somam mais 24 m² de área externa.
A sala integrada mede 8,0 × 4,4 m (35 m²), a cozinha 2,8 × 5,5 m e a sala de jantar 2,8 × 3,7 m. A suíte principal tem 3,4 × 5,2 m, com banheiro de 2,0 × 5,2 m e closet de 3,5 × 1,9 m.
Destaques da planta
- Suíte principal de 18 m² com banheiro privativo e closet (3,5 × 1,9 m).
- 3 quartos adicionais de 9 a 11 m².
- Cozinha de 15 m² e despensa, integrada à sala de jantar.
- Lavanderia e hall de serviço com entrada independente.
- Escritório de 2,8 × 2,8 m para home office.
- Garagem para 2 carros de 6,6 × 5,0 m (fora da área útil).
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Sala de jantar | 2,84 × 3,74 m | 10,6 m² |
| Lavanderia | 1,34 × 3,78 m | 5,1 m² |
| Hall de serviço | 1,38 × 3,78 m | 5,2 m² |
| Cozinha | 2,78 × 5,54 m | 15,4 m² |
| Lavabo | 1,28 × 1,98 m | 2,5 m² |
| Despensa | 1,38 × 1,98 m | 2,7 m² |
| Escritório | 2,78 × 2,84 m | 7,9 m² |
| Hall de entrada | 2,34 × 2,84 m | 6,6 m² |
| Sala integrada | 7,98 × 4,44 m | 35,4 m² |
| Garagem para 2 carros | 6,64 × 5,00 m | 33,2 m² |
| Banheiro da suíte | 1,98 × 5,24 m | 10,4 m² |
| Suíte principal | 3,38 × 5,24 m | 17,7 m² |
| Closet | 3,48 × 1,88 m | 6,5 m² |
| Quarto 4 | 3,48 × 3,24 m | 11,3 m² |
| Quarto 2 | 2,90 × 3,04 m | 8,8 m² |
| Corredor | 1,08 × 9,84 m | 10,6 m² |
| Banheiro 2 | 1,94 × 2,38 m | 4,6 m² |
| Quarto 3 | 1,94 × 5,08 m | 9,9 m² |
| Banheiro 3 | 1,94 × 2,14 m | 4,2 m² |
Para quem é esta planta?
Esta planta é para famílias grandes ou que moram com várias gerações. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 26 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Split bedroom single-story plan: primary suite on one side, 3 bedrooms and 2 baths on the other, great room and kitchen in the middle, 2-car garage, about 2,200 sq ft.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa?
205 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (33 m²) e sem os 24 m² de varandas e pátios. A projeção externa é de 19,7 × 13,6 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 19,7 × 13,6 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 26 × 24 m (624 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
