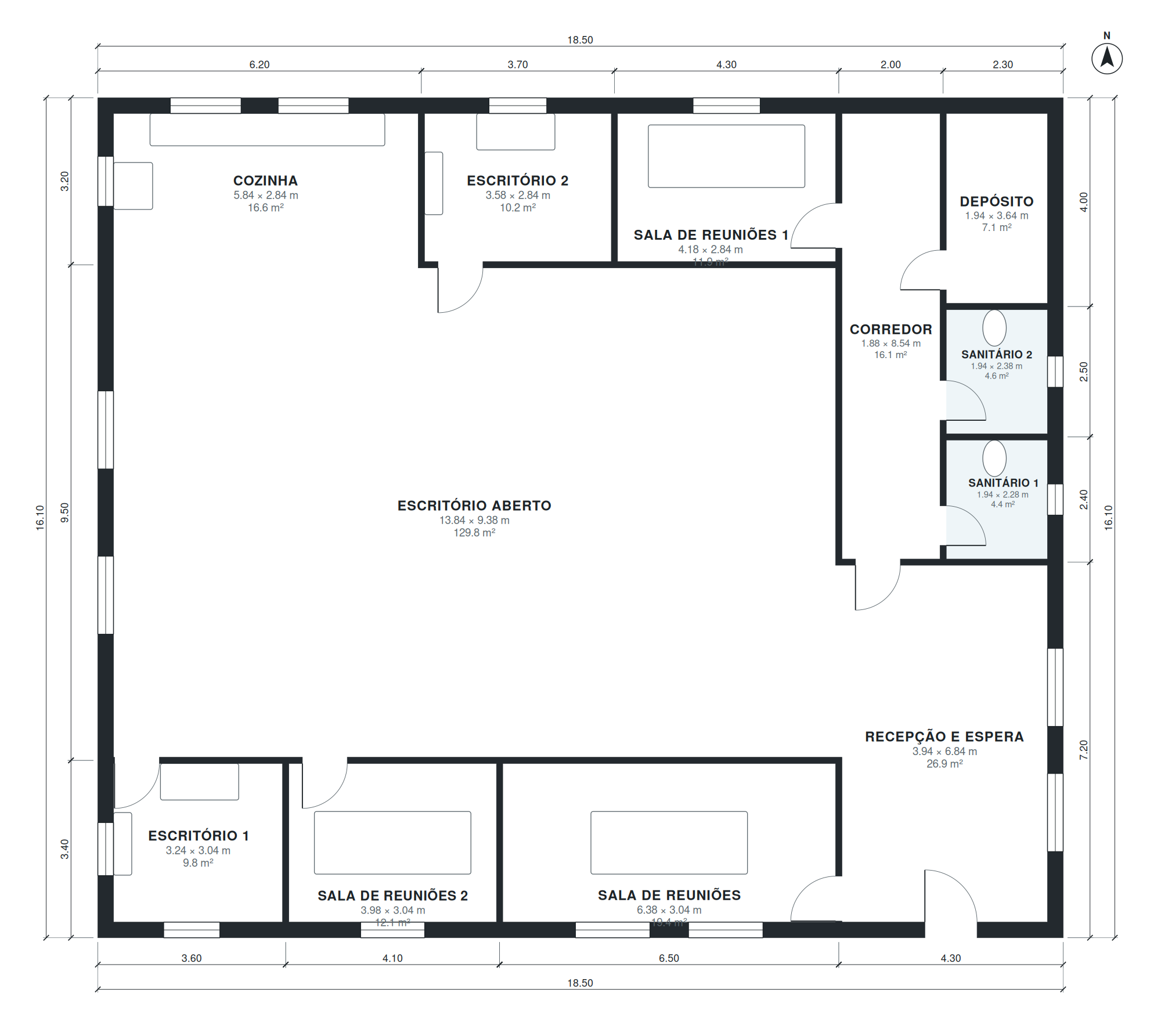

Esta planta de escritório pequeno tem 298 m² de área útil em um único pavimento, numa projeção de 18,5 × 16,1 m. Inclui escritório aberto para 18 postos, 3 salas de reuniões, recepção e sanitários.
a cozinha 5,8 × 2,8 m.
Destaques da planta
- Cozinha de 17 m².
- 2 escritórios para home office.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Escritório 1 | 3,24 × 3,04 m | 9,8 m² |
| Sala de reuniões 2 | 3,98 × 3,04 m | 12,1 m² |
| Sala de reuniões | 6,38 × 3,04 m | 19,4 m² |
| Escritório aberto | 13,84 × 9,38 m | 129,8 m² |
| Cozinha | 5,84 × 2,84 m | 16,6 m² |
| Escritório 2 | 3,58 × 2,84 m | 10,2 m² |
| Sala de reuniões 1 | 4,18 × 2,84 m | 11,9 m² |
| Recepção e espera | 3,94 × 6,84 m | 26,9 m² |
| Corredor | 1,88 × 8,54 m | 16,1 m² |
| Sanitário 1 | 1,94 × 2,28 m | 4,4 m² |
| Sanitário 2 | 1,94 × 2,38 m | 4,6 m² |
| Depósito | 1,94 × 3,64 m | 7,1 m² |
Para quem é esta planta?
Esta planta atende pequenas empresas, escritórios de advocacia, contabilidade ou arquitetura que precisam de estações abertas, salas de reunião e recepção em um só pavimento.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Small office for 20 people: reception, open office, 3 meeting rooms, 2 private offices, kitchen, 2 restrooms, storage, about 3,200 sq ft.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de escritório pequeno?
298 m² de área útil, medidos pelo lado interno das paredes. A projeção externa é de 18,5 × 16,1 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 18,5 × 16,1 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 25 × 27 m (675 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
