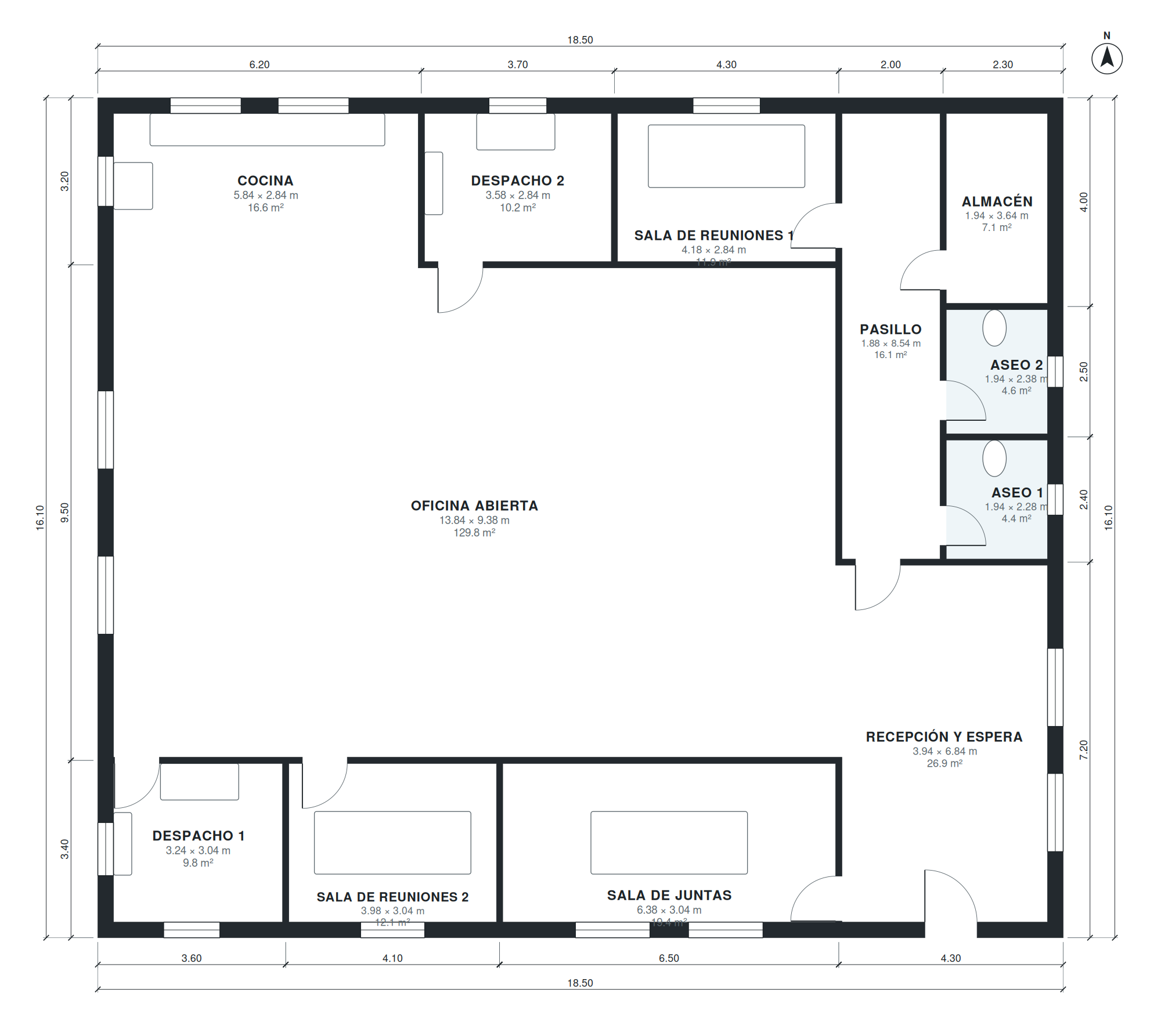

Este plano de oficina pequeña tiene 298 m² habitables en una sola planta, sobre una huella de 18,5 × 16,1 m. Incluye una oficina abierta para 18 puestos, 3 salas de reuniones, recepción y aseos.
la cocina 5,8 × 2,8 m.
Puntos clave de la distribución
- Cocina de 17 m².
- 2 despachos para trabajar en casa.
Superficies de las estancias
| Estancia | Medidas | Superficie |
|---|---|---|
| Despacho 1 | 3,24 × 3,04 m | 9,8 m² |
| Sala de reuniones 2 | 3,98 × 3,04 m | 12,1 m² |
| Sala de juntas | 6,38 × 3,04 m | 19,4 m² |
| Oficina abierta | 13,84 × 9,38 m | 129,8 m² |
| Cocina | 5,84 × 2,84 m | 16,6 m² |
| Despacho 2 | 3,58 × 2,84 m | 10,2 m² |
| Sala de reuniones 1 | 4,18 × 2,84 m | 11,9 m² |
| Recepción y espera | 3,94 × 6,84 m | 26,9 m² |
| Pasillo | 1,88 × 8,54 m | 16,1 m² |
| Aseo 1 | 1,94 × 2,28 m | 4,4 m² |
| Aseo 2 | 1,94 × 2,38 m | 4,6 m² |
| Almacén | 1,94 × 3,64 m | 7,1 m² |
¿Para quién es este plano?
Este plano sirve a pequeñas empresas, despachos profesionales y estudios que necesitan puestos abiertos, salas de reuniones y recepción en una sola planta.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Small office for 20 people: reception, open office, 3 meeting rooms, 2 private offices, kitchen, 2 restrooms, storage, about 3,200 sq ft.”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de oficina pequeña?
298 m² habitables, medidos por el interior de los muros. La huella exterior es de 18,5 × 16,1 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 18,5 × 16,1 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 25 × 27 m (675 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
