Esta planta de casa térrea estilo rancho tem 196 m² de área útil em 3 pavimentos, numa projeção de 8,9 × 10,6 m. São 3 quartos, 2 banheiros e lavabo, garagem para 2 carros. Varandas e pátios somam mais 5 m² de área externa.
A sala de estar mede 4,1 × 6,0 m (25 m²), a cozinha 4,0 × 3,1 m e a sala de jantar 4,0 × 2,7 m. A suíte principal tem 4,0 × 3,2 m, com banheiro de 1,6 × 3,3 m. No pavimento superior ficam: cozinha, sala de jantar, sala de estar, suíte principal, quarto 3, quarto 2, banheiro da suíte e banheiro.
Destaques da planta
- Suíte principal de 13 m² com banheiro privativo.
- 2 quartos adicionais de 9 m² cada.
- Cozinha de 13 m², integrada à sala de jantar.
- Lavanderia.
- Garagem para 2 carros de 6,5 × 4,8 m (fora da área útil).
- Varanda com 5 m² externos.
Medidas dos cômodos

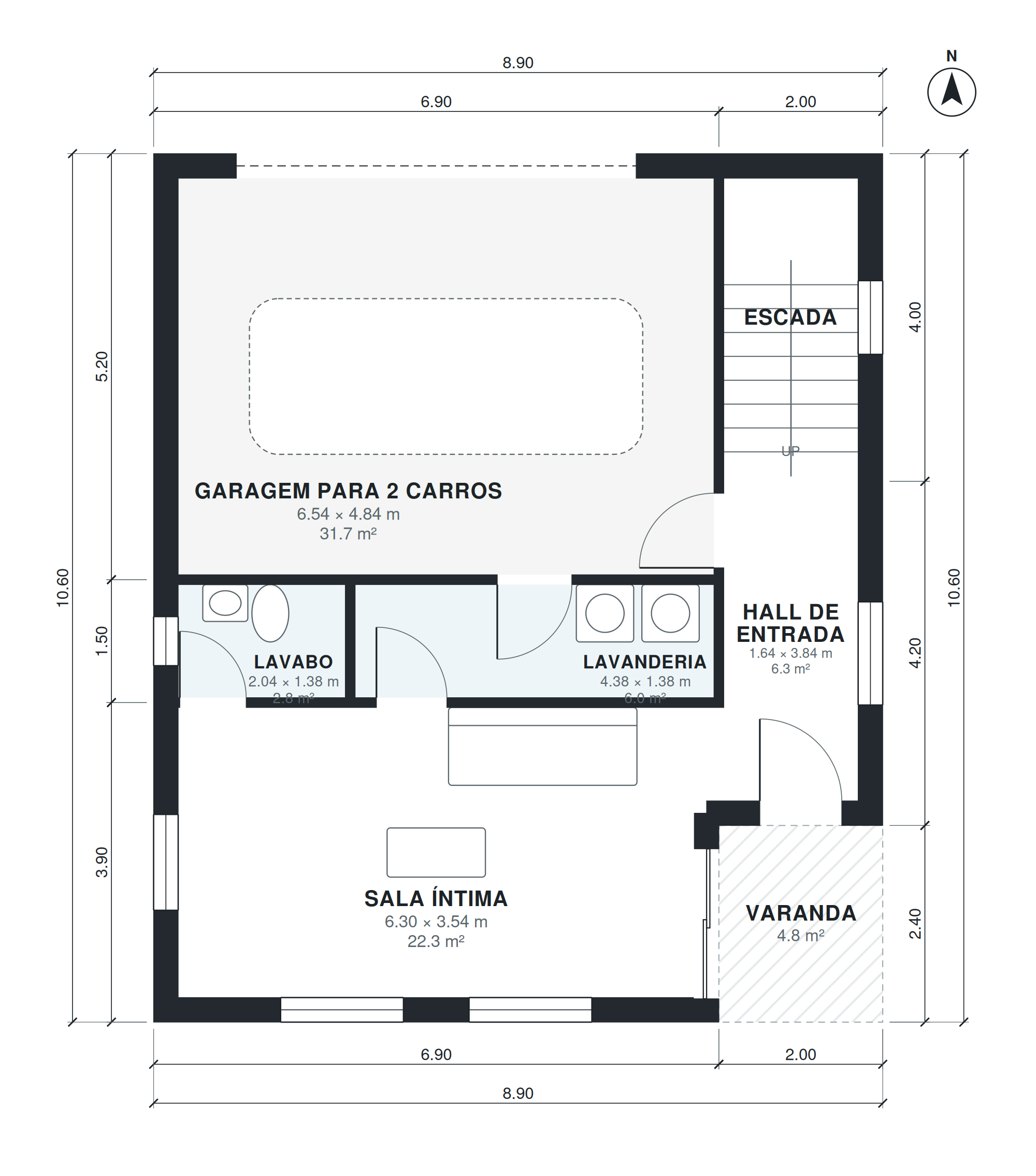

| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Sala íntima | 1 | 6,30 × 3,54 m | 22,3 m² |
| Lavabo | 1 | 2,04 × 1,38 m | 2,8 m² |
| Lavanderia | 1 | 4,38 × 1,38 m | 6,0 m² |
| Garagem para 2 carros | 1 | 6,54 × 4,84 m | 31,7 m² |
| Hall de entrada | 1 | 1,64 × 3,84 m | 6,3 m² |
| Escada | 1 | 1,64 × 3,64 m | 6,0 m² |
| Escada | 2 | 1,64 × 3,64 m | 6,0 m² |

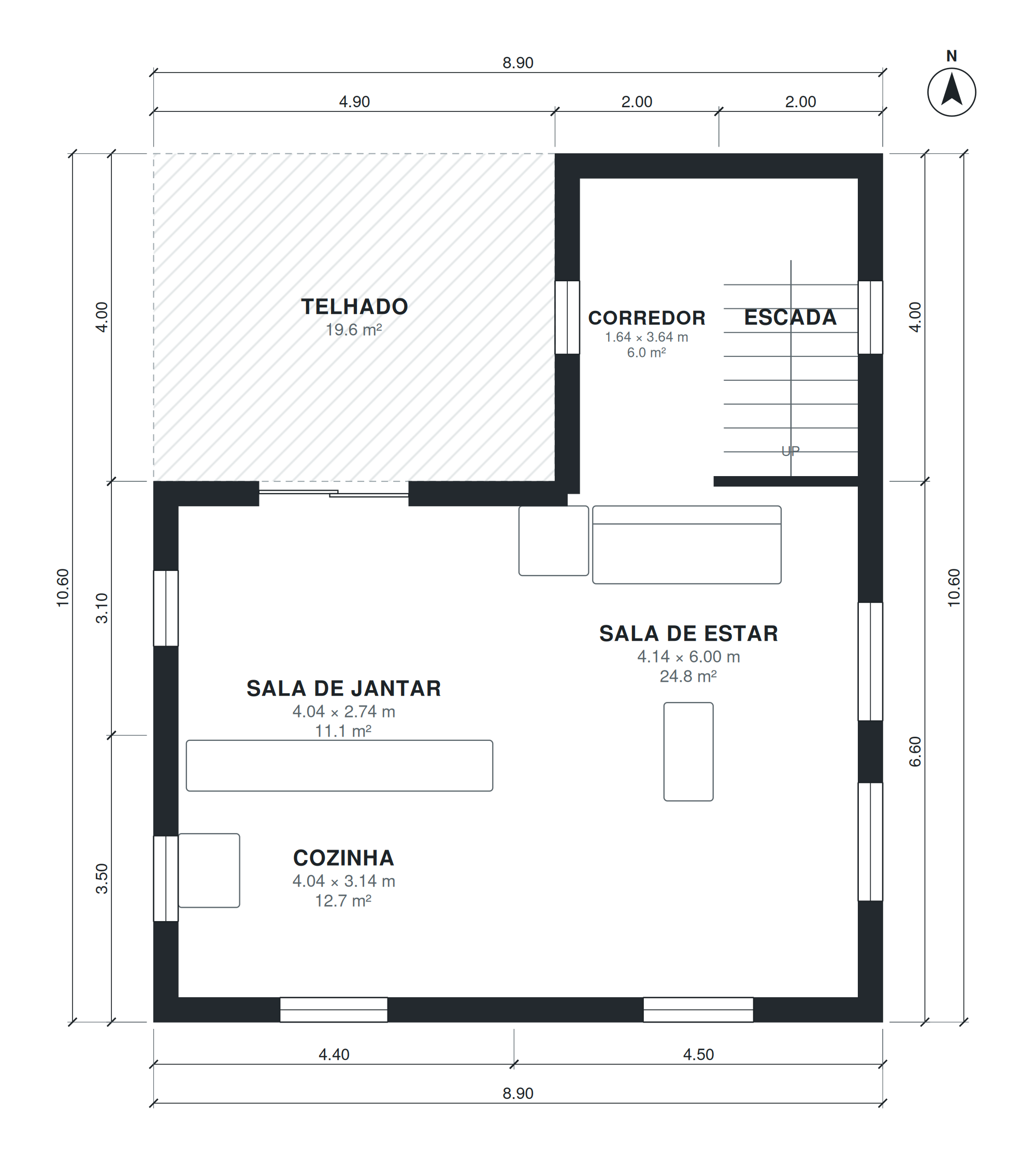

| Cozinha | 2 | 4,04 × 3,14 m | 12,7 m² |
| Sala de jantar | 2 | 4,04 × 2,74 m | 11,1 m² |
| Sala de estar | 2 | 4,14 × 6,00 m | 24,8 m² |
| Corredor | 2 | 1,64 × 3,64 m | 6,0 m² |

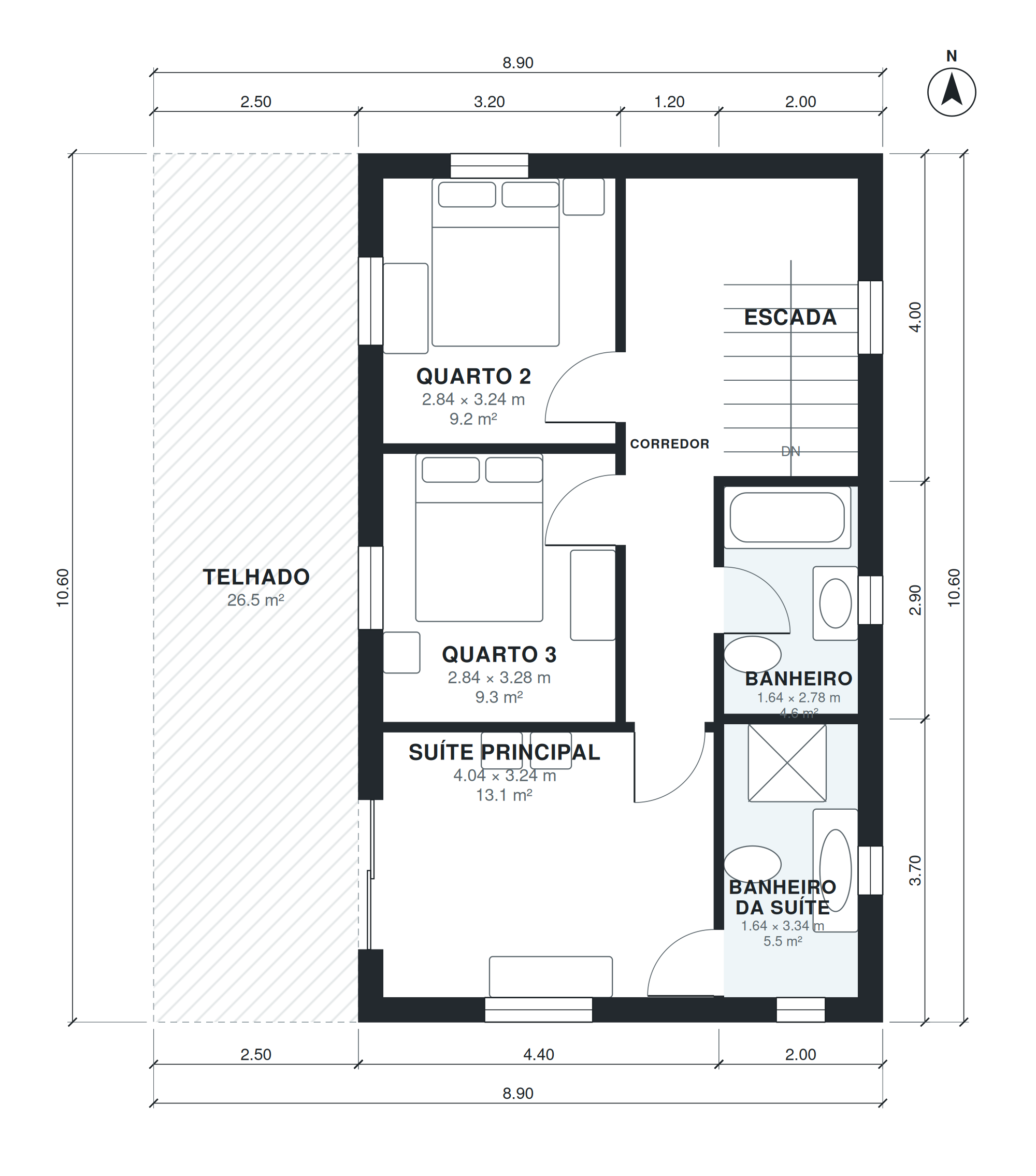

| Escada | 3 | 1,64 × 3,64 m | 6,0 m² |
| Suíte principal | 3 | 4,04 × 3,24 m | 13,1 m² |
| Quarto 3 | 3 | 2,84 × 3,28 m | 9,3 m² |
| Quarto 2 | 3 | 2,84 × 3,24 m | 9,2 m² |
| Corredor | 3 | 1,08 × 6,64 m | 7,2 m² |
| Banheiro da suíte | 3 | 1,64 × 3,34 m | 5,5 m² |
| Banheiro | 3 | 1,64 × 2,78 m | 4,6 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 15 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Split-level ranch: long low main level with living, kitchen and dining; half a level up 3 bedrooms and 2 baths; half a level down a family room, laundry and an attached 2-car garage, about 2,000 sq ft of living space.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa térrea estilo rancho?
196 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (32 m²) e sem os 5 m² de varandas e pátios. A projeção externa é de 8,9 × 10,6 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 8,9 × 10,6 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 15 × 21 m (315 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
