Questa pianta di villetta su un piano ha 196 mq calpestabili su 3 piani, con un ingombro di 8,9 × 10,6 m. Ci sono 3 camere da letto, 2 bagni più un bagno di servizio e un garage per 2 auto. Portici e patii aggiungono 5 mq all'aperto.

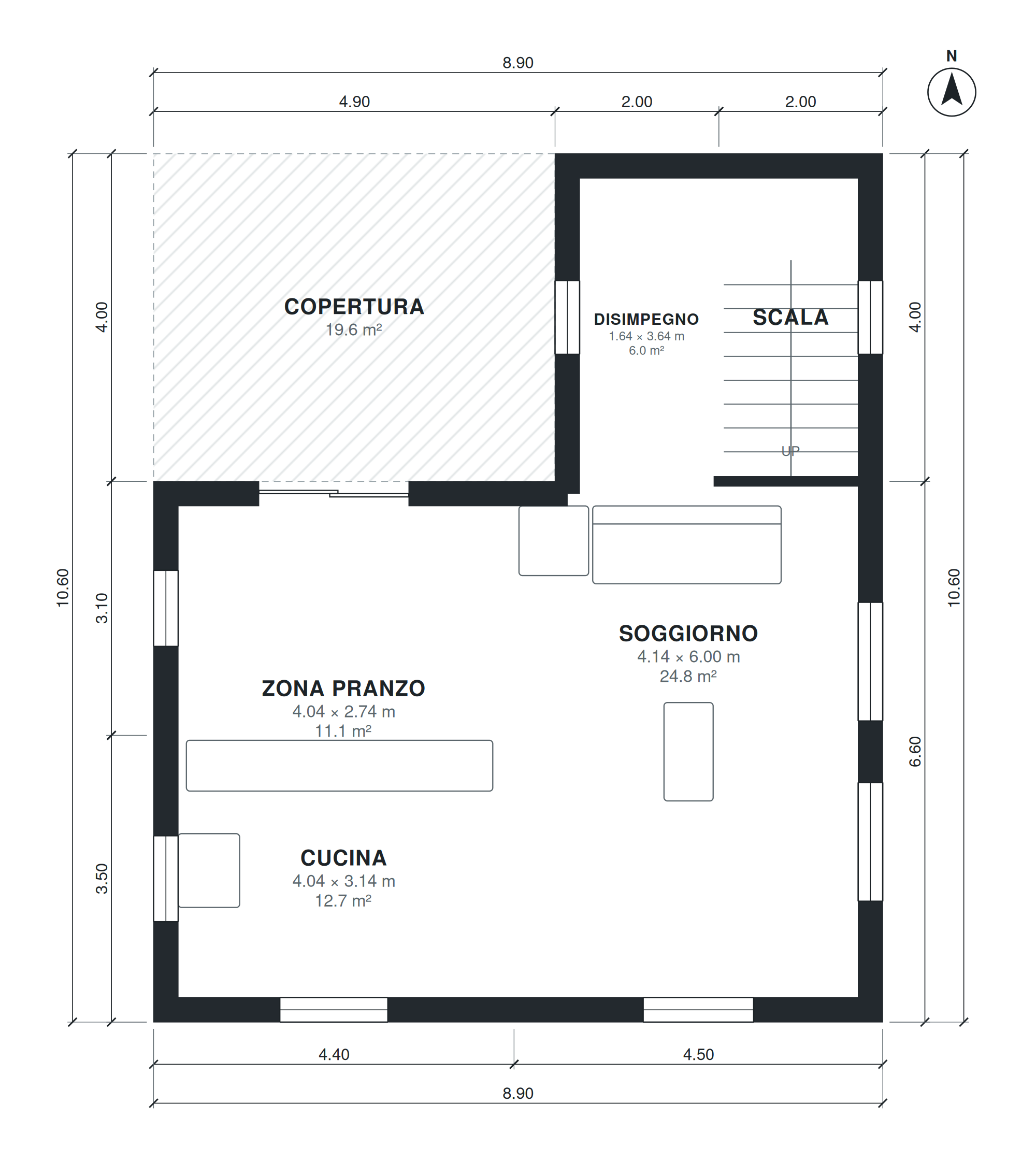

Il soggiorno misura 4,1 × 6,0 m (25 mq), la cucina 4,0 × 3,1 m e la zona pranzo 4,0 × 2,7 m. La camera padronale misura 4,0 × 3,2 m, con bagno privato (1,6 × 3,3 m). Al piano superiore: cucina, zona pranzo, soggiorno, camera padronale, camera 3, camera 2, bagno padronale e bagno.
I punti forti della pianta
- Suite padronale di 13 mq con bagno privato.
- Altre 2 camere da 9 mq ciascuna.
- Cucina di 13 mq, aperta sulla zona pranzo.
- Lavanderia.
- Garage per 2 auto di 6,5 × 4,8 m (escluso dalla superficie abitabile).
- Portico: 5 mq all'aperto.

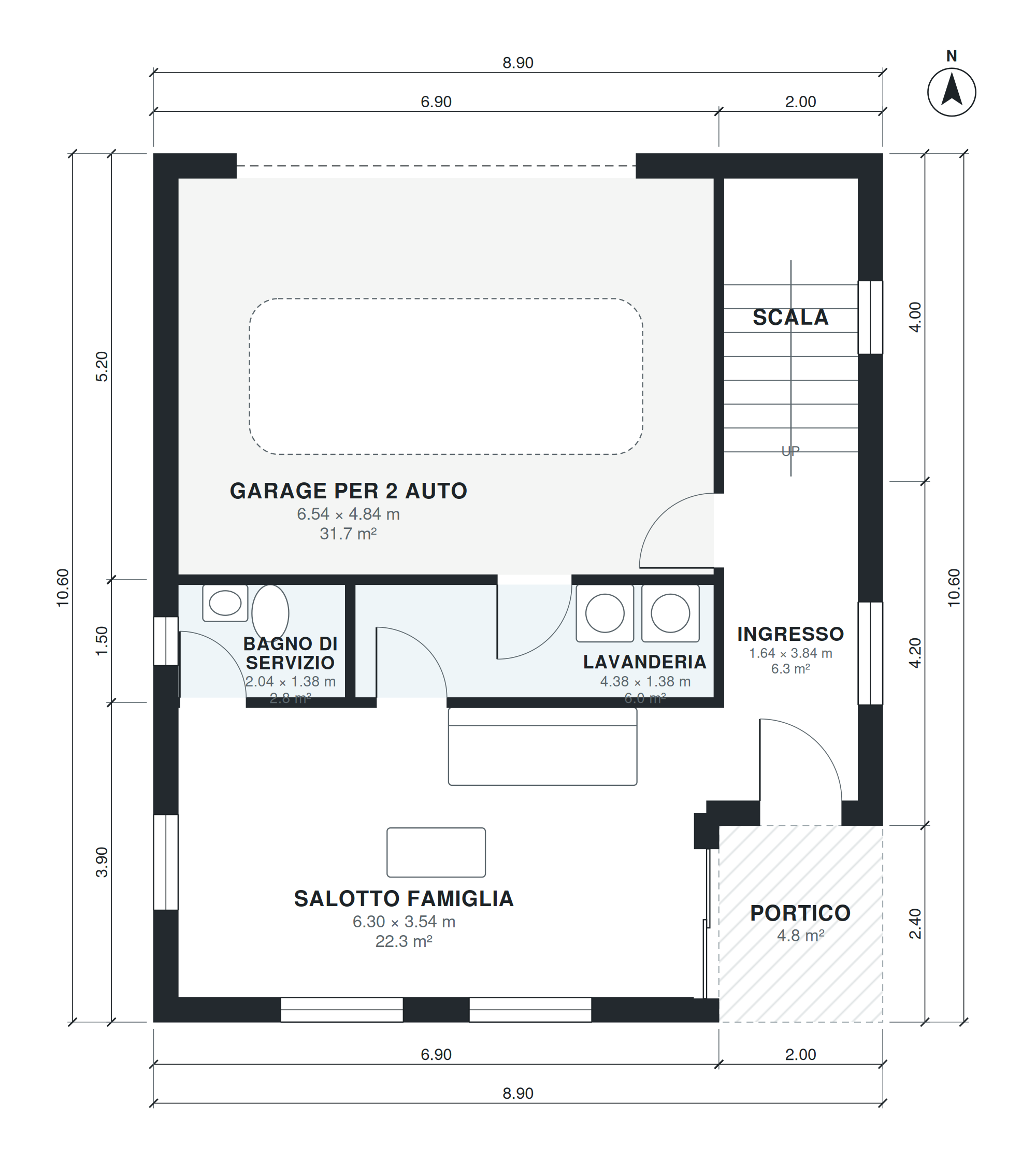

Misure degli ambienti
| Ambiente | Piano | Misure | Superficie |
|---|---|---|---|
| Salotto famiglia | 1 | 6,30 × 3,54 m | 22,3 m² |
| Bagno di servizio | 1 | 2,04 × 1,38 m | 2,8 m² |
| Lavanderia | 1 | 4,38 × 1,38 m | 6,0 m² |
| Garage per 2 auto | 1 | 6,54 × 4,84 m | 31,7 m² |
| Ingresso | 1 | 1,64 × 3,84 m | 6,3 m² |
| Scala | 1 | 1,64 × 3,64 m | 6,0 m² |
| Scala | 2 | 1,64 × 3,64 m | 6,0 m² |
| Cucina | 2 | 4,04 × 3,14 m | 12,7 m² |
| Zona pranzo | 2 | 4,04 × 2,74 m | 11,1 m² |
| Soggiorno | 2 | 4,14 × 6,00 m | 24,8 m² |
| Disimpegno | 2 | 1,64 × 3,64 m | 6,0 m² |
| Scala | 3 | 1,64 × 3,64 m | 6,0 m² |
| Camera padronale | 3 | 4,04 × 3,24 m | 13,1 m² |
| Camera 3 | 3 | 2,84 × 3,28 m | 9,3 m² |
| Camera 2 | 3 | 2,84 × 3,24 m | 9,2 m² |
| Disimpegno | 3 | 1,08 × 6,64 m | 7,2 m² |
| Bagno padronale | 3 | 1,64 × 3,34 m | 5,5 m² |
| Bagno | 3 | 1,64 × 2,78 m | 4,6 m² |
Per chi è questa pianta?
Questa pianta è adatta a famiglie con uno o due figli che vogliono anche una camera ospiti o uno studio. Su due piani occupa meno terreno di una casa su un piano della stessa superficie. Serve un lotto largo almeno 15 m circa.
Come è stata fatta questa pianta
È stata generata in AI Architectures Plan Studio da una richiesta di una riga (in inglese): “Split-level ranch: long low main level with living, kitchen and dining; half a level up 3 bedrooms and 2 baths; half a level down a family room, laundry and an attached 2-car garage, about 2,000 sq ft of living space.”
Un architetto IA ha definito il programma, un algoritmo di layout ha posizionato ogni muro e porta, e la pianta è stata verificata in automatico (superfici, percorsi e luce naturale). Lo stesso progetto ha prodotto il PDF, il DXF a layer, il modello IFC e il 3D da scaricare.
Domande frequenti
Quanti metri quadri ha questa pianta di villetta su un piano?
196 mq calpestabili, misurati all'interno dei muri, escluso il garage (32 mq) ed esclusi 5 mq di portici e patii. L'ingombro esterno è di 8,9 × 10,6 m. La tabella qui sotto riporta le misure di ogni ambiente.
Quanto deve essere grande il lotto?
La casa occupa 8,9 × 10,6 m. Con circa 3 m di distanza dai confini sui lati e 5 m davanti e dietro, un lotto di circa 15 × 21 m (315 mq) è un buon punto di partenza. Le distanze esatte dipendono dal piano regolatore del tuo Comune.
Posso modificare questa pianta?
Sì. Aprila in Plan Chat e scrivi la modifica, ad esempio «aggiungi uno studio», «garage a sinistra» o «adatta a un lotto largo 12 m». Cambia solo ciò che chiedi, il resto della casa resta uguale e ogni versione viene salvata. È a pagamento: usa i crediti del tuo piano (da 19 $/mese, addebitati in dollari statunitensi, disdici quando vuoi).
Quali file posso scaricare?
Le tavole in PDF e il DXF per AutoCAD, entrambi nel sistema metrico (DXF in millimetri, si apre in scala reale), un modello IFC per Revit o Archicad e un modello 3D GLB. I download non costano nulla.
Basta per il permesso di costruire?
No. È un progetto di massima generato con IA e verificato in automatico (superfici, percorsi, luce naturale). Un architetto o geometra deve adattarlo al lotto, al regolamento edilizio, alle strutture e alle norme energetiche prima di presentare la pratica.
