Dieser Grundriss (Bungalow) hat 196 m² Wohnfläche auf 3 Geschossen bei einer Grundfläche von 8,9 × 10,6 m. Er hat 5 Zimmer, davon 3 Schlafzimmer, 2 Bäder und ein Gäste-WC sowie eine Garage für 2 Autos. Veranda und Terrassen bringen weitere 5 m² im Freien.
Das Wohnzimmer misst 4,1 × 6,0 m (25 m²), die Küche 4,0 × 3,1 m und der Essbereich 4,0 × 2,7 m. Das Elternschlafzimmer hat 4,0 × 3,2 m, dazu ein eigenes Bad (1,6 × 3,3 m). Im Obergeschoss liegen: Küche, Essbereich, Wohnzimmer, Elternschlafzimmer, Schlafzimmer 3, Schlafzimmer 2, Elternbad und Bad.
Das Besondere an diesem Grundriss
- Elternbereich mit 13 m² Schlafzimmer, eigenem Bad.
- 2 weitere Schlaf- bzw. Kinderzimmer mit je 9 m².
- Küche mit 13 m², direkt am Essbereich.
- Hauswirtschaftsraum.
- Garage für 2 Autos mit 6,5 × 4,8 m (nicht in der Wohnfläche).
- Überdachte Veranda: 5 m² draußen.
Raumgrößen
| Raum | Geschoss | Maße | Fläche |
|---|---|---|---|

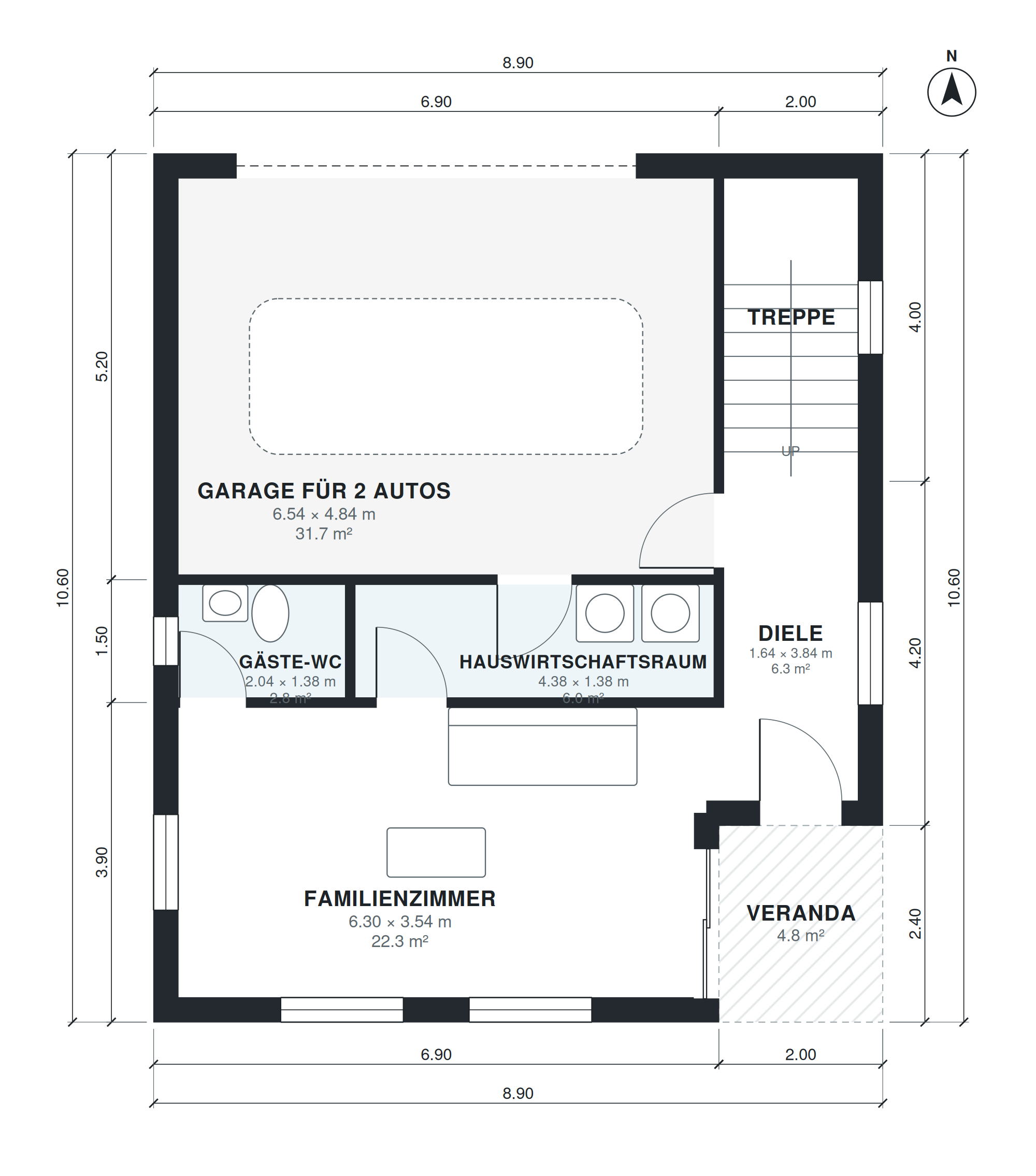

| Familienzimmer | 1 | 6,30 × 3,54 m | 22,3 m² |
| Gäste-WC | 1 | 2,04 × 1,38 m | 2,8 m² |
| Hauswirtschaftsraum | 1 | 4,38 × 1,38 m | 6,0 m² |
| Garage für 2 Autos | 1 | 6,54 × 4,84 m | 31,7 m² |
| Diele | 1 | 1,64 × 3,84 m | 6,3 m² |
| Treppe | 1 | 1,64 × 3,64 m | 6,0 m² |
| Treppe | 2 | 1,64 × 3,64 m | 6,0 m² |
| Küche | 2 | 4,04 × 3,14 m | 12,7 m² |
| Essbereich | 2 | 4,04 × 2,74 m | 11,1 m² |
| Wohnzimmer | 2 | 4,14 × 6,00 m | 24,8 m² |
| Flur | 2 | 1,64 × 3,64 m | 6,0 m² |
| Treppe | 3 | 1,64 × 3,64 m | 6,0 m² |

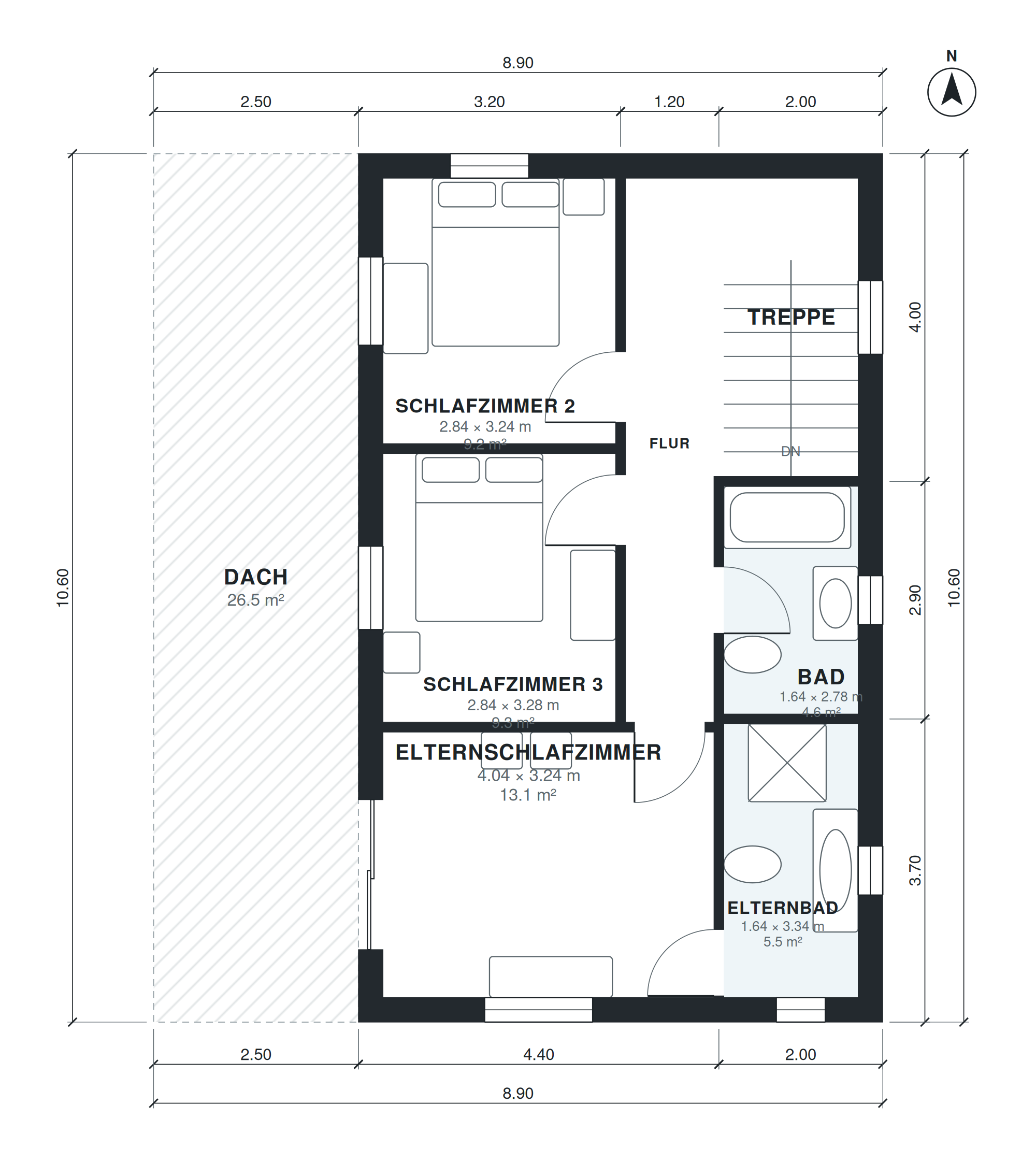

| Elternschlafzimmer | 3 | 4,04 × 3,24 m | 13,1 m² |
| Schlafzimmer 3 | 3 | 2,84 × 3,28 m | 9,3 m² |
| Schlafzimmer 2 | 3 | 2,84 × 3,24 m | 9,2 m² |
| Flur | 3 | 1,08 × 6,64 m | 7,2 m² |
| Elternbad | 3 | 1,64 × 3,34 m | 5,5 m² |
| Bad | 3 | 1,64 × 2,78 m | 4,6 m² |
Für wen passt dieser Grundriss?
Der Grundriss passt für Familien mit ein bis zwei Kindern, die zusätzlich ein Gäste- oder Arbeitszimmer möchten. Zwei Geschosse brauchen weniger Grundstücksfläche als ein Bungalow gleicher Wohnfläche. Das Grundstück sollte mindestens etwa 15 m breit sein.
Wie dieser Grundriss entstanden ist
Er wurde in AI Architectures Plan Studio aus einem einzeiligen Auftrag (auf Englisch) erzeugt: “Split-level ranch: long low main level with living, kitchen and dining; half a level up 3 bedrooms and 2 baths; half a level down a family room, laundry and an attached 2-car garage, about 2,000 sq ft of living space.”
Ein KI-Architekt hat das Raumprogramm festgelegt, ein Layout-Algorithmus jede Wand und Tür gesetzt, und der Plan wurde automatisch auf Raumgrößen, Wege und Tageslicht geprüft. Aus demselben Projekt stammen PDF, DXF mit Layern, IFC-Modell und 3D-Modell zum Download.
Häufige Fragen
Wie viel Wohnfläche hat dieser Grundriss?
196 m² Wohnfläche, gemessen an den Innenseiten der Wände, ohne Garage (32 m²) und ohne die 5 m² Veranda und Terrasse. Die Außenmaße betragen 8,9 × 10,6 m. Die Tabelle unten listet jeden Raum mit Innenmaßen.
Wie groß muss das Grundstück sein?
Das Haus braucht 8,9 × 10,6 m. Mit je 3 m Abstandsfläche seitlich und 5 m vorne und hinten ist ein Grundstück von etwa 15 × 21 m (315 m²) ein guter Ausgangspunkt. Die genauen Abstandsflächen regeln Landesbauordnung und Bebauungsplan.
Was kostet es, dieses Haus zu bauen?
Als grobe Orientierung für eine Standardausstattung: in Deutschland etwa 486.000 € bis 686.000 €, in Österreich etwa 495.000 € bis 699.000 € (nur Baukosten des Hauses, ohne Grundstück, Erschließung, Baunebenkosten und Planung; Durchschnittswerte aus Destatis bzw. Statistik Austria). Ein Angebot vom Bauunternehmen ersetzt das nicht.
Kann ich den Grundriss ändern?
Ja. Öffnen Sie ihn in Plan Chat und schreiben Sie die Änderung, etwa „Arbeitszimmer ergänzen", „Garage nach links" oder „auf ein 12 m breites Grundstück anpassen". Es ändert sich nur das Gewünschte, der Rest bleibt, und jede Version wird gespeichert. Das ist kostenpflichtig: Es verbraucht Credits aus Ihrem Plan (ab 19 $/Monat, abgerechnet in US-Dollar, jederzeit kündbar).
Welche Dateien bekomme ich?
Einen PDF-Plansatz und die DXF-Datei für AutoCAD, beide metrisch (DXF in Millimetern, öffnet im Maßstab 1:1), ein IFC-Modell für Revit oder Archicad und ein 3D-Modell als GLB. Die Downloads kosten nichts.
Reicht der Plan für den Bauantrag?
Nein. Es ist ein mit KI erzeugter Vorentwurf, automatisch geprüft auf Raumgrößen, Wege und Belichtung. Für den Bauantrag passt ein bauvorlageberechtigter Architekt ihn an Grundstück, Bebauungsplan, Statik und Energieanforderungen an.
