Esta planta de edícula tem 37 m² de área útil em um único pavimento, numa projeção de 6,1 × 6,1 m. São 1 quarto, 1 banheiro.
A sala de estar mede 3,2 × 3,3 m (11 m²) e a cozinha 2,0 × 2,0 m.
Destaques da planta
- Um quarto adicional de 8 m².
- Cozinha de 4 m².
- Lavanderia.

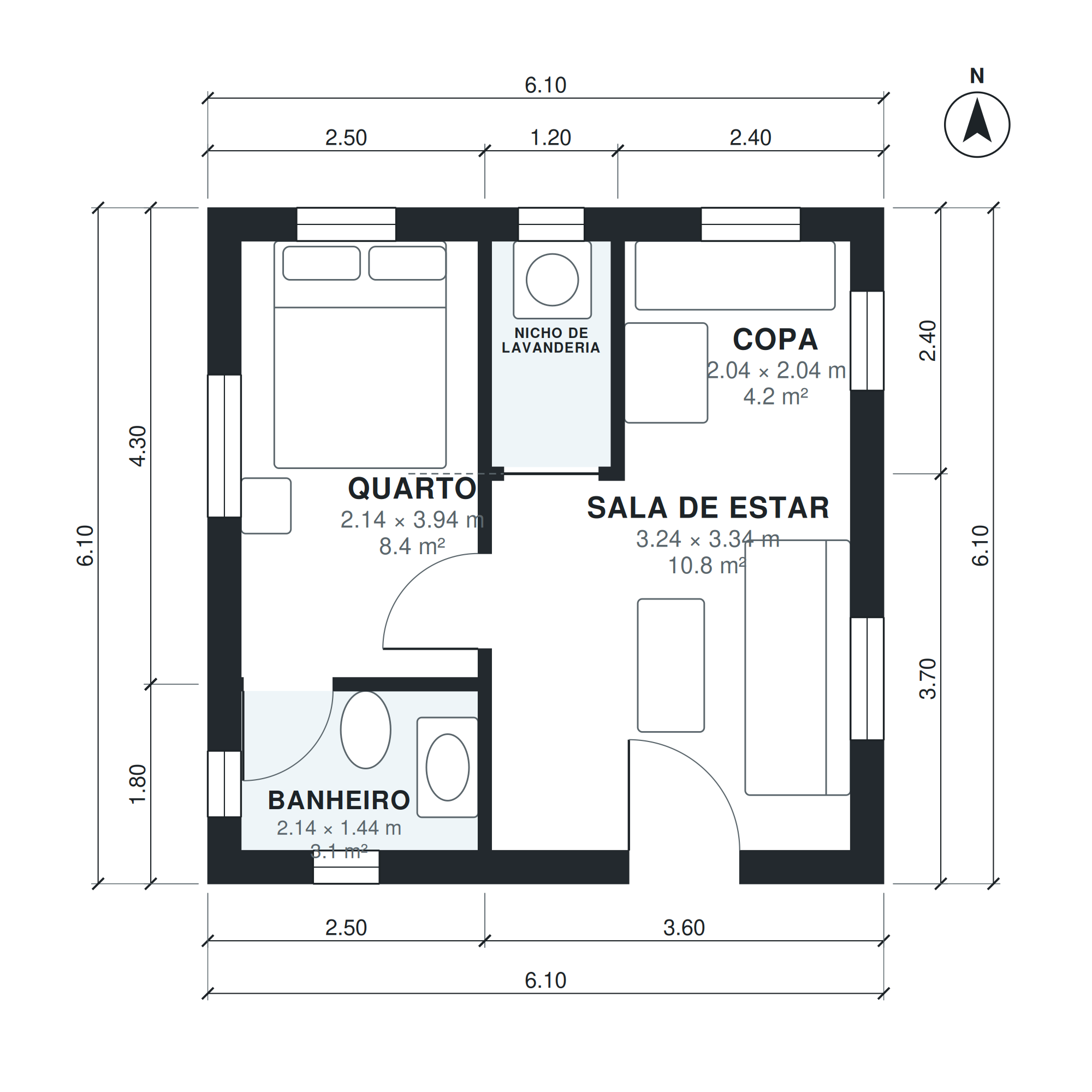

Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Banheiro | 2,14 × 1,44 m | 3,1 m² |
| Quarto | 2,14 × 3,94 m | 8,4 m² |
| Sala de estar | 3,24 × 3,34 m | 10,8 m² |
| Nicho de lavanderia | 1,08 × 2,04 m | 2,2 m² |
| Copa | 2,04 × 2,04 m | 4,2 m² |
Para quem é esta planta?
Feita para um terreno que já tem casa: edícula para hóspedes, kitnet para alugar, moradia para os pais ou apoio de piscina. Confira a área máxima que a prefeitura permite para construções secundárias.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “ADU converted from a 20 x 20 ft detached 2-car garage, the rectangle stays 20 x 20 ft: 1 bedroom, 1 bath, kitchenette and living, stacked laundry, about 380 sq ft.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de edícula?
37 m² de área útil, medidos pelo lado interno das paredes. A projeção externa é de 6,1 × 6,1 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 6,1 × 6,1 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 13 × 17 m (221 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
