Esta planta de chalé tem 107 m² de área útil em 2 pavimentos, numa projeção de 8,9 × 7,7 m. São 2 quartos, 2 banheiros. Varandas e pátios somam mais 6 m² de área externa.
A sala integrada mede 3,6 × 5,1 m (18 m²), a cozinha 2,4 × 2,2 m e a sala de jantar 2,4 × 2,5 m. A suíte principal tem 6,1 × 3,5 m. No pavimento superior ficam: mezanino.
Destaques da planta
- Um quarto adicional de 9 m².
- Cozinha de 5 m², integrada à sala de jantar.
- hall de serviço com entrada independente.
- Varanda com 6 m² externos.
- Escada interna; os quartos ficam separados da área social.

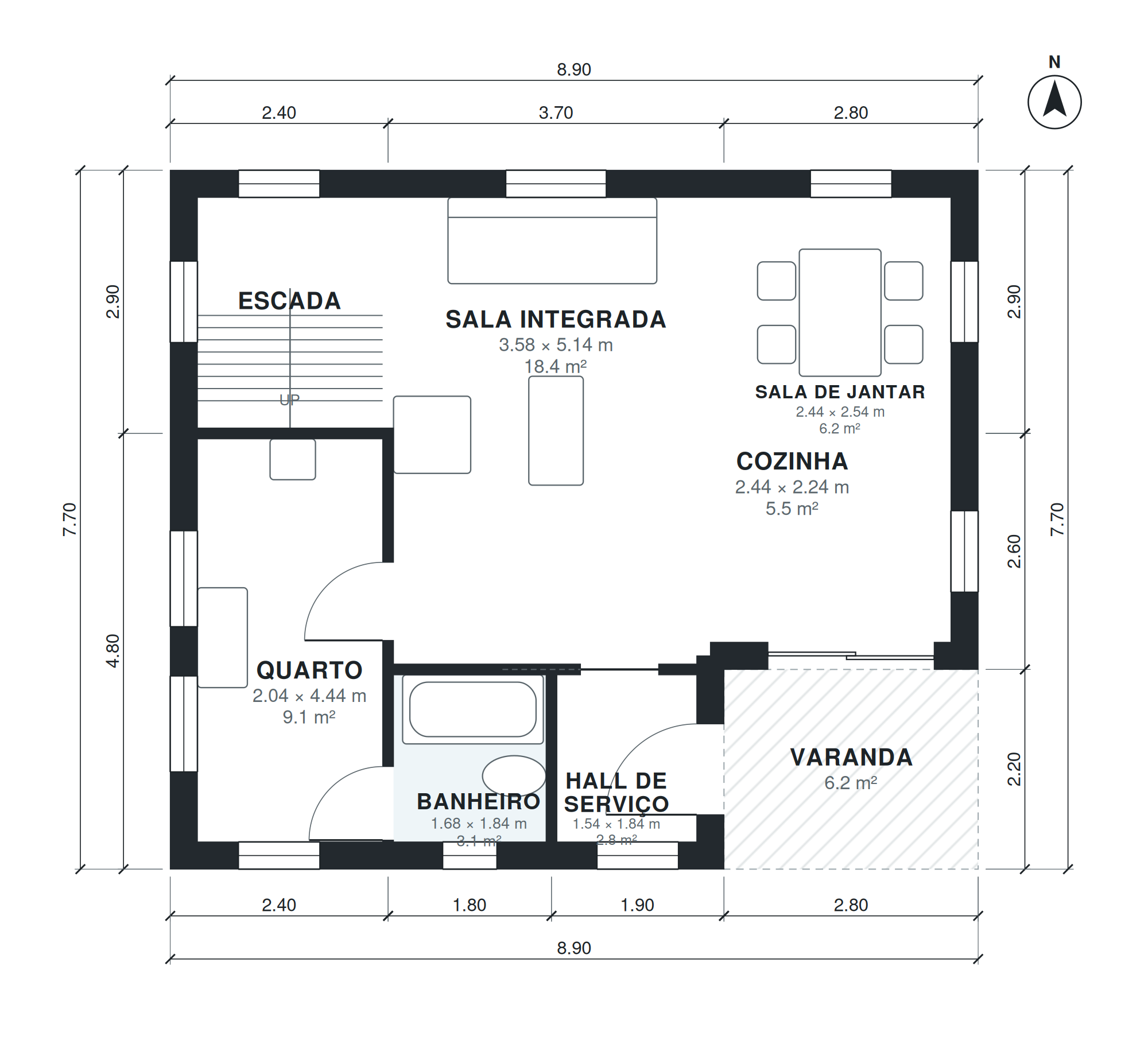

Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Quarto | 1 | 2,04 × 4,44 m | 9,1 m² |
| Escada | 1 | 2,04 × 2,54 m | 5,2 m² |
| Banheiro | 1 | 1,68 × 1,84 m | 3,1 m² |
| Hall de serviço | 1 | 1,54 × 1,84 m | 2,8 m² |
| Sala integrada | 1 | 3,58 × 5,14 m | 18,4 m² |
| Cozinha | 1 | 2,44 × 2,24 m | 5,5 m² |
| Sala de jantar | 1 | 2,44 × 2,54 m | 6,2 m² |
| Escada | 2 | 1,80 × 2,54 m | 4,6 m² |
| Mezanino | 2 | 6,14 × 3,50 m | 21,5 m² |
| Mezanino | 2 | 2,04 × 2,54 m | 5,2 m² |
| Corredor | 2 | 1,80 × 1,78 m | 3,2 m² |
Para quem é esta planta?
Esta planta é para casais, famílias pequenas e quem quer uma casa mais compacta. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 15 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “A-frame cabin: ground floor great room with kitchen and dining, 1 bedroom, bath, mudroom; upstairs loft bedroom, about 1,100 sq ft of living space.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
107 m² de área útil, medidos pelo lado interno das paredes e sem os 6 m² de varandas e pátios. A projeção externa é de 8,9 × 7,7 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 8,9 × 7,7 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 15 × 18 m (270 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
