Questa pianta di chalet ha 107 mq calpestabili su 2 piani, con un ingombro di 8,9 × 7,7 m. Ci sono 2 camere da letto, 2 bagni. Portici e patii aggiungono 6 mq all'aperto.
Il soggiorno open space misura 3,6 × 5,1 m (18 mq), la cucina 2,4 × 2,2 m e la zona pranzo 2,4 × 2,5 m. La camera padronale misura 6,1 × 3,5 m. Al piano superiore: soppalco.
I punti forti della pianta
- Un'altra camera da 9 mq.
- Cucina di 5 mq, aperta sulla zona pranzo.
- ingresso di servizio indipendente.
- Portico: 6 mq all'aperto.
- Scala interna; zona notte separata dalla zona giorno.
Misure degli ambienti

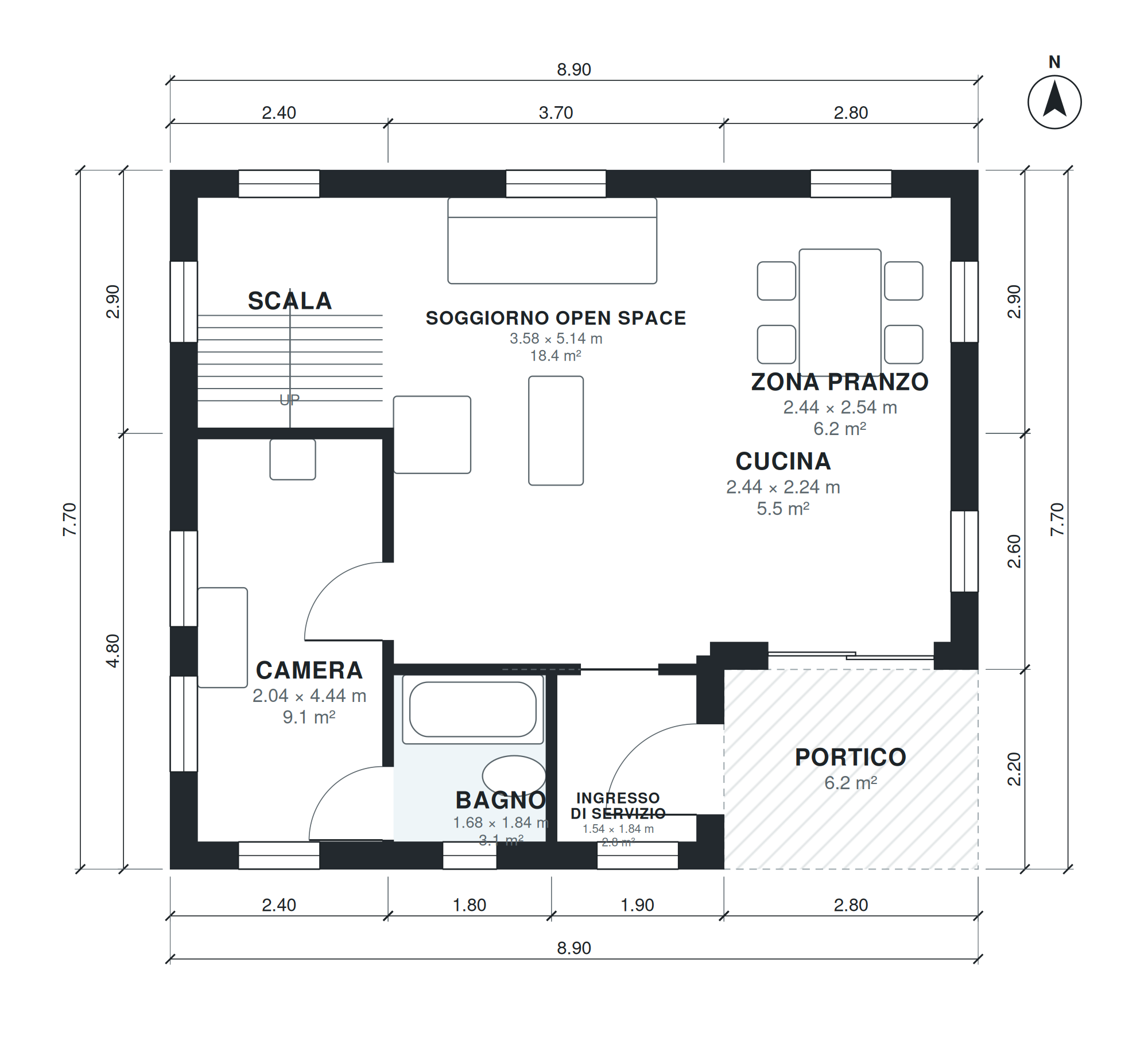

| Ambiente | Piano | Misure | Superficie |
|---|---|---|---|
| Camera | 1 | 2,04 × 4,44 m | 9,1 m² |
| Scala | 1 | 2,04 × 2,54 m | 5,2 m² |
| Bagno | 1 | 1,68 × 1,84 m | 3,1 m² |
| Ingresso di servizio | 1 | 1,54 × 1,84 m | 2,8 m² |
| Soggiorno open space | 1 | 3,58 × 5,14 m | 18,4 m² |
| Cucina | 1 | 2,44 × 2,24 m | 5,5 m² |
| Zona pranzo | 1 | 2,44 × 2,54 m | 6,2 m² |
| Scala | 2 | 1,80 × 2,54 m | 4,6 m² |

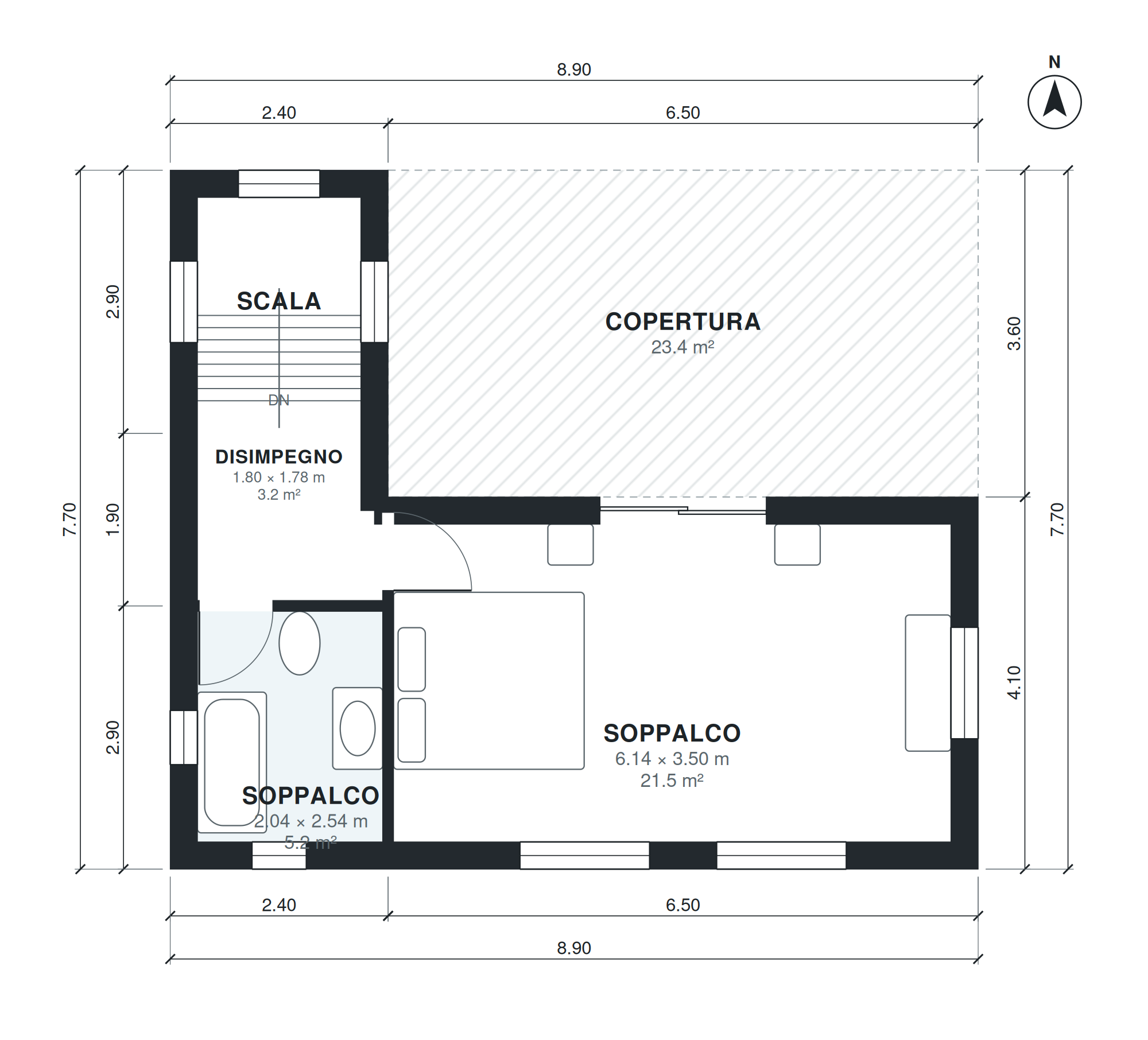

| Soppalco | 2 | 6,14 × 3,50 m | 21,5 m² |
| Soppalco | 2 | 2,04 × 2,54 m | 5,2 m² |
| Disimpegno | 2 | 1,80 × 1,78 m | 3,2 m² |
Per chi è questa pianta?
Questa pianta è adatta a coppie, piccole famiglie e chi vuole una casa più compatta. Su due piani occupa meno terreno di una casa su un piano della stessa superficie. Serve un lotto largo almeno 15 m circa.
Come è stata fatta questa pianta
È stata generata in AI Architectures Plan Studio da una richiesta di una riga (in inglese): “A-frame cabin: ground floor great room with kitchen and dining, 1 bedroom, bath, mudroom; upstairs loft bedroom, about 1,100 sq ft of living space.”
Un architetto IA ha definito il programma, un algoritmo di layout ha posizionato ogni muro e porta, e la pianta è stata verificata in automatico (superfici, percorsi e luce naturale). Lo stesso progetto ha prodotto il PDF, il DXF a layer, il modello IFC e il 3D da scaricare.
Domande frequenti
Quanti metri quadri ha questa pianta di chalet?
107 mq calpestabili, misurati all'interno dei muri ed esclusi 6 mq di portici e patii. L'ingombro esterno è di 8,9 × 7,7 m. La tabella qui sotto riporta le misure di ogni ambiente.
Quanto deve essere grande il lotto?
La casa occupa 8,9 × 7,7 m. Con circa 3 m di distanza dai confini sui lati e 5 m davanti e dietro, un lotto di circa 15 × 18 m (270 mq) è un buon punto di partenza. Le distanze esatte dipendono dal piano regolatore del tuo Comune.
Posso modificare questa pianta?
Sì. Aprila in Plan Chat e scrivi la modifica, ad esempio «aggiungi uno studio», «garage a sinistra» o «adatta a un lotto largo 12 m». Cambia solo ciò che chiedi, il resto della casa resta uguale e ogni versione viene salvata. È a pagamento: usa i crediti del tuo piano (da 19 $/mese, addebitati in dollari statunitensi, disdici quando vuoi).
Quali file posso scaricare?
Le tavole in PDF e il DXF per AutoCAD, entrambi nel sistema metrico (DXF in millimetri, si apre in scala reale), un modello IFC per Revit o Archicad e un modello 3D GLB. I download non costano nulla.
Basta per il permesso di costruire?
No. È un progetto di massima generato con IA e verificato in automatico (superfici, percorsi, luce naturale). Un architetto o geometra deve adattarlo al lotto, al regolamento edilizio, alle strutture e alle norme energetiche prima di presentare la pratica.
