Esta planta de casa geminada em fila tem 108 m² de área útil em 2 pavimentos, numa projeção de 6,0 × 9,0 m. São 3 quartos, 1 banheiro e lavabo.

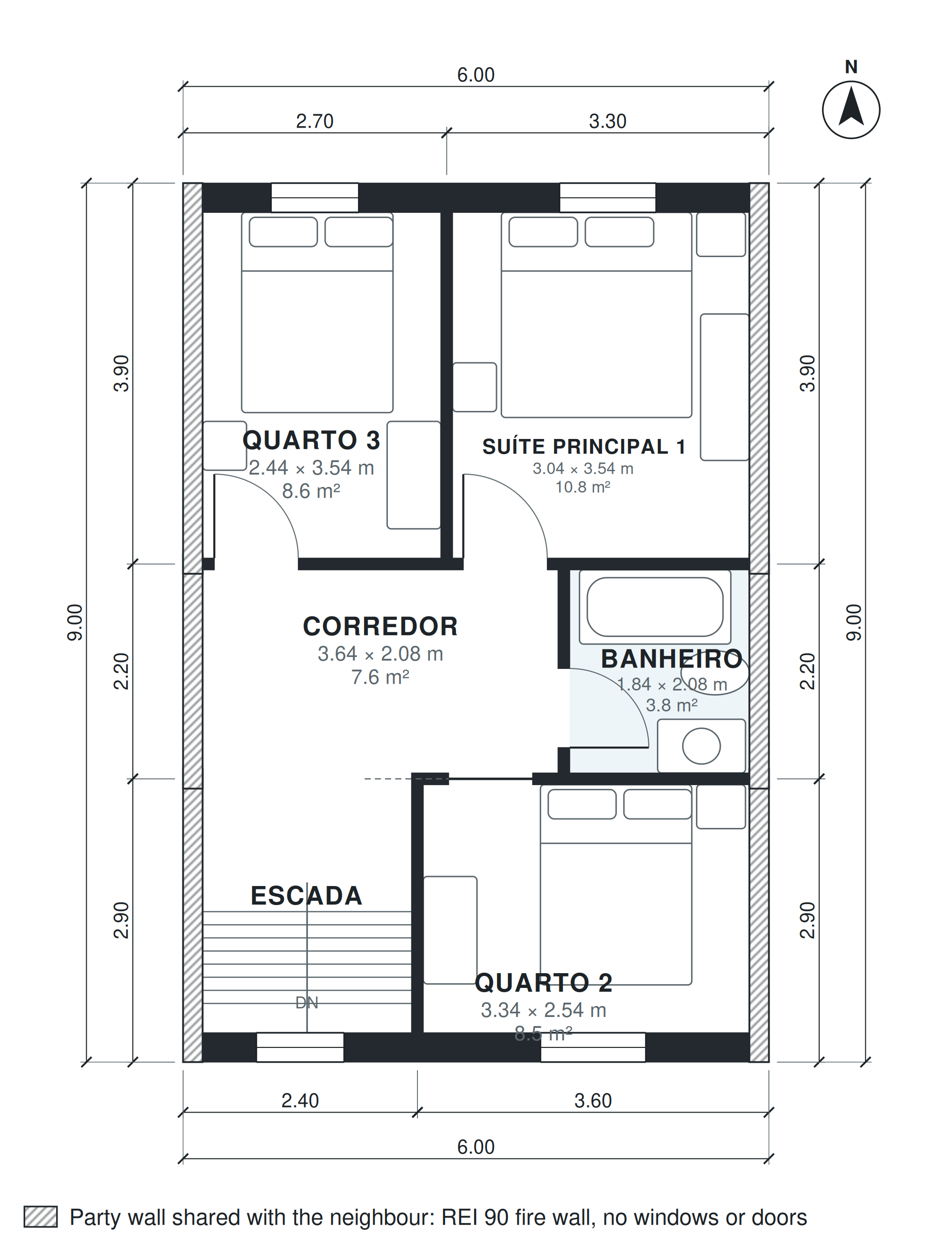

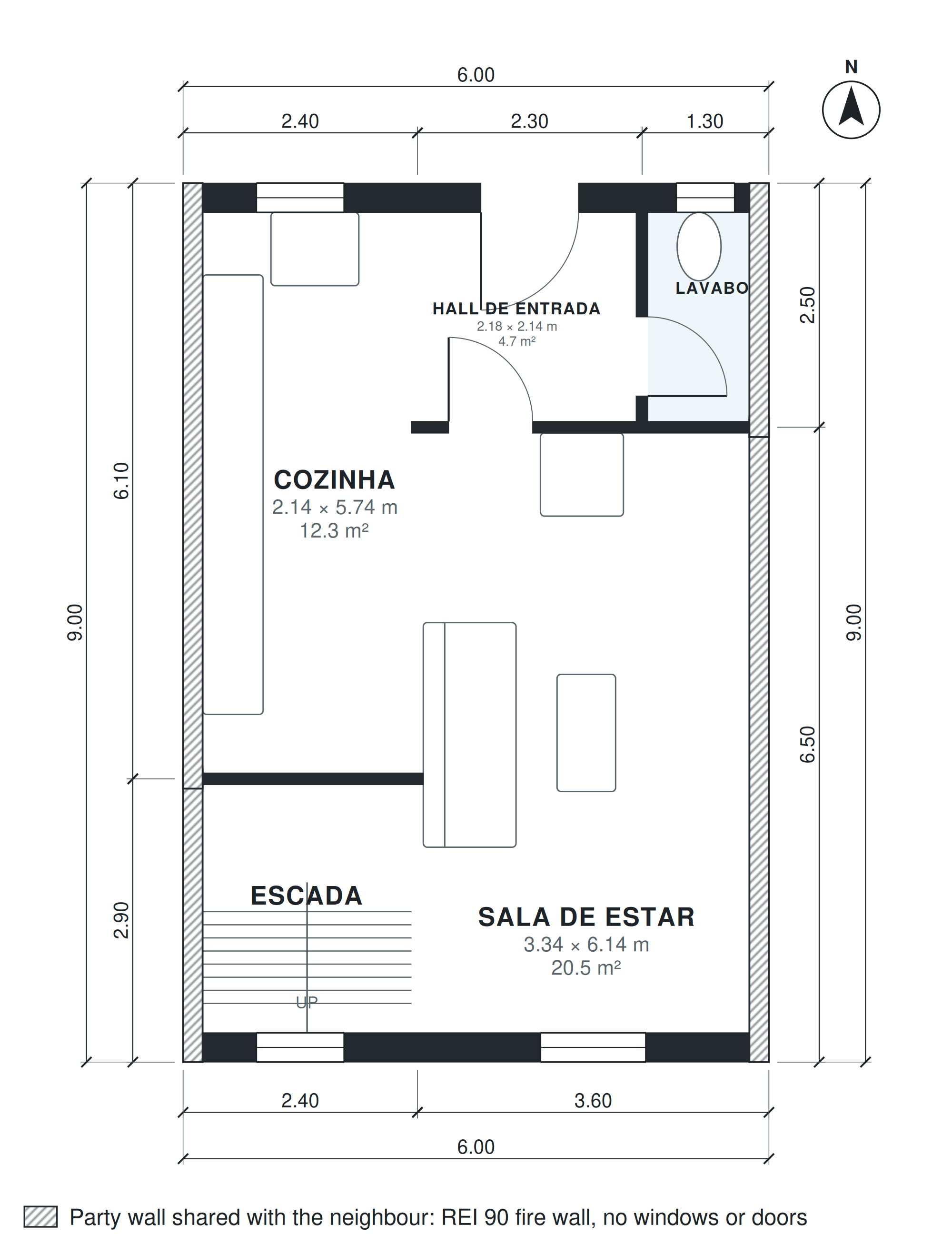

A sala de estar mede 3,3 × 6,1 m (21 m²) e a cozinha 2,1 × 5,7 m. A suíte principal tem 3,0 × 3,5 m. No pavimento superior ficam: quarto 2, banheiro, quarto 3 e suíte principal 1.
Destaques da planta
- 2 quartos adicionais de 8 a 9 m².
- Cozinha de 12 m².
- Escada interna; os quartos ficam separados da área social.
Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Escada | 1 | 2,14 × 2,54 m | 5,4 m² |
| Sala de estar | 1 | 3,34 × 6,14 m | 20,5 m² |
| Hall de entrada | 1 | 2,18 × 2,14 m | 4,7 m² |
| Lavabo | 1 | 1,04 × 2,14 m | 2,2 m² |
| Cozinha | 1 | 2,14 × 5,74 m | 12,3 m² |
| Escada | 2 | 2,14 × 2,54 m | 5,4 m² |
| Quarto 2 | 2 | 3,34 × 2,54 m | 8,5 m² |
| Corredor | 2 | 3,64 × 2,08 m | 7,6 m² |
| Banheiro | 2 | 1,84 × 2,08 m | 3,8 m² |
| Quarto 3 | 2 | 2,44 × 3,54 m | 8,6 m² |
| Suíte principal 1 | 2 | 3,04 × 3,54 m | 10,8 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 12 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Two-story mid-terrace row house 6 m (20 ft) wide, party walls on both long sides (no windows there), windows only on the front and rear facades: ground floor entry, guest WC, kitchen at the front, dining and living to the rear garden; upstairs 3 bedrooms and a bath, about 110 m² (1,180 sq ft) of living space.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa geminada em fila?
108 m² de área útil, medidos pelo lado interno das paredes. A projeção externa é de 6,0 × 9,0 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 6,0 × 9,0 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 12 × 19 m (228 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
