Ce plan de chalet offre 107 m² habitables sur 2 niveaux, pour une emprise au sol de 8,9 × 7,7 m. Il compte 2 chambres, 2 salles de bain. Porche et terrasses ajoutent 6 m² extérieurs.
Le grand séjour mesure 3,6 × 5,1 m (18 m²), la cuisine 2,4 × 2,2 m et la salle à manger 2,4 × 2,5 m. La chambre parentale fait 6,1 × 3,5 m. À l'étage : mezzanine.
Points forts du plan
- Une autre chambre de 9 m².
- Cuisine de 5 m², ouverte sur la salle à manger.
- sas d'entrée avec accès direct.
- Porche couvert : 6 m² extérieurs.
- Escalier intérieur ; chambres séparées des pièces de vie.

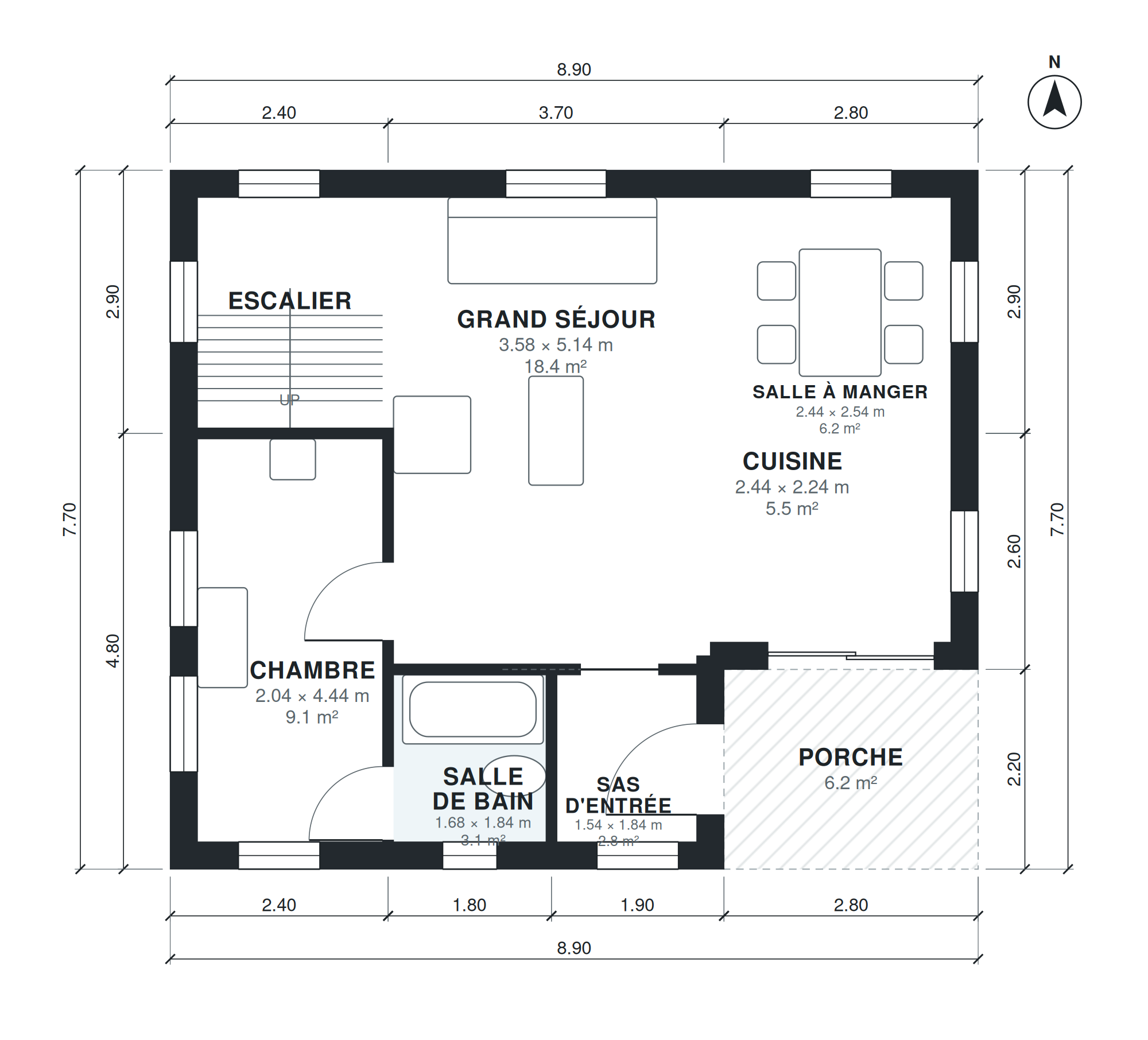

Surfaces des pièces
| Pièce | Niveau | Cotes | Surface |
|---|---|---|---|
| Chambre | 1 | 2,04 × 4,44 m | 9,1 m² |
| Escalier | 1 | 2,04 × 2,54 m | 5,2 m² |
| Salle de bain | 1 | 1,68 × 1,84 m | 3,1 m² |
| Sas d'entrée | 1 | 1,54 × 1,84 m | 2,8 m² |
| Grand séjour | 1 | 3,58 × 5,14 m | 18,4 m² |
| Cuisine | 1 | 2,44 × 2,24 m | 5,5 m² |
| Salle à manger | 1 | 2,44 × 2,54 m | 6,2 m² |
| Escalier | 2 | 1,80 × 2,54 m | 4,6 m² |
| Mezzanine | 2 | 6,14 × 3,50 m | 21,5 m² |
| Mezzanine | 2 | 2,04 × 2,54 m | 5,2 m² |
| Dégagement | 2 | 1,80 × 1,78 m | 3,2 m² |
Pour qui est ce plan ?
Ce plan convient pour les couples, les petites familles et ceux qui veulent une maison plus compacte. Avec un étage, la maison prend moins de terrain qu'une maison de plain-pied de même surface. Prévoyez un terrain d'au moins 15 m de façade environ.
Comment ce plan a été conçu
Il a été généré dans AI Architectures Plan Studio à partir d'un brief d'une ligne (en anglais) : “A-frame cabin: ground floor great room with kitchen and dining, 1 bedroom, bath, mudroom; upstairs loft bedroom, about 1,100 sq ft of living space.”
Un architecte IA a établi le programme, un algorithme d'implantation a placé chaque mur et chaque porte, et le plan a été vérifié automatiquement (surfaces, circulations, lumière naturelle). Le même projet a produit le PDF, le DXF en calques, la maquette IFC et le modèle 3D à télécharger.
Questions fréquentes
Quelle est la surface de ce plan chalet ?
107 m² habitables, mesurés à l'intérieur des murs et hors 6 m² de porche et terrasses. L'emprise extérieure est de 8,9 × 7,7 m. Le tableau ci-dessous donne les cotes de chaque pièce.
Quelle taille de terrain faut-il ?
La maison occupe 8,9 × 7,7 m. Avec environ 3 m de recul de chaque côté et 5 m devant et derrière, un terrain d'environ 15 × 18 m (270 m²) est un bon point de départ. Les reculs exacts dépendent du PLU de votre commune.
Puis-je modifier ce plan ?
Oui. Ouvrez-le dans Plan Chat et écrivez la modification, par exemple « ajouter un bureau », « garage à gauche » ou « adapter à un terrain de 12 m de large ». Seul ce que vous demandez change, le reste de la maison est conservé et chaque version est enregistrée. C'est payant : cela utilise les crédits de votre abonnement (à partir de 19 $/mois, facturé en dollars américains, résiliable à tout moment).
Quels fichiers puis-je télécharger ?
Un jeu de plans PDF et le DXF pour AutoCAD, tous deux en métrique (DXF en millimètres, à l'échelle réelle), une maquette IFC pour Revit ou Archicad et un modèle 3D GLB. Les téléchargements ne coûtent rien.
Ce plan suffit-il pour le permis de construire ?
Non. C'est une esquisse générée par IA et vérifiée automatiquement (surfaces, circulations, éclairement). Un architecte ou un maître d'œuvre doit l'adapter à votre terrain, au PLU, à la RE2020 et à la structure avant de déposer le permis.
