Este plano de cabaña tiene 107 m² habitables repartidos en 2 plantas, sobre una huella de 8,9 × 7,7 m. Tiene 2 dormitorios, 2 baños. Porches y patios suman 6 m² más al aire libre.
El salón principal mide 3,6 × 5,1 m (18 m²), la cocina 2,4 × 2,2 m y el comedor 2,4 × 2,5 m. El dormitorio principal tiene 6,1 × 3,5 m. En la planta alta están: altillo.
Puntos clave de la distribución
- Un dormitorio secundario de 9 m².
- Cocina de 5 m², junto al comedor.
- vestíbulo de servicio con acceso desde fuera.
- Porche con 6 m² exteriores.
- Escalera interior; los dormitorios quedan separados de la zona de día.
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|
| Dormitorio | 1 | 2,04 × 4,44 m | 9,1 m² |
| Escalera | 1 | 2,04 × 2,54 m | 5,2 m² |
| Baño | 1 | 1,68 × 1,84 m | 3,1 m² |
| Vestíbulo de servicio | 1 | 1,54 × 1,84 m | 2,8 m² |
| Salón principal | 1 | 3,58 × 5,14 m | 18,4 m² |
| Cocina | 1 | 2,44 × 2,24 m | 5,5 m² |
| Comedor | 1 | 2,44 × 2,54 m | 6,2 m² |

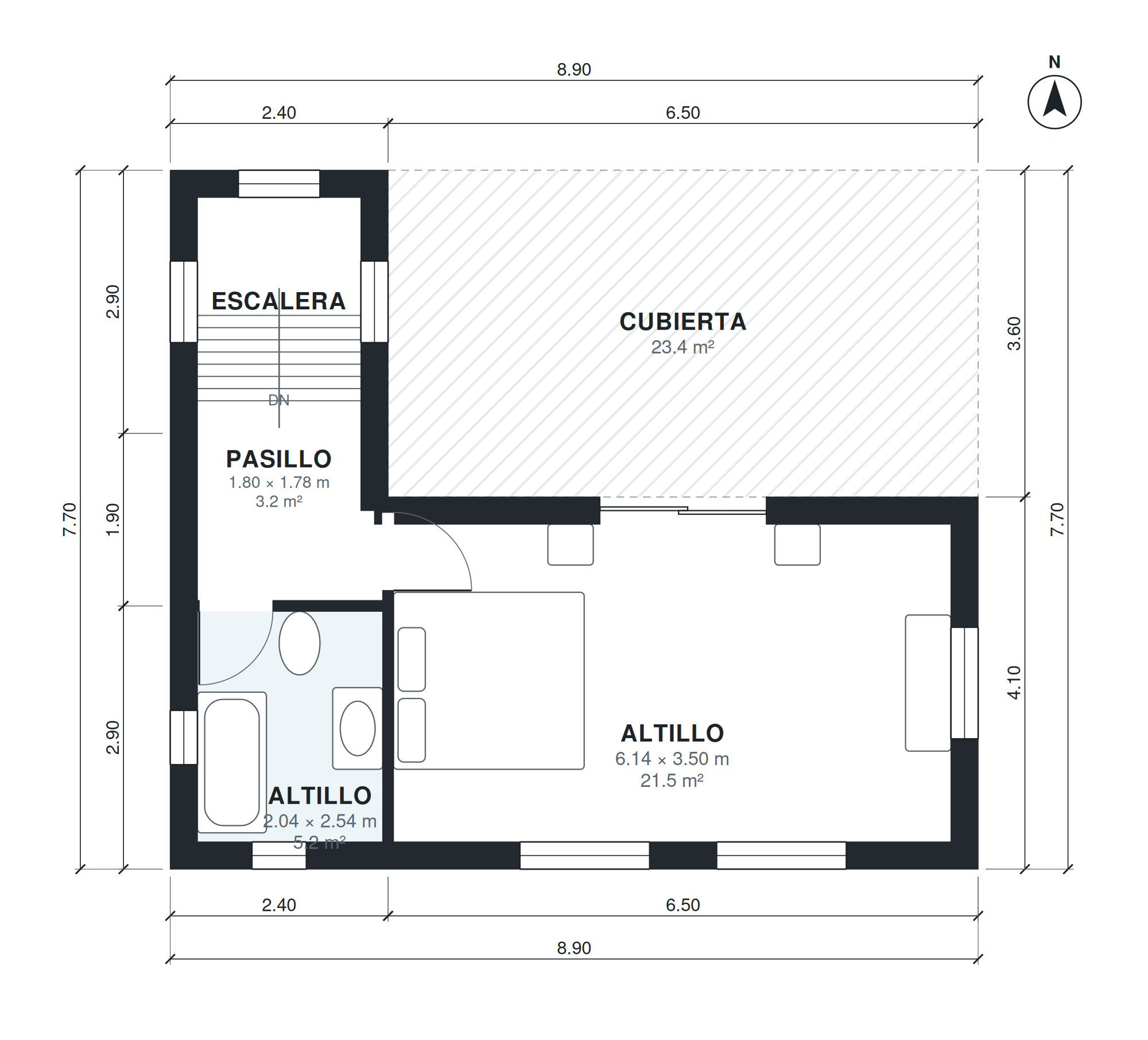

| Escalera | 2 | 1,80 × 2,54 m | 4,6 m² |
| Altillo | 2 | 6,14 × 3,50 m | 21,5 m² |
| Altillo | 2 | 2,04 × 2,54 m | 5,2 m² |
| Pasillo | 2 | 1,80 × 1,78 m | 3,2 m² |
¿Para quién es este plano?
Este plano encaja con parejas, familias pequeñas y personas que quieren reducir espacio. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 15 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “A-frame cabin: ground floor great room with kitchen and dining, 1 bedroom, bath, mudroom; upstairs loft bedroom, about 1,100 sq ft of living space.”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de cabaña?
107 m² habitables, medidos por el interior de los muros ni los 6 m² de porches y patios. La huella exterior es de 8,9 × 7,7 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 8,9 × 7,7 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 15 × 18 m (270 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
