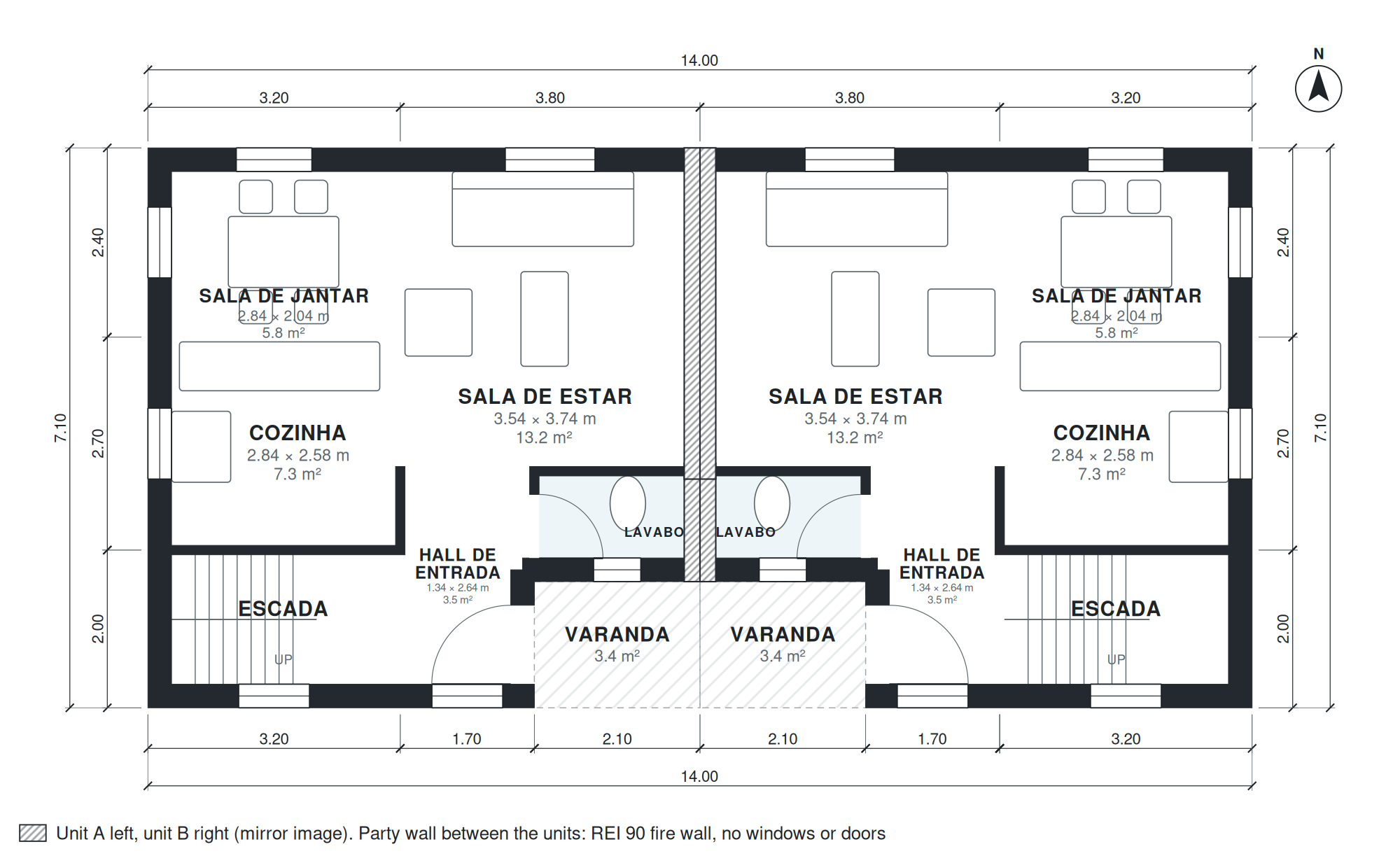

Esta planta de casa duplex geminada tem 192 m² de área útil em 2 pavimentos, numa projeção de 14,0 × 7,1 m. São 4 quartos, 2 banheiros e lavabo. Varandas e pátios somam mais 7 m² de área externa.

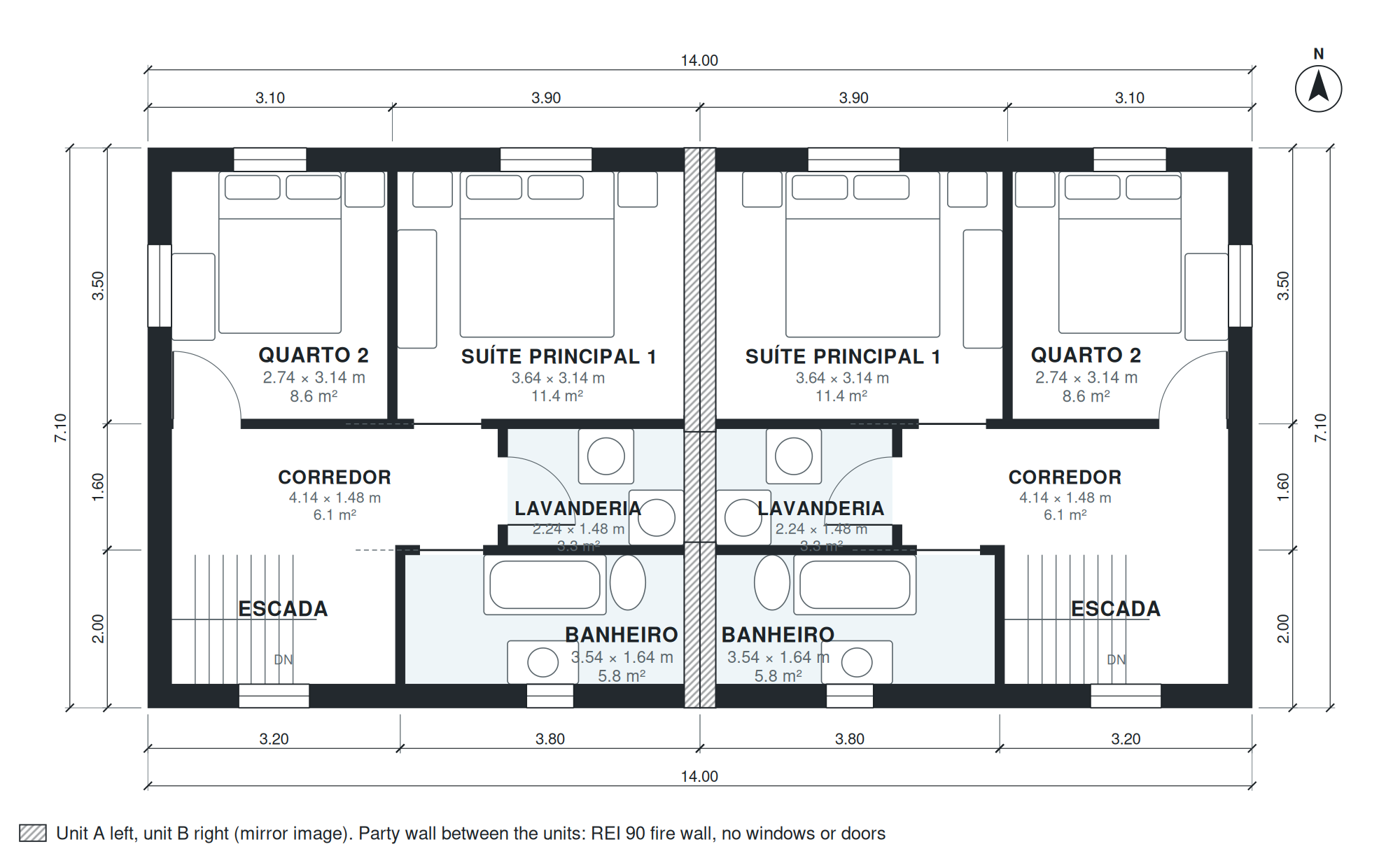

A sala de estar mede 3,5 × 3,7 m (13 m²), a cozinha 2,8 × 2,6 m e a sala de jantar 2,8 × 2,0 m. A suíte principal tem 3,6 × 3,1 m. No pavimento superior ficam: lavanderia, quarto 2, suíte principal 1 e banheiro.
Destaques da planta
- 2 quartos adicionais de 9 m² cada.
- Cozinha de 7 m², integrada à sala de jantar.
- Lavanderia.
- Varanda com 7 m² externos.
- Escada interna; os quartos ficam separados da área social.
Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Escada | 1 | 2,84 × 1,64 m | 4,7 m² |
| Cozinha | 1 | 2,84 × 2,58 m | 7,3 m² |
| Sala de jantar | 1 | 2,84 × 2,04 m | 5,8 m² |
| Hall de entrada | 1 | 1,34 × 2,64 m | 3,5 m² |
| Lavabo | 1 | 1,84 × 1,04 m | 1,9 m² |
| Sala de estar | 1 | 3,54 × 3,74 m | 13,2 m² |
| Escada | 2 | 2,84 × 1,64 m | 4,7 m² |
| Corredor | 2 | 4,14 × 1,48 m | 6,1 m² |
| Lavanderia | 2 | 2,24 × 1,48 m | 3,3 m² |
| Quarto 2 | 2 | 2,74 × 3,14 m | 8,6 m² |
| Suíte principal 1 | 2 | 3,64 × 3,14 m | 11,4 m² |
| Banheiro | 2 | 3,54 × 1,64 m | 5,8 m² |
| Escada | 1 | 2,84 × 1,64 m | 4,7 m² |
| Cozinha | 1 | 2,84 × 2,58 m | 7,3 m² |
| Sala de jantar | 1 | 2,84 × 2,04 m | 5,8 m² |
| Hall de entrada | 1 | 1,34 × 2,64 m | 3,5 m² |
| Lavabo | 1 | 1,84 × 1,04 m | 1,9 m² |
| Sala de estar | 1 | 3,54 × 3,74 m | 13,2 m² |
| Escada | 2 | 2,84 × 1,64 m | 4,7 m² |
| Corredor | 2 | 4,14 × 1,48 m | 6,1 m² |
| Lavanderia | 2 | 2,24 × 1,48 m | 3,3 m² |
| Quarto 2 | 2 | 2,74 × 3,14 m | 8,6 m² |
| Suíte principal 1 | 2 | 3,64 × 3,14 m | 11,4 m² |
| Banheiro | 2 | 3,54 × 1,64 m | 5,8 m² |
Para quem é esta planta?
Esta planta é para famílias grandes ou que moram com várias gerações. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 20 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Two-story side-by-side duplex: two mirrored townhouse units sharing one party wall, each with its own entry, ground floor kitchen, dining, living and powder room, upstairs 2 bedrooms, bath and laundry; about 1,050 sq ft per unit, 2,100 sq ft of living space in total.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa duplex geminada?
192 m² de área útil, medidos pelo lado interno das paredes e sem os 7 m² de varandas e pátios. A projeção externa é de 14,0 × 7,1 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 14,0 × 7,1 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 20 × 18 m (360 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
