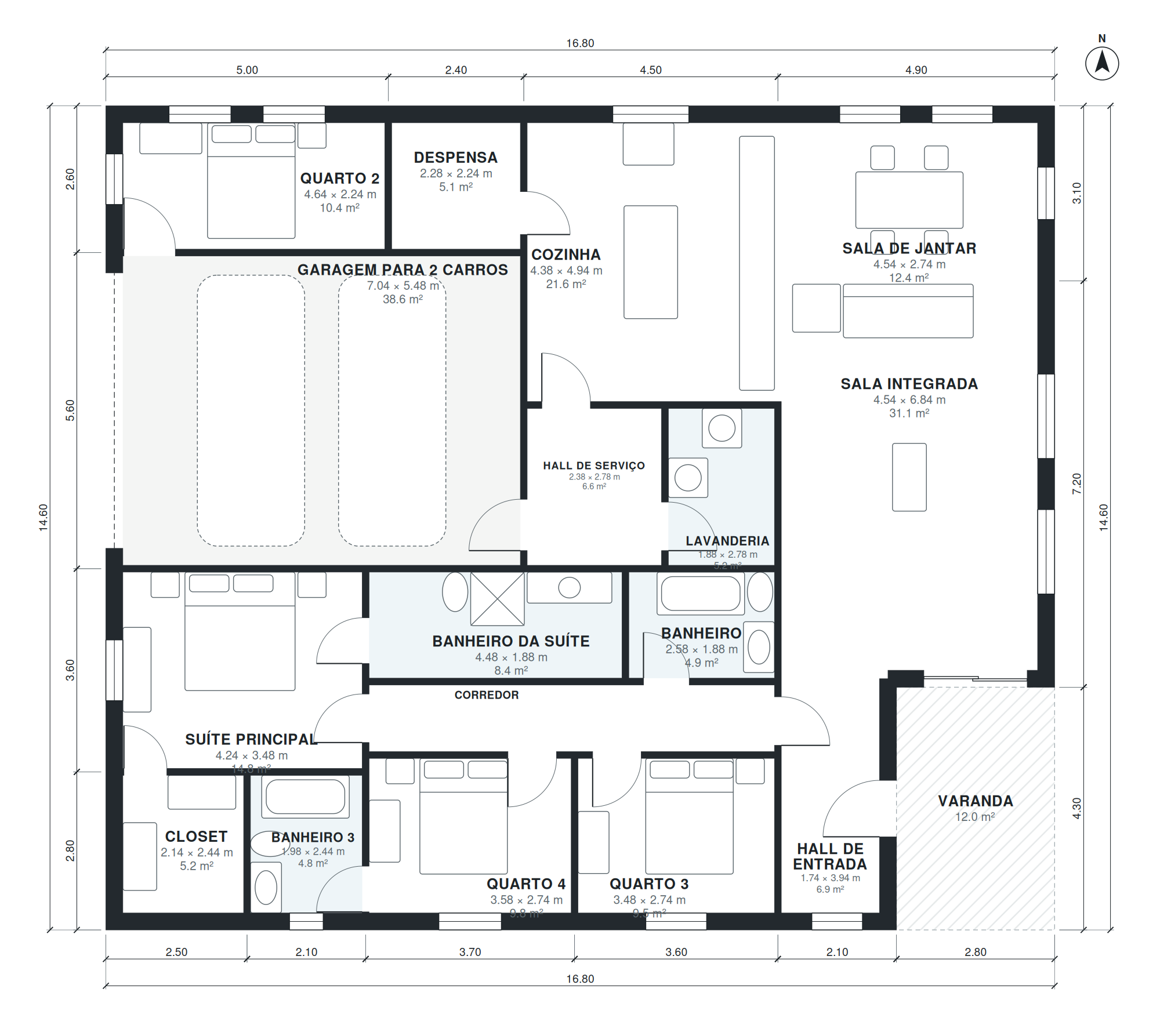

Esta planta de casa tem 192 m² de área útil em um único pavimento, numa projeção de 16,8 × 14,6 m. São 4 quartos, 3 banheiros e garagem para 2 carros. Varandas e pátios somam mais 12 m² de área externa.
A sala integrada mede 4,5 × 6,8 m (31 m²), a cozinha 4,4 × 4,9 m e a sala de jantar 4,5 × 2,7 m. A suíte principal tem 4,2 × 3,5 m, com banheiro de 4,5 × 1,9 m e closet de 2,1 × 2,4 m.
Destaques da planta
- Suíte principal de 15 m² com banheiro privativo e closet (2,1 × 2,4 m).
- 3 quartos adicionais de 10 m² cada.
- Cozinha de 22 m² e despensa, integrada à sala de jantar.
- Lavanderia e hall de serviço com entrada independente.
- Garagem para 2 carros de 7,0 × 5,5 m (fora da área útil).
- Varanda com 12 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Closet | 2,14 × 2,44 m | 5,2 m² |
| Banheiro 3 | 1,98 × 2,44 m | 4,8 m² |
| Suíte principal | 4,24 × 3,48 m | 14,8 m² |
| Quarto 4 | 3,58 × 2,74 m | 9,8 m² |
| Quarto 3 | 3,48 × 2,74 m | 9,5 m² |
| Corredor | 7,18 × 1,18 m | 8,5 m² |
| Banheiro da suíte | 4,48 × 1,88 m | 8,4 m² |
| Banheiro | 2,58 × 1,88 m | 4,9 m² |
| Garagem para 2 carros | 7,04 × 5,48 m | 38,6 m² |
| Quarto 2 | 4,64 × 2,24 m | 10,4 m² |
| Despensa | 2,28 × 2,24 m | 5,1 m² |
| Hall de serviço | 2,38 × 2,78 m | 6,6 m² |
| Lavanderia | 1,88 × 2,78 m | 5,2 m² |
| Cozinha | 4,38 × 4,94 m | 21,6 m² |
| Hall de entrada | 1,74 × 3,94 m | 6,9 m² |
| Sala integrada | 4,54 × 6,84 m | 31,1 m² |
| Sala de jantar | 4,54 × 2,74 m | 12,4 m² |
Para quem é esta planta?
Esta planta é para famílias grandes ou que moram com várias gerações. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 23 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story house, 4 bedrooms, 3 baths, very large kitchen with a long island and walk-in pantry, dining, great room, mudroom, laundry, attached 2-car garage, front porch, about 2,500 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa?
192 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (39 m²) e sem os 12 m² de varandas e pátios. A projeção externa é de 16,8 × 14,6 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 16,8 × 14,6 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 23 × 25 m (575 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
