Este plano de casa tiene 295 m² habitables repartidos en 2 plantas, sobre una huella de 15,5 × 13,5 m. Tiene 4 dormitorios, 3 baños más un aseo de cortesía y garaje para 2 coches. Porches y patios suman 6 m² más al aire libre.
La saleta mide 2,7 × 5,6 m (15 m²), la cocina 2,8 × 5,9 m y el comedor 2,2 × 5,8 m. El dormitorio principal tiene 4,8 × 4,1 m, con baño propio de 2,7 × 2,9 m y vestidor de 2,2 × 1,6 m. En la planta alta están: altillo, estudio, dormitorio principal, baño en suite, vestidor, baño, dormitorio 2 y dormitorio 3.
Puntos clave de la distribución
- Suite principal de 20 m² con baño en suite y vestidor (2,2 × 1,6 m).
- 3 dormitorios secundarios de 12 a 15 m².
- Cocina de 17 m² y despensa, junto al comedor.
- Lavadero y vestíbulo de servicio con acceso desde fuera.
- Garaje para 2 coches de 2,9 × 12,9 m (no cuenta en la superficie habitable).
- Porche con 6 m² exteriores.

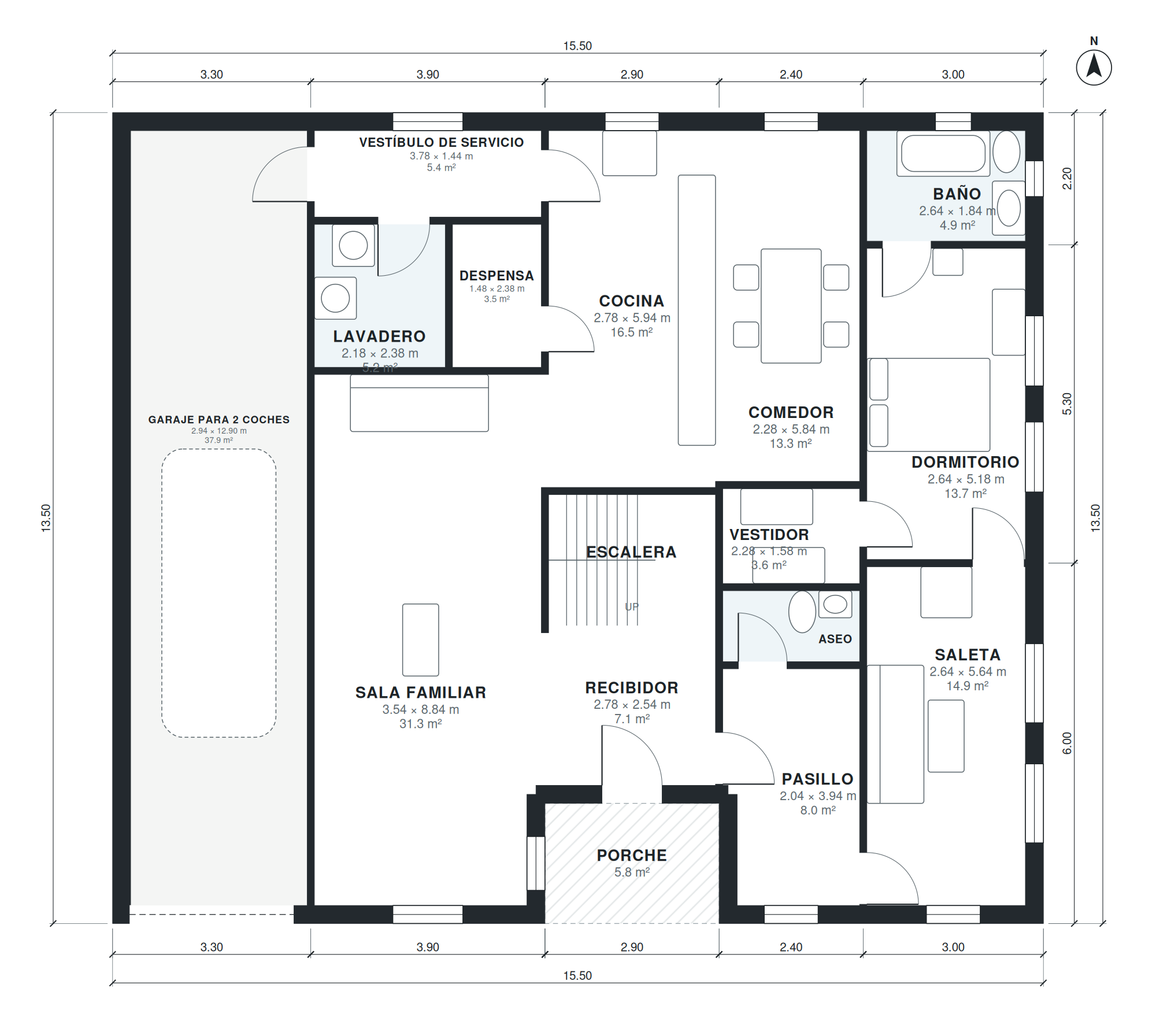

Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|
| Garaje para 2 coches | 1 | 2,94 × 12,90 m | 37,9 m² |
| Sala familiar | 1 | 3,54 × 8,84 m | 31,3 m² |
| Lavadero | 1 | 2,18 × 2,28 m | 5,0 m² |
| Despensa | 1 | 1,48 × 2,28 m | 3,4 m² |
| Vestíbulo de servicio | 1 | 3,78 × 1,54 m | 5,8 m² |
| Recibidor | 1 | 2,78 × 2,54 m | 7,1 m² |
| Escalera | 1 | 2,78 × 2,18 m | 6,1 m² |
| Cocina | 1 | 2,78 × 5,94 m | 16,5 m² |
| Pasillo | 1 | 1,94 × 3,94 m | 7,6 m² |
| Aseo | 1 | 2,18 × 1,18 m | 2,6 m² |
| Vestidor | 1 | 2,18 × 1,58 m | 3,4 m² |
| Comedor | 1 | 2,18 × 5,84 m | 12,7 m² |
| Saleta | 1 | 2,74 × 5,64 m | 15,5 m² |
| Dormitorio | 1 | 2,74 × 4,98 m | 13,6 m² |
| Baño | 1 | 2,74 × 2,04 m | 5,6 m² |
| Escalera | 2 | 2,54 × 2,18 m | 5,5 m² |
| Altillo | 2 | 6,84 × 3,14 m | 21,5 m² |
| Estudio | 2 | 4,84 × 2,38 m | 11,5 m² |
| Dormitorio principal | 2 | 4,84 × 4,08 m | 19,7 m² |
| Baño en suite | 2 | 2,74 × 2,94 m | 8,1 m² |
| Vestidor | 2 | 1,98 × 2,94 m | 5,8 m² |
| Pasillo | 2 | 1,88 × 6,58 m | 12,4 m² |
| Baño | 2 | 1,88 × 2,94 m | 5,5 m² |
| Dormitorio 2 | 2 | 2,54 × 4,54 m | 11,5 m² |
| Dormitorio 3 | 2 | 2,54 × 5,94 m | 15,1 m² |
¿Para quién es este plano?
Este plano encaja con familias numerosas o convivencia de varias generaciones. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 22 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Two-story multigenerational house: ground floor in-law suite with bedroom, bath and sitting room, open kitchen, dining, family room, laundry, mudroom, 2-car garage; upstairs primary suite plus 2 bedrooms and a bath, about 3,100 sq ft of living space.”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de casa?
295 m² habitables, medidos por el interior de los muros y sin contar el garaje (38 m²) ni los 6 m² de porches y patios. La huella exterior es de 15,5 × 13,5 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 15,5 × 13,5 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 22 × 24 m (528 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
