Esta planta de chalé tem 188 m² de área útil em um único pavimento, numa projeção de 18,6 × 12,8 m. São 3 quartos, 2 banheiros e lavabo, garagem para 2 carros. Varandas e pátios somam mais 12 m² de área externa.
A sala integrada mede 7,4 × 5,0 m (37 m²), a cozinha 4,2 × 4,0 m, com ilha e a sala de jantar 4,2 × 2,8 m. A suíte principal tem 4,1 × 5,1 m, com banheiro de 4,6 × 1,8 m e closet de 3,7 × 1,8 m.
Destaques da planta
- Suíte principal de 21 m² com banheiro privativo e closet (3,7 × 1,8 m).
- 2 quartos adicionais de 9 a 11 m².
- Cozinha de 17 m² com ilha e despensa, integrada à sala de jantar.
- Lavanderia e hall de serviço com entrada independente.
- Garagem para 2 carros de 6,9 × 5,1 m (fora da área útil).
- Varanda com 12 m² externos.

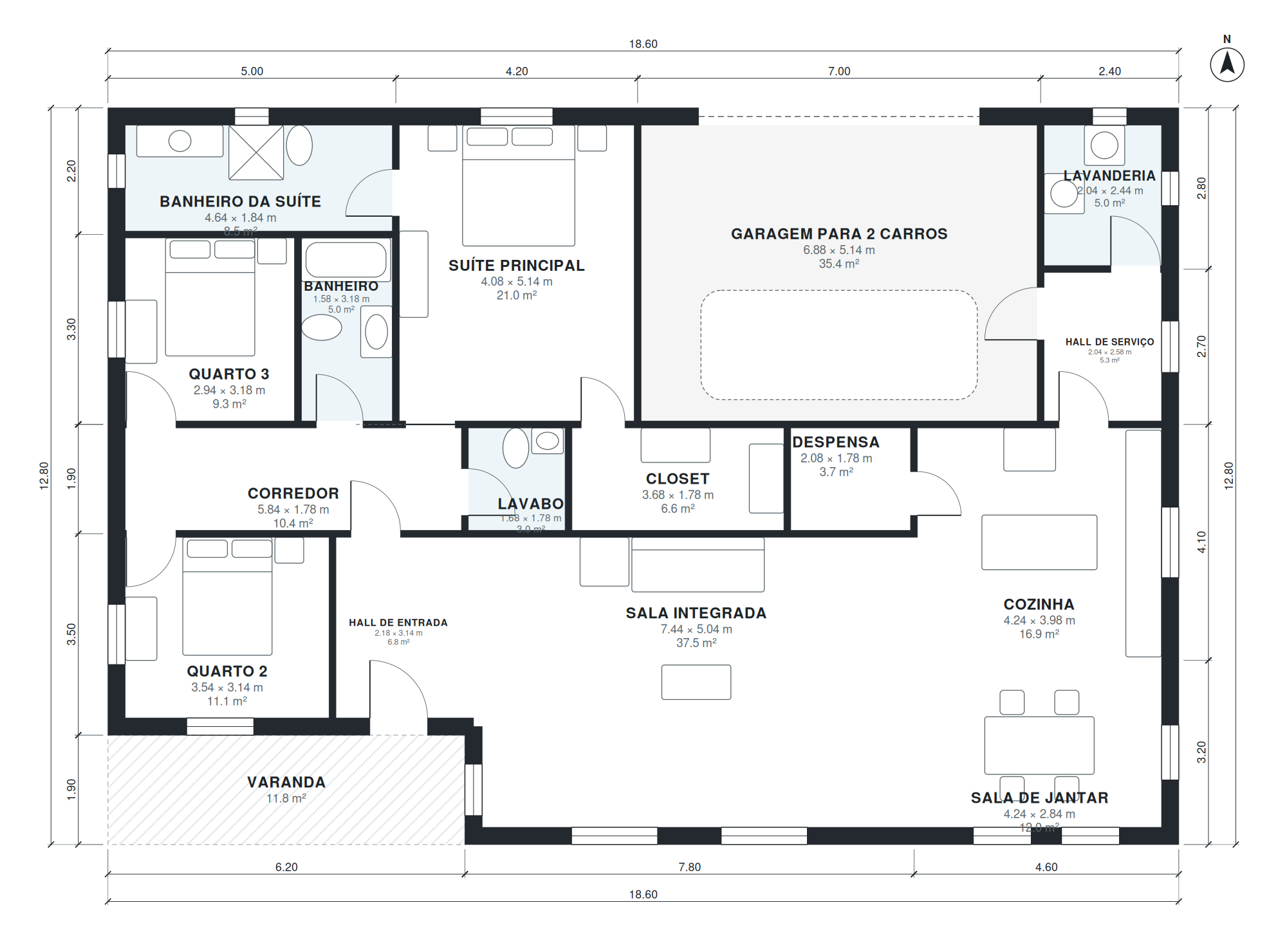

Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Quarto 2 | 3,54 × 3,14 m | 11,1 m² |
| Hall de entrada | 2,18 × 3,14 m | 6,8 m² |
| Corredor | 5,84 × 1,78 m | 10,4 m² |
| Sala integrada | 7,44 × 5,04 m | 37,5 m² |
| Lavabo | 1,68 × 1,78 m | 3,0 m² |
| Closet | 3,68 × 1,78 m | 6,6 m² |
| Despensa | 2,08 × 1,78 m | 3,7 m² |
| Sala de jantar | 4,24 × 2,84 m | 12,0 m² |
| Cozinha | 4,24 × 3,98 m | 16,9 m² |
| Quarto 3 | 2,94 × 3,18 m | 9,3 m² |
| Banheiro | 1,58 × 3,18 m | 5,0 m² |
| Banheiro da suíte | 4,64 × 1,84 m | 8,5 m² |
| Suíte principal | 4,08 × 5,14 m | 21,0 m² |
| Garagem para 2 carros | 6,88 × 5,14 m | 35,4 m² |
| Hall de serviço | 2,04 × 2,58 m | 5,3 m² |
| Lavanderia | 2,04 × 2,44 m | 5,0 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 25 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story rustic house, 3 bedrooms, 2 baths, great room with stone fireplace, kitchen with island, dining, mudroom, laundry, attached 2-car garage, front porch, about 2,000 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
188 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (35 m²) e sem os 12 m² de varandas e pátios. A projeção externa é de 18,6 × 12,8 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 18,6 × 12,8 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 25 × 23 m (575 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
