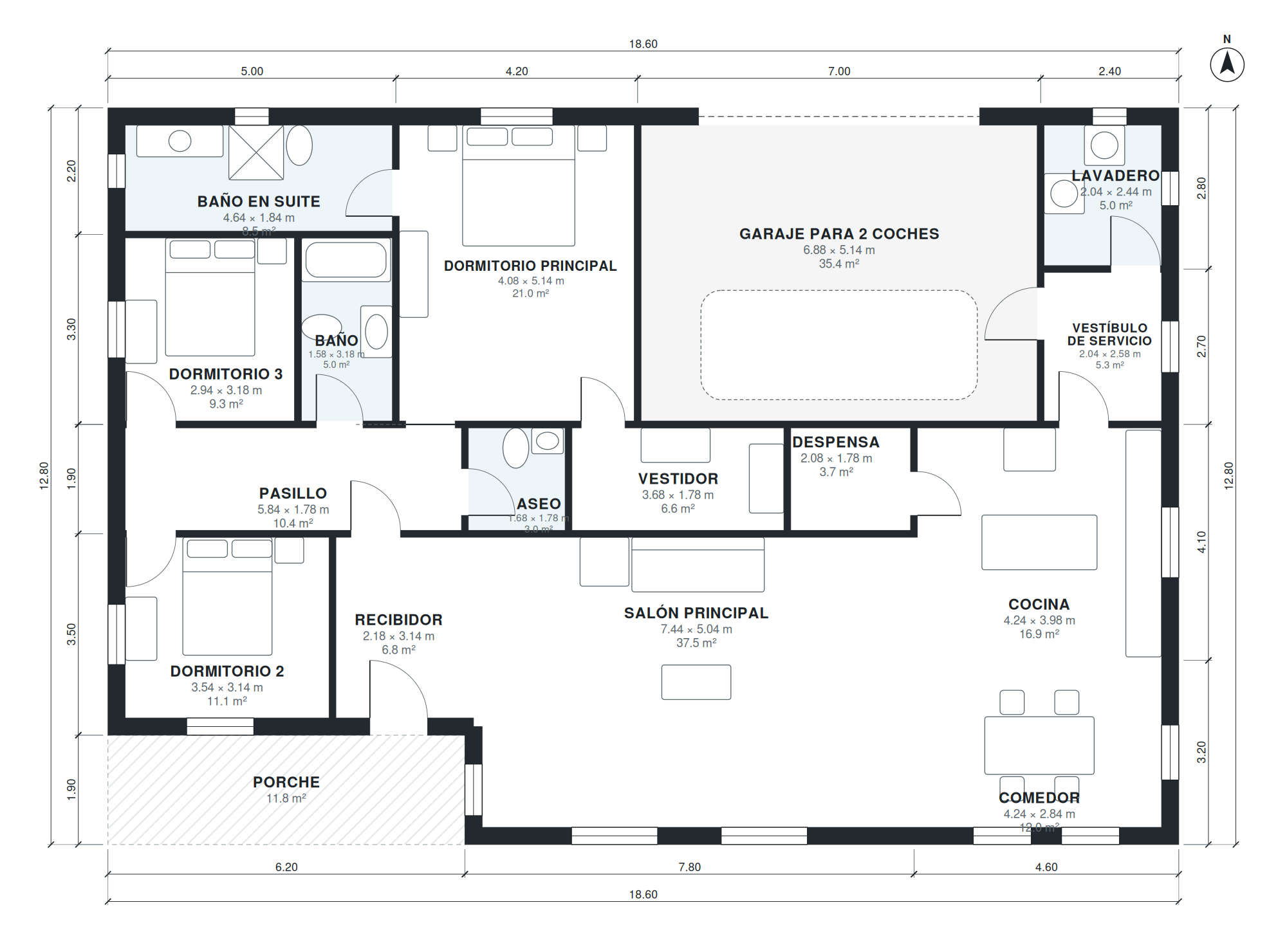

Este plano de cabaña tiene 188 m² habitables en una sola planta, sobre una huella de 18,6 × 12,8 m. Tiene 3 dormitorios, 2 baños más un aseo de cortesía y garaje para 2 coches. Porches y patios suman 12 m² más al aire libre.
El salón principal mide 7,4 × 5,0 m (37 m²), la cocina 4,2 × 4,0 m, con isla y el comedor 4,2 × 2,8 m. El dormitorio principal tiene 4,1 × 5,1 m, con baño propio de 4,6 × 1,8 m y vestidor de 3,7 × 1,8 m.
Puntos clave de la distribución
- Suite principal de 21 m² con baño en suite y vestidor (3,7 × 1,8 m).
- 2 dormitorios secundarios de 9 a 11 m².
- Cocina de 17 m² con isla y despensa, junto al comedor.
- Lavadero y vestíbulo de servicio con acceso desde fuera.
- Garaje para 2 coches de 6,9 × 5,1 m (no cuenta en la superficie habitable).
- Porche con 12 m² exteriores.
Superficies de las estancias
| Estancia | Medidas | Superficie |
|---|---|---|
| Dormitorio 2 | 3,54 × 3,14 m | 11,1 m² |
| Recibidor | 2,18 × 3,14 m | 6,8 m² |
| Pasillo | 5,84 × 1,78 m | 10,4 m² |
| Salón principal | 7,44 × 5,04 m | 37,5 m² |
| Aseo | 1,68 × 1,78 m | 3,0 m² |
| Vestidor | 3,68 × 1,78 m | 6,6 m² |
| Despensa | 2,08 × 1,78 m | 3,7 m² |
| Comedor | 4,24 × 2,84 m | 12,0 m² |
| Cocina | 4,24 × 3,98 m | 16,9 m² |
| Dormitorio 3 | 2,94 × 3,18 m | 9,3 m² |
| Baño | 1,58 × 3,18 m | 5,0 m² |
| Baño en suite | 4,64 × 1,84 m | 8,5 m² |
| Dormitorio principal | 4,08 × 5,14 m | 21,0 m² |
| Garaje para 2 coches | 6,88 × 5,14 m | 35,4 m² |
| Vestíbulo de servicio | 2,04 × 2,58 m | 5,3 m² |
| Lavadero | 2,04 × 2,44 m | 5,0 m² |
¿Para quién es este plano?
Este plano encaja con familias con uno o dos hijos que quieren un dormitorio de invitados o un despacho. Al estar todo en una planta no hay escaleras, algo que valoran quienes piensan en envejecer en casa. Necesita una parcela de al menos unos 25 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Single-story rustic house, 3 bedrooms, 2 baths, great room with stone fireplace, kitchen with island, dining, mudroom, laundry, attached 2-car garage, front porch, about 2,000 sq ft of living space (garage not included).”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de cabaña?
188 m² habitables, medidos por el interior de los muros y sin contar el garaje (35 m²) ni los 12 m² de porches y patios. La huella exterior es de 18,6 × 12,8 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 18,6 × 12,8 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 25 × 23 m (575 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
