Esta planta de chalé tem 149 m² de área útil em 2 pavimentos, numa projeção de 12,4 × 8,5 m. São 3 quartos, 2 banheiros. Varandas e pátios somam mais 10 m² de área externa.

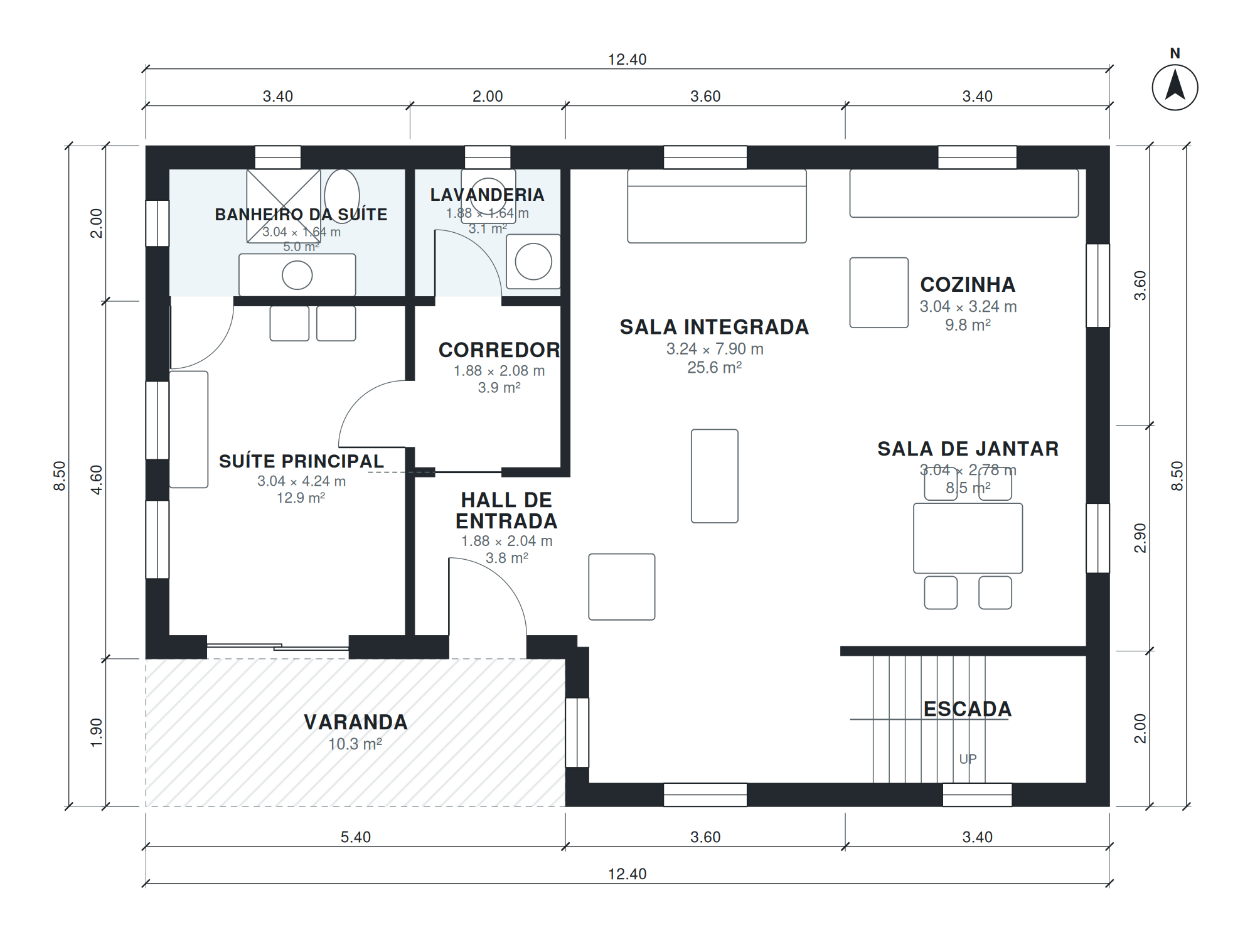

A sala integrada mede 3,2 × 7,9 m (26 m²), a cozinha 3,0 × 3,2 m e a sala de jantar 3,0 × 2,8 m. A suíte principal tem 3,0 × 4,2 m, com banheiro de 3,0 × 1,6 m. No pavimento superior ficam: quarto 3, quarto 2, mezanino e banheiro.
Destaques da planta
- Suíte principal de 13 m² com banheiro privativo.
- 2 quartos adicionais de 10 m² cada.
- Cozinha de 10 m², integrada à sala de jantar.
- Lavanderia.
- Varanda com 10 m² externos.
- Escada interna; os quartos ficam separados da área social.
Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Suíte principal | 1 | 3,04 × 4,24 m | 12,9 m² |
| Banheiro da suíte | 1 | 3,04 × 1,64 m | 5,0 m² |
| Hall de entrada | 1 | 1,88 × 2,04 m | 3,8 m² |
| Corredor | 1 | 1,88 × 2,08 m | 3,9 m² |
| Lavanderia | 1 | 1,88 × 1,64 m | 3,1 m² |
| Sala integrada | 1 | 3,24 × 7,90 m | 25,6 m² |
| Escada | 1 | 3,04 × 1,64 m | 5,0 m² |
| Sala de jantar | 1 | 3,04 × 2,78 m | 8,5 m² |
| Cozinha | 1 | 3,04 × 3,24 m | 9,8 m² |
| Escada | 2 | 3,04 × 1,64 m | 5,0 m² |
| Quarto 3 | 2 | 2,54 × 3,84 m | 9,8 m² |
| Quarto 2 | 2 | 2,54 × 3,94 m | 10,0 m² |
| Mezanino | 2 | 3,04 × 4,48 m | 13,6 m² |
| Banheiro | 2 | 3,04 × 1,54 m | 4,7 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 19 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Story-and-a-half mountain cabin, 3 bedrooms, 2 baths, great room with fireplace, kitchen, dining, main-floor bedroom; loft and 2 bedrooms upstairs, front porch, about 1,600 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
149 m² de área útil, medidos pelo lado interno das paredes e sem os 10 m² de varandas e pátios. A projeção externa é de 12,4 × 8,5 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 12,4 × 8,5 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 19 × 19 m (361 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
