Este plano de cabaña tiene 149 m² habitables repartidos en 2 plantas, sobre una huella de 12,4 × 8,5 m. Tiene 3 dormitorios, 2 baños. Porches y patios suman 10 m² más al aire libre.

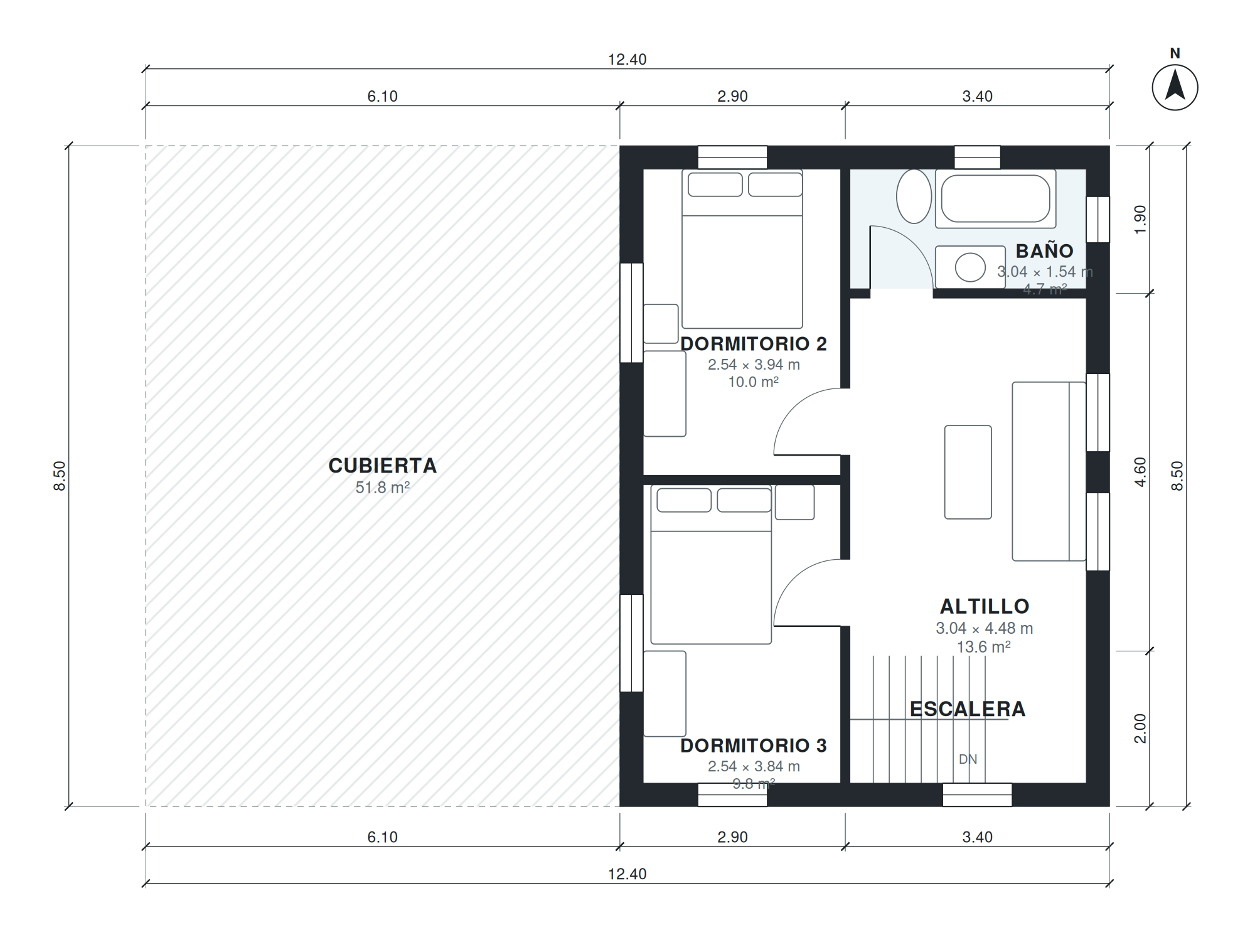

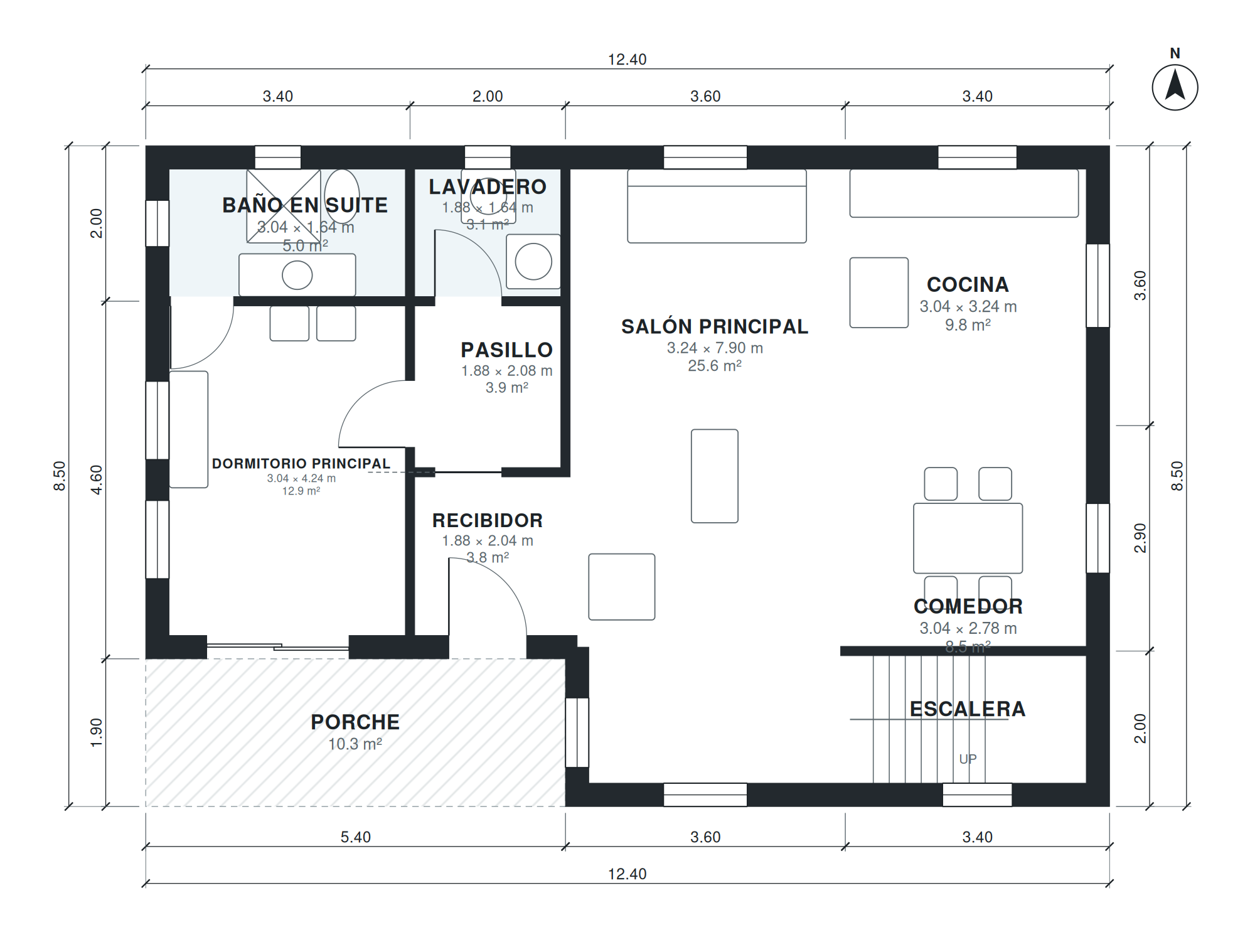

El salón principal mide 3,2 × 7,9 m (26 m²), la cocina 3,0 × 3,2 m y el comedor 3,0 × 2,8 m. El dormitorio principal tiene 3,0 × 4,2 m, con baño propio de 3,0 × 1,6 m. En la planta alta están: dormitorio 3, dormitorio 2, altillo y baño.
Puntos clave de la distribución
- Suite principal de 13 m² con baño en suite.
- 2 dormitorios secundarios de 10 m² cada uno.
- Cocina de 10 m², junto al comedor.
- Lavadero.
- Porche con 10 m² exteriores.
- Escalera interior; los dormitorios quedan separados de la zona de día.
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|
| Dormitorio principal | 1 | 3,04 × 4,24 m | 12,9 m² |
| Baño en suite | 1 | 3,04 × 1,64 m | 5,0 m² |
| Recibidor | 1 | 1,88 × 2,04 m | 3,8 m² |
| Pasillo | 1 | 1,88 × 2,08 m | 3,9 m² |
| Lavadero | 1 | 1,88 × 1,64 m | 3,1 m² |
| Salón principal | 1 | 3,24 × 7,90 m | 25,6 m² |
| Escalera | 1 | 3,04 × 1,64 m | 5,0 m² |
| Comedor | 1 | 3,04 × 2,78 m | 8,5 m² |
| Cocina | 1 | 3,04 × 3,24 m | 9,8 m² |
| Escalera | 2 | 3,04 × 1,64 m | 5,0 m² |
| Dormitorio 3 | 2 | 2,54 × 3,84 m | 9,8 m² |
| Dormitorio 2 | 2 | 2,54 × 3,94 m | 10,0 m² |
| Altillo | 2 | 3,04 × 4,48 m | 13,6 m² |
| Baño | 2 | 3,04 × 1,54 m | 4,7 m² |
¿Para quién es este plano?
Este plano encaja con familias con uno o dos hijos que quieren un dormitorio de invitados o un despacho. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 19 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Story-and-a-half mountain cabin, 3 bedrooms, 2 baths, great room with fireplace, kitchen, dining, main-floor bedroom; loft and 2 bedrooms upstairs, front porch, about 1,600 sq ft of living space (garage not included).”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de cabaña?
149 m² habitables, medidos por el interior de los muros ni los 10 m² de porches y patios. La huella exterior es de 12,4 × 8,5 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 12,4 × 8,5 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 19 × 19 m (361 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
