Deze plattegrond (vakantiehuis) heeft 149 m² woonoppervlak over 2 bouwlagen, met een footprint van 12,4 × 8,5 m. Er zijn 3 slaapkamers, 2 badkamers. Veranda en terras voegen 10 m² buitenruimte toe.

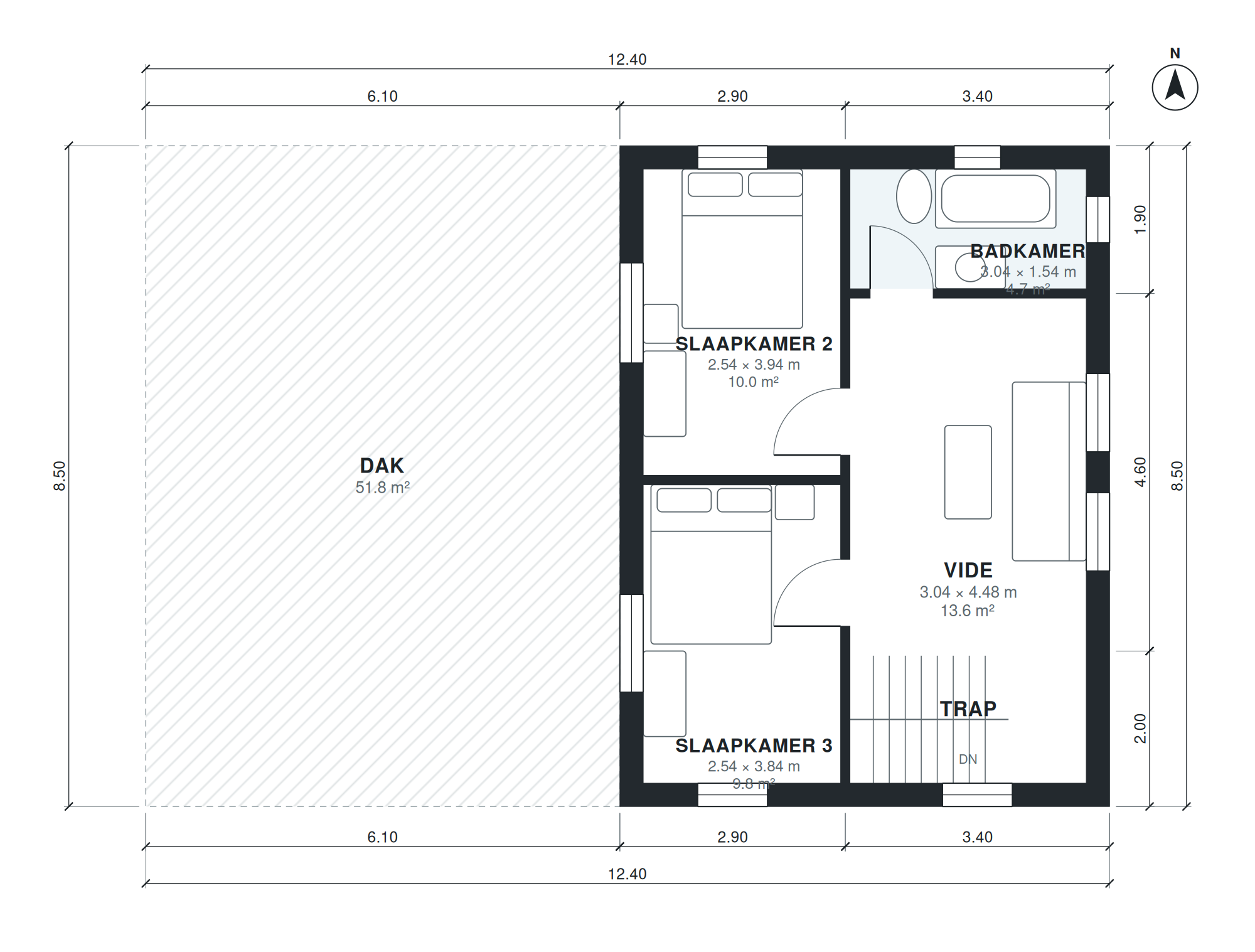

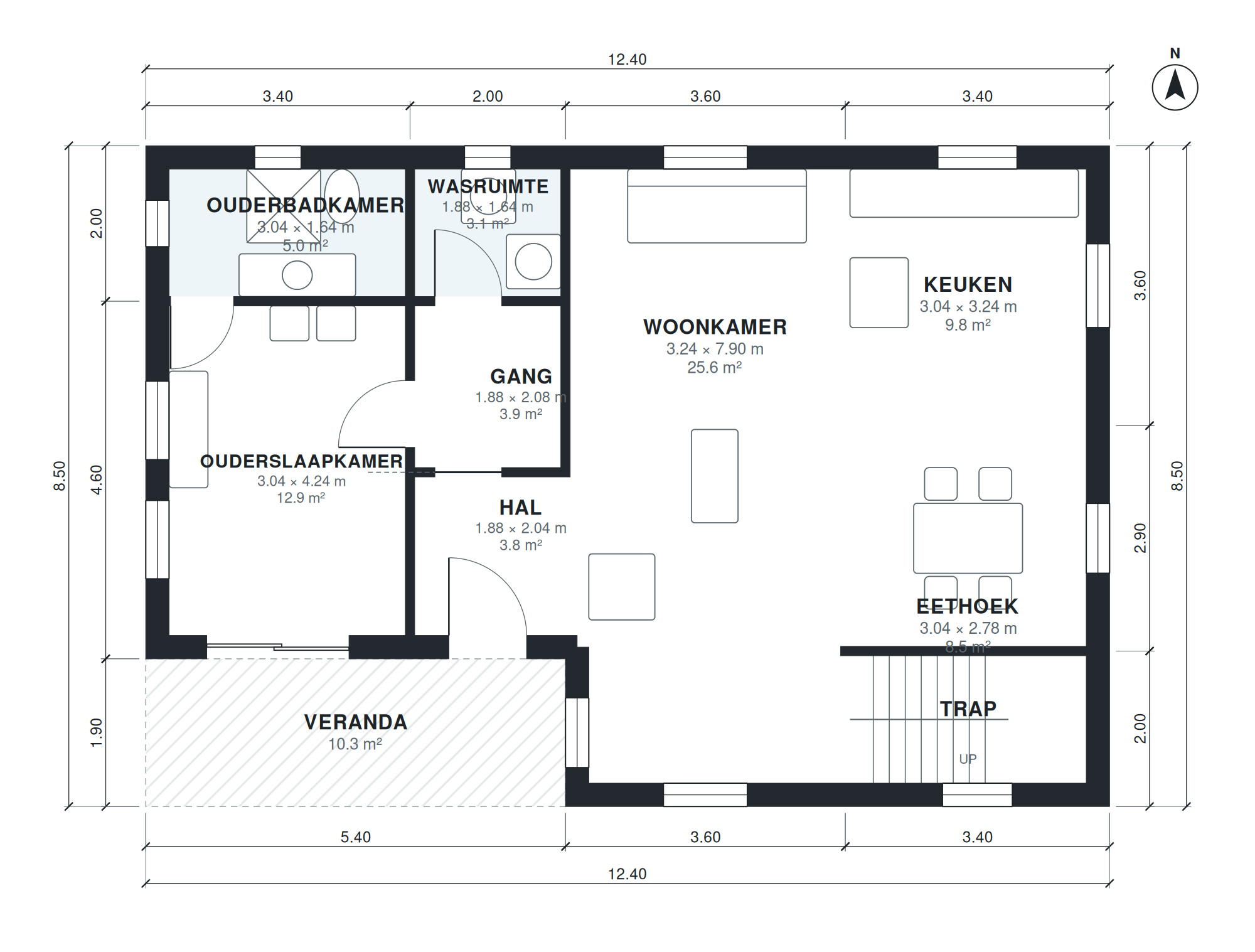

De woonkamer is 3,2 × 7,9 m (26 m²), de keuken 3,0 × 3,2 m en de eethoek 3,0 × 2,8 m. De ouderslaapkamer is 3,0 × 4,2 m, met eigen badkamer (3,0 × 1,6 m). Op de verdieping: slaapkamer 3, slaapkamer 2, vide en badkamer.
Kenmerken van deze indeling
- Ouderslaapkamer van 13 m² met eigen badkamer.
- Nog 2 slaapkamers van elk 10 m².
- Keuken van 10 m², direct aan de eethoek.
- Wasruimte.
- Overdekte veranda: 10 m² buiten.
- Binnentrap; slaapkamers gescheiden van het woongedeelte.
Afmetingen van de ruimtes
| Ruimte | Bouwlaag | Maten | Oppervlak |
|---|---|---|---|
| Ouderslaapkamer | 1 | 3,04 × 4,24 m | 12,9 m² |
| Ouderbadkamer | 1 | 3,04 × 1,64 m | 5,0 m² |
| Hal | 1 | 1,88 × 2,04 m | 3,8 m² |
| Gang | 1 | 1,88 × 2,08 m | 3,9 m² |
| Wasruimte | 1 | 1,88 × 1,64 m | 3,1 m² |
| Woonkamer | 1 | 3,24 × 7,90 m | 25,6 m² |
| Trap | 1 | 3,04 × 1,64 m | 5,0 m² |
| Eethoek | 1 | 3,04 × 2,78 m | 8,5 m² |
| Keuken | 1 | 3,04 × 3,24 m | 9,8 m² |
| Trap | 2 | 3,04 × 1,64 m | 5,0 m² |
| Slaapkamer 3 | 2 | 2,54 × 3,84 m | 9,8 m² |
| Slaapkamer 2 | 2 | 2,54 × 3,94 m | 10,0 m² |
| Vide | 2 | 3,04 × 4,48 m | 13,6 m² |
| Badkamer | 2 | 3,04 × 1,54 m | 4,7 m² |
Voor wie is deze plattegrond?
Deze plattegrond past bij gezinnen met één of twee kinderen die ook een logeer- of werkkamer willen. Met een verdieping neemt het huis minder kavel in dan een bungalow met hetzelfde oppervlak. De kavel moet minstens zo'n 19 m breed zijn.
Hoe deze plattegrond is gemaakt
Hij is gemaakt in AI Architectures Plan Studio op basis van een opdracht van één regel (in het Engels): “Story-and-a-half mountain cabin, 3 bedrooms, 2 baths, great room with fireplace, kitchen, dining, main-floor bedroom; loft and 2 bedrooms upstairs, front porch, about 1,600 sq ft of living space (garage not included).”
Een AI-architect stelde het programma op, een layout-algoritme plaatste elke wand en deur, en de plattegrond werd automatisch gecontroleerd op ruimtematen, looproutes en daglicht. Hetzelfde project leverde de PDF, de DXF met lagen, het IFC-model en het 3D-model om te downloaden.
Veelgestelde vragen
Hoeveel m² heeft deze plattegrond?
149 m² woonoppervlak, gemeten binnen de muren en zonder 10 m² veranda en terras. De buitenmaten zijn 12,4 × 8,5 m. De tabel hieronder geeft de maten van elke ruimte.
Hoe groot moet de kavel zijn?
Het huis is 12,4 × 8,5 m. Met ongeveer 3 m afstand tot de zijgrenzen en 5 m voor en achter is een kavel van circa 19 × 19 m (361 m²) een goed vertrekpunt. De precieze regels staan in het omgevingsplan van uw gemeente.
Kan ik deze plattegrond aanpassen?
Ja. Open hem in Plan Chat en schrijf de wijziging, bijvoorbeeld „werkkamer toevoegen", „garage links" of „passend maken voor een kavel van 12 m breed". Alleen wat u vraagt verandert, de rest blijft en elke versie wordt bewaard. Dit is betaald: het gebruikt credits uit uw abonnement (vanaf $ 19 per maand, gefactureerd in Amerikaanse dollars, altijd opzegbaar).
Welke bestanden kan ik downloaden?
Een PDF-tekeningenset en de DXF voor AutoCAD, beide metrisch (DXF in millimeters, opent op ware grootte), een IFC-model voor Revit of Archicad en een 3D-model als GLB. De downloads kosten niets.
Kan ik hiermee een omgevingsvergunning aanvragen?
Nee. Het is een met AI gemaakt schetsontwerp, automatisch gecontroleerd op maten, looproutes en daglicht. Een architect of bouwkundige past het aan uw kavel, het omgevingsplan, de constructie en de BENG-eisen aan voordat u een vergunning aanvraagt.
