Esta planta de chalé tem 122 m² de área útil em 2 pavimentos, numa projeção de 10,5 × 5,8 m. São 3 quartos, 2 banheiros.
A sala de estar mede 4,4 × 3,4 m (15 m²), a cozinha 2,6 × 2,7 m e a sala de jantar 2,6 × 2,3 m. A suíte principal tem 4,2 × 3,1 m. No pavimento superior ficam: suíte principal 1, banheiro e quarto 2.
Destaques da planta
- 2 quartos adicionais de 8 a 11 m².
- Cozinha de 7 m², integrada à sala de jantar.
- hall de serviço com entrada independente.
- Escada interna; os quartos ficam separados da área social.

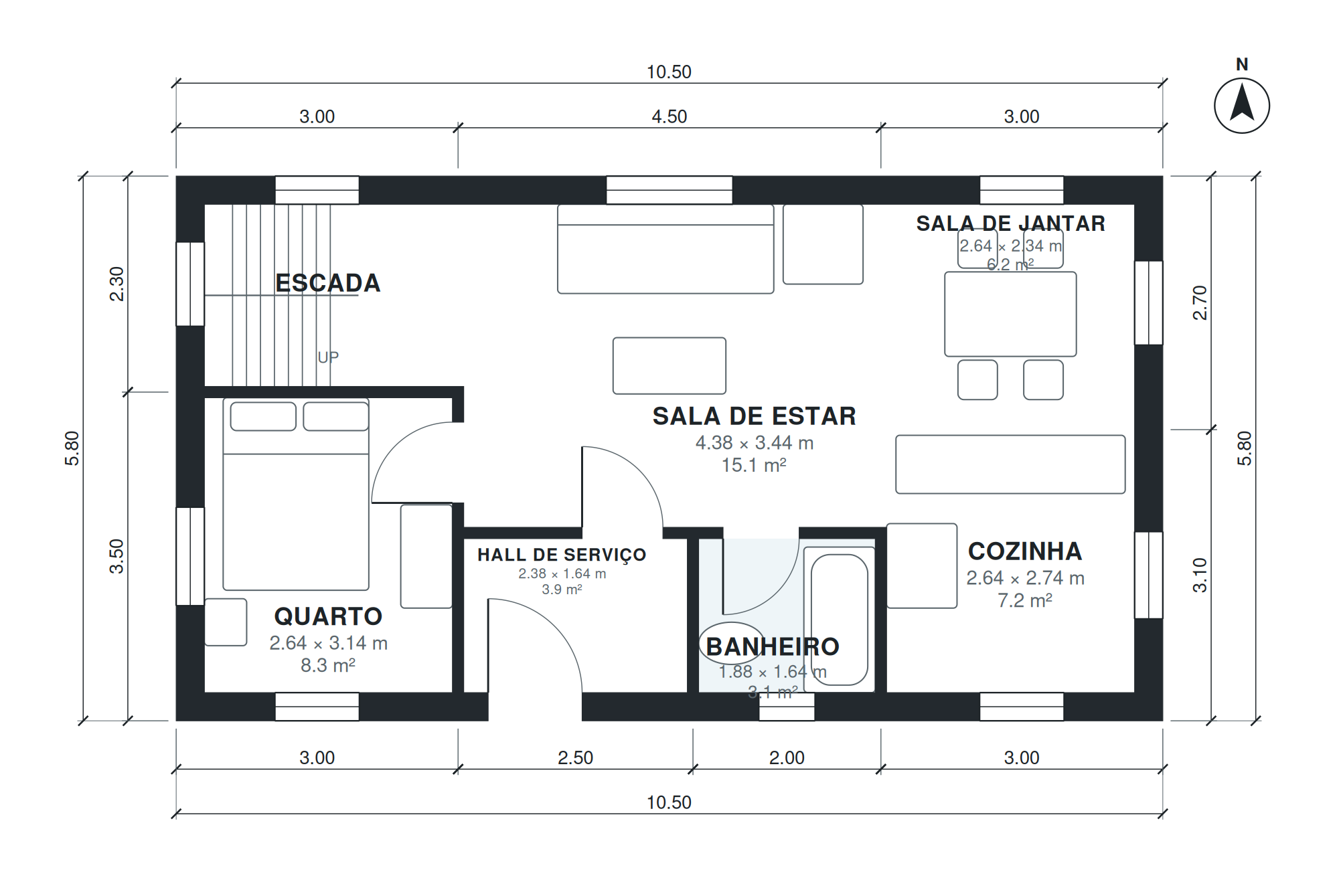

Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Quarto | 1 | 2,64 × 3,14 m | 8,3 m² |
| Escada | 1 | 2,64 × 1,94 m | 5,1 m² |
| Hall de serviço | 1 | 2,38 × 1,64 m | 3,9 m² |
| Banheiro | 1 | 1,88 × 1,64 m | 3,1 m² |
| Sala de estar | 1 | 4,38 × 3,44 m | 15,1 m² |
| Cozinha | 1 | 2,64 × 2,74 m | 7,2 m² |
| Sala de jantar | 1 | 2,64 × 2,34 m | 6,2 m² |
| Escada | 2 | 2,64 × 1,94 m | 5,1 m² |
| Suíte principal 1 | 2 | 4,24 × 3,14 m | 13,3 m² |
| Banheiro | 2 | 1,78 × 3,14 m | 5,6 m² |
| Quarto 2 | 2 | 3,64 × 3,14 m | 11,4 m² |
| Corredor | 2 | 7,14 × 1,94 m | 13,9 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 17 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Two-story alpine chalet house, 3 bedrooms, 2 baths, chalet with steep roof, ground floor open kitchen, dining and living with stove and large gable windows, boot room, shower room; upstairs 2 bedrooms, bath and a gallery, about 120 m² (1,292 sq ft) of living space (garage not included). Metric European / Latin American layout: compact rooms, no basement.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
122 m² de área útil, medidos pelo lado interno das paredes. A projeção externa é de 10,5 × 5,8 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 10,5 × 5,8 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 17 × 16 m (272 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
