Este plano de cabaña tiene 122 m² habitables repartidos en 2 plantas, sobre una huella de 10,5 × 5,8 m. Tiene 3 dormitorios, 2 baños.
La sala de estar mide 4,4 × 3,4 m (15 m²), la cocina 2,6 × 2,7 m y el comedor 2,6 × 2,3 m. El dormitorio principal tiene 4,2 × 3,1 m. En la planta alta están: dormitorio principal 1, baño y dormitorio 2.
Puntos clave de la distribución
- 2 dormitorios secundarios de 8 a 11 m².
- Cocina de 7 m², junto al comedor.
- vestíbulo de servicio con acceso desde fuera.
- Escalera interior; los dormitorios quedan separados de la zona de día.
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|

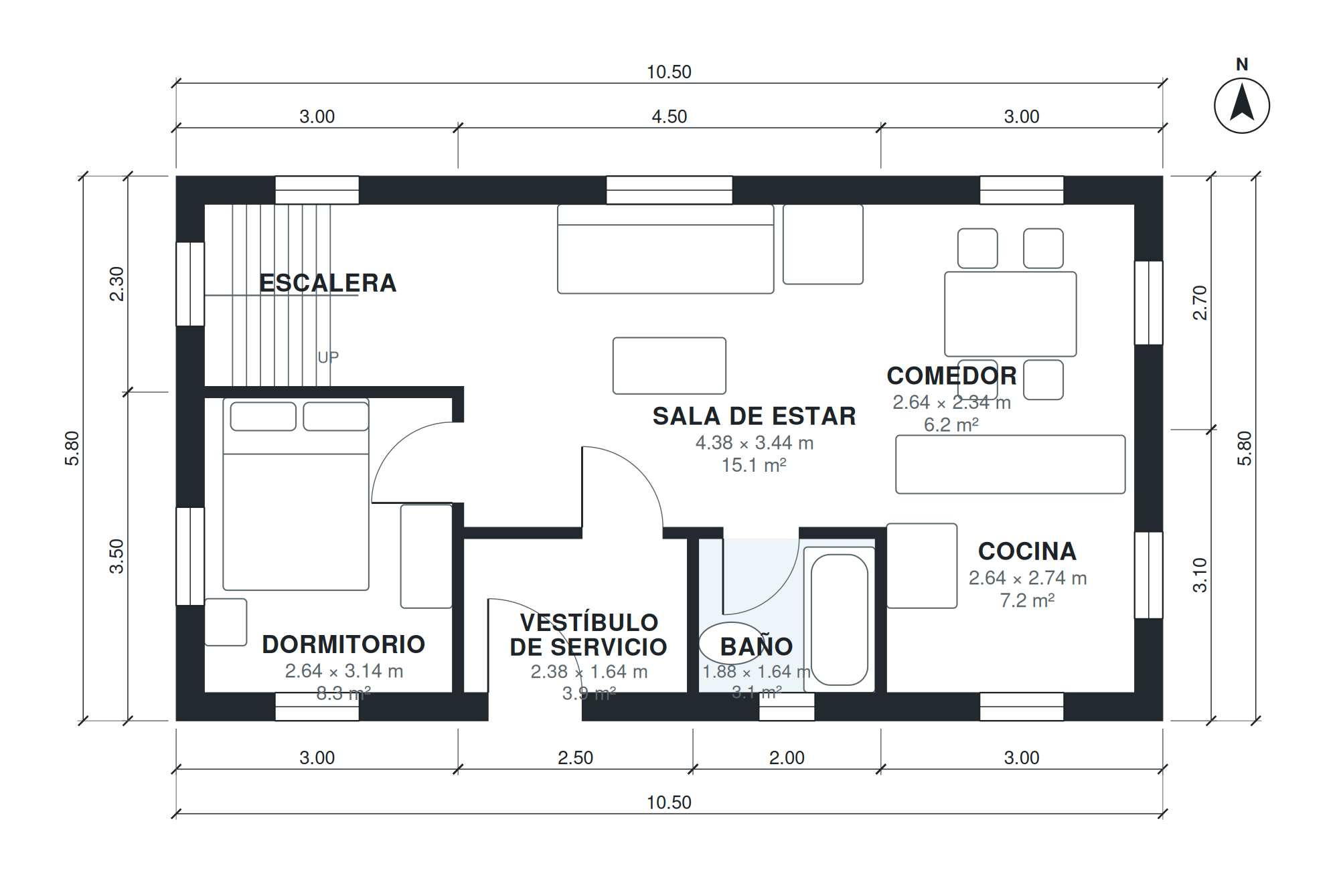

| Dormitorio | 1 | 2,64 × 3,14 m | 8,3 m² |
| Escalera | 1 | 2,64 × 1,94 m | 5,1 m² |
| Vestíbulo de servicio | 1 | 2,38 × 1,64 m | 3,9 m² |
| Baño | 1 | 1,88 × 1,64 m | 3,1 m² |
| Sala de estar | 1 | 4,38 × 3,44 m | 15,1 m² |
| Cocina | 1 | 2,64 × 2,74 m | 7,2 m² |
| Comedor | 1 | 2,64 × 2,34 m | 6,2 m² |

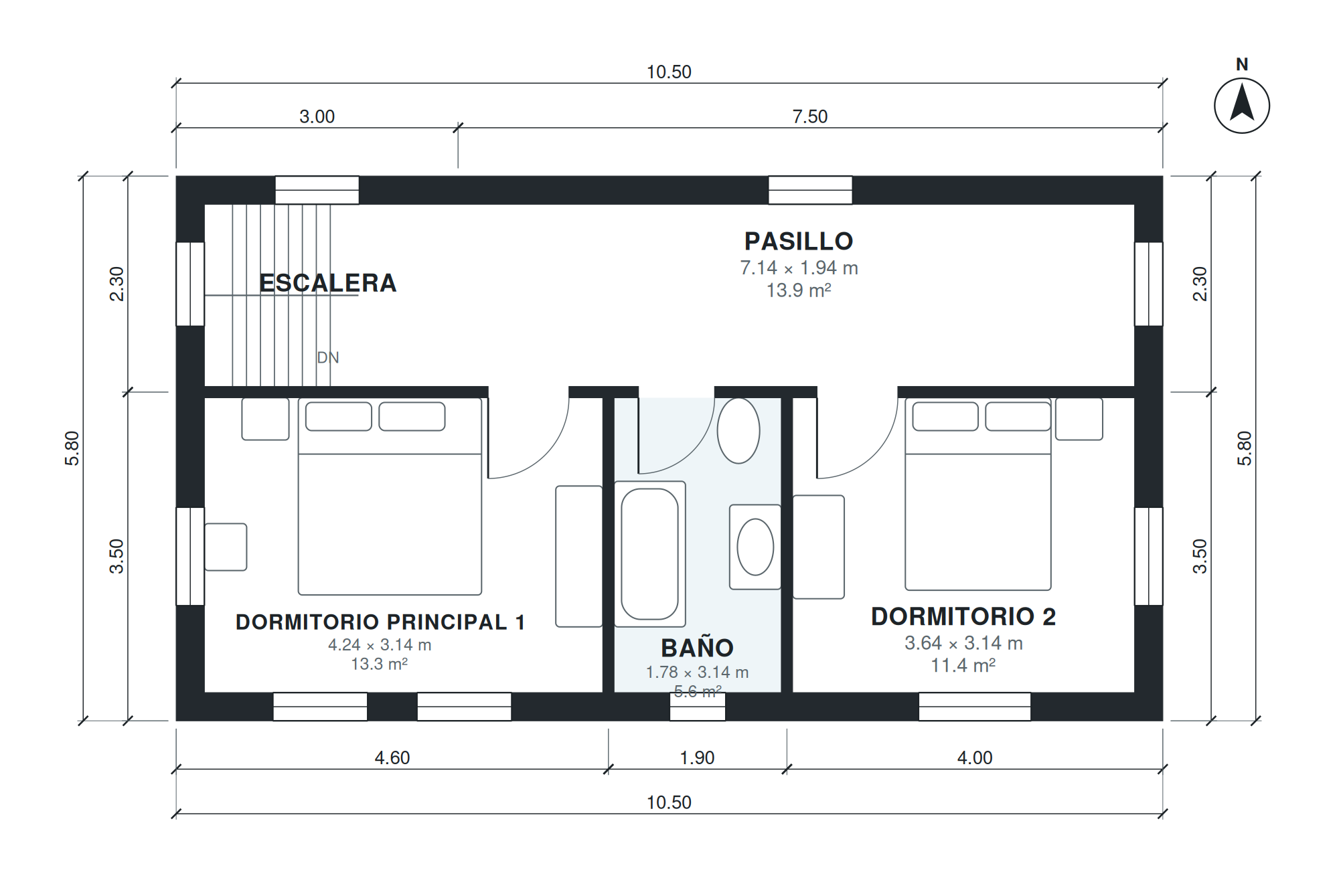

| Escalera | 2 | 2,64 × 1,94 m | 5,1 m² |
| Dormitorio principal 1 | 2 | 4,24 × 3,14 m | 13,3 m² |
| Baño | 2 | 1,78 × 3,14 m | 5,6 m² |
| Dormitorio 2 | 2 | 3,64 × 3,14 m | 11,4 m² |
| Pasillo | 2 | 7,14 × 1,94 m | 13,9 m² |
¿Para quién es este plano?
Este plano encaja con familias con uno o dos hijos que quieren un dormitorio de invitados o un despacho. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 17 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Two-story alpine chalet house, 3 bedrooms, 2 baths, chalet with steep roof, ground floor open kitchen, dining and living with stove and large gable windows, boot room, shower room; upstairs 2 bedrooms, bath and a gallery, about 120 m² (1,292 sq ft) of living space (garage not included). Metric European / Latin American layout: compact rooms, no basement.”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de cabaña?
122 m² habitables, medidos por el interior de los muros. La huella exterior es de 10,5 × 5,8 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 10,5 × 5,8 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 17 × 16 m (272 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
