Esta planta de chalé tem 110 m² de área útil em 2 pavimentos, numa projeção de 12,2 × 6,8 m. São 2 quartos, 1 banheiro e lavabo. Varandas e pátios somam mais 12 m² de área externa.
A sala de estar mede 4,7 × 3,9 m (19 m²) e a cozinha 4,9 × 2,1 m. No pavimento superior ficam: mezanino dormitório e lavabo.
Destaques da planta
- 2 quartos adicionais de 11 a 16 m².
- Cozinha de 11 m².
- Lavanderia.
- Varanda com 12 m² externos.
- Escada interna; os quartos ficam separados da área social.

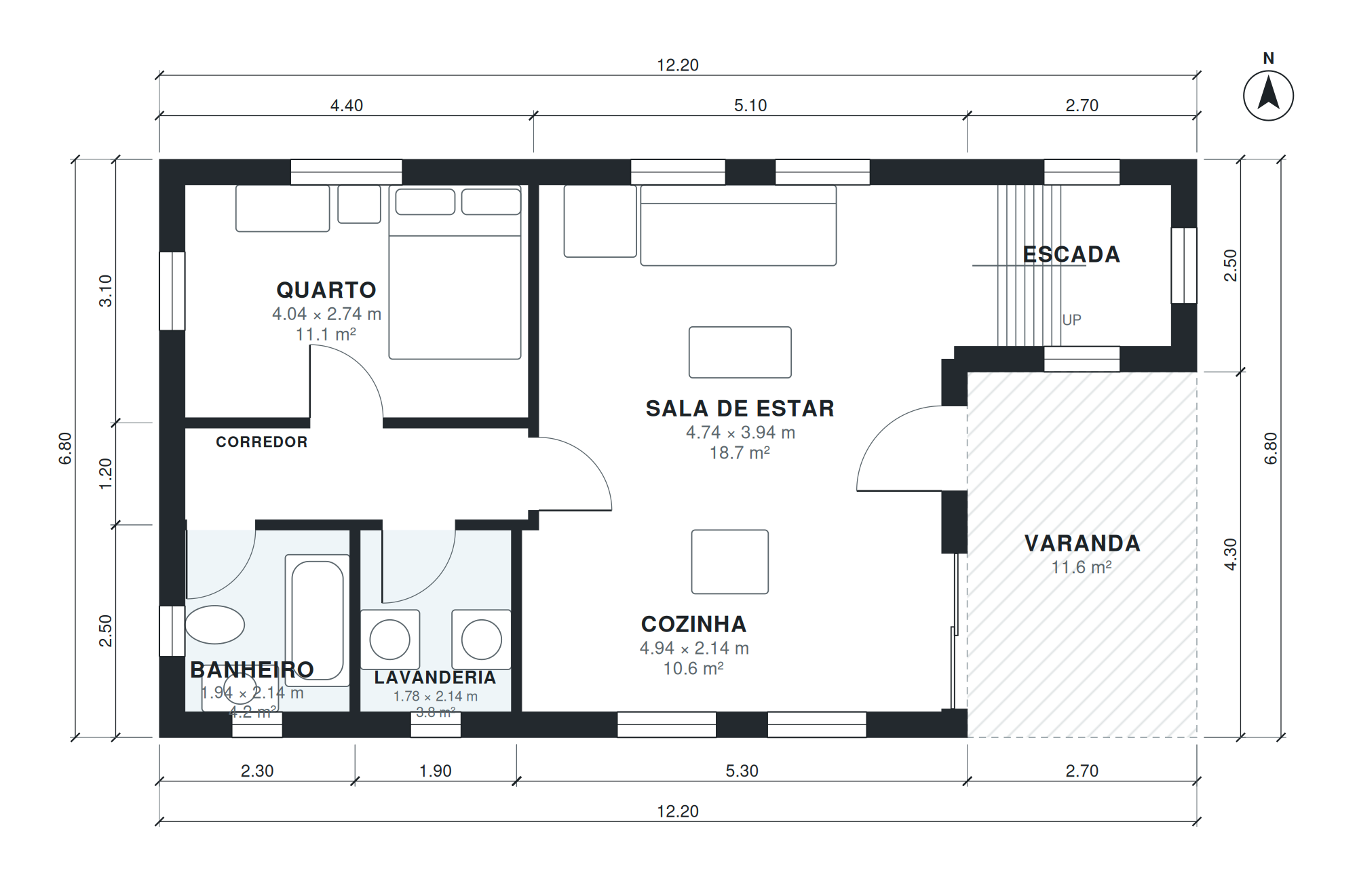

Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Banheiro | 1 | 1,94 × 2,14 m | 4,2 m² |
| Lavanderia | 1 | 1,78 × 2,14 m | 3,8 m² |
| Cozinha | 1 | 4,94 × 2,14 m | 10,6 m² |
| Corredor | 1 | 4,04 × 1,08 m | 4,4 m² |
| Quarto | 1 | 4,04 × 2,74 m | 11,1 m² |
| Sala de estar | 1 | 4,74 × 3,94 m | 18,7 m² |
| Escada | 1 | 2,34 × 1,90 m | 4,4 m² |
| Escada | 2 | 2,34 × 2,14 m | 5,0 m² |
| Mezanino dormitório | 2 | 2,64 × 6,20 m | 16,4 m² |
| Lavabo | 2 | 2,34 × 1,04 m | 2,4 m² |
| Mezanino | 2 | 2,34 × 2,78 m | 6,5 m² |
Para quem é esta planta?
Esta planta é para casais, famílias pequenas e quem quer uma casa mais compacta. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 19 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Cabin with a sleeping loft: ground floor with 1 bedroom, full bath, open living room and kitchen, laundry, covered porch; upper level loft used as a second bedroom with a half bath. About 1,100 sq ft of living space.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
110 m² de área útil, medidos pelo lado interno das paredes e sem os 12 m² de varandas e pátios. A projeção externa é de 12,2 × 6,8 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 12,2 × 6,8 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 19 × 17 m (323 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
