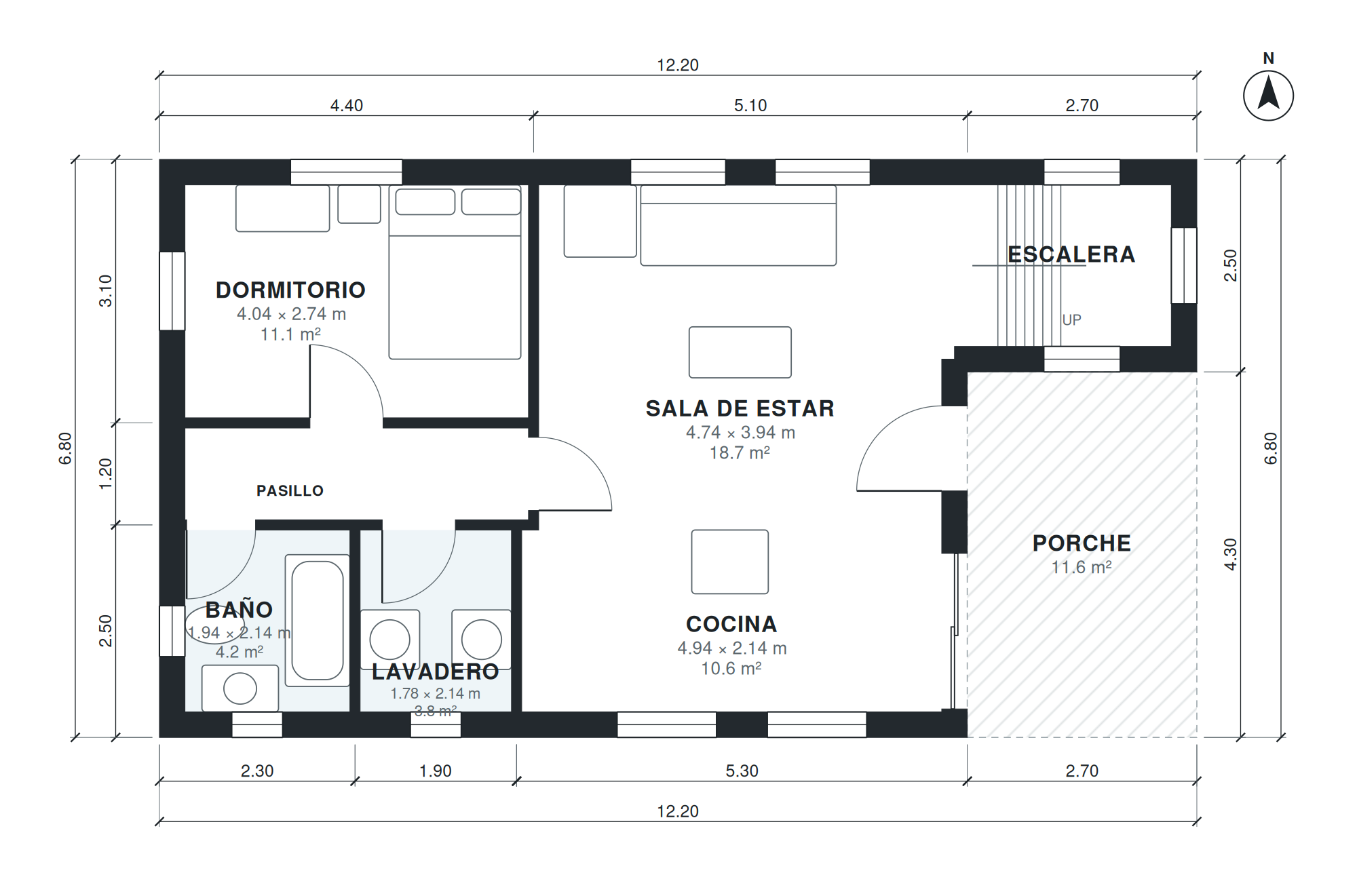

Este plano de cabaña tiene 110 m² habitables repartidos en 2 plantas, sobre una huella de 12,2 × 6,8 m. Tiene 2 dormitorios, 1 baño más un aseo de cortesía. Porches y patios suman 12 m² más al aire libre.
La sala de estar mide 4,7 × 3,9 m (19 m²) y la cocina 4,9 × 2,1 m. En la planta alta están: altillo dormitorio y aseo.
Puntos clave de la distribución
- 2 dormitorios secundarios de 11 a 16 m².
- Cocina de 11 m².
- Lavadero.
- Porche con 12 m² exteriores.
- Escalera interior; los dormitorios quedan separados de la zona de día.
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|
| Baño | 1 | 1,94 × 2,14 m | 4,2 m² |
| Lavadero | 1 | 1,78 × 2,14 m | 3,8 m² |
| Cocina | 1 | 4,94 × 2,14 m | 10,6 m² |
| Pasillo | 1 | 4,04 × 1,08 m | 4,4 m² |
| Dormitorio | 1 | 4,04 × 2,74 m | 11,1 m² |
| Sala de estar | 1 | 4,74 × 3,94 m | 18,7 m² |
| Escalera | 1 | 2,34 × 1,90 m | 4,4 m² |
| Escalera | 2 | 2,34 × 2,14 m | 5,0 m² |
| Altillo dormitorio | 2 | 2,64 × 6,20 m | 16,4 m² |
| Aseo | 2 | 2,34 × 1,04 m | 2,4 m² |
| Altillo | 2 | 2,34 × 2,78 m | 6,5 m² |
¿Para quién es este plano?
Este plano encaja con parejas, familias pequeñas y personas que quieren reducir espacio. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 19 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Cabin with a sleeping loft: ground floor with 1 bedroom, full bath, open living room and kitchen, laundry, covered porch; upper level loft used as a second bedroom with a half bath. About 1,100 sq ft of living space.”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de cabaña?
110 m² habitables, medidos por el interior de los muros ni los 12 m² de porches y patios. La huella exterior es de 12,2 × 6,8 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 12,2 × 6,8 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 19 × 17 m (323 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
