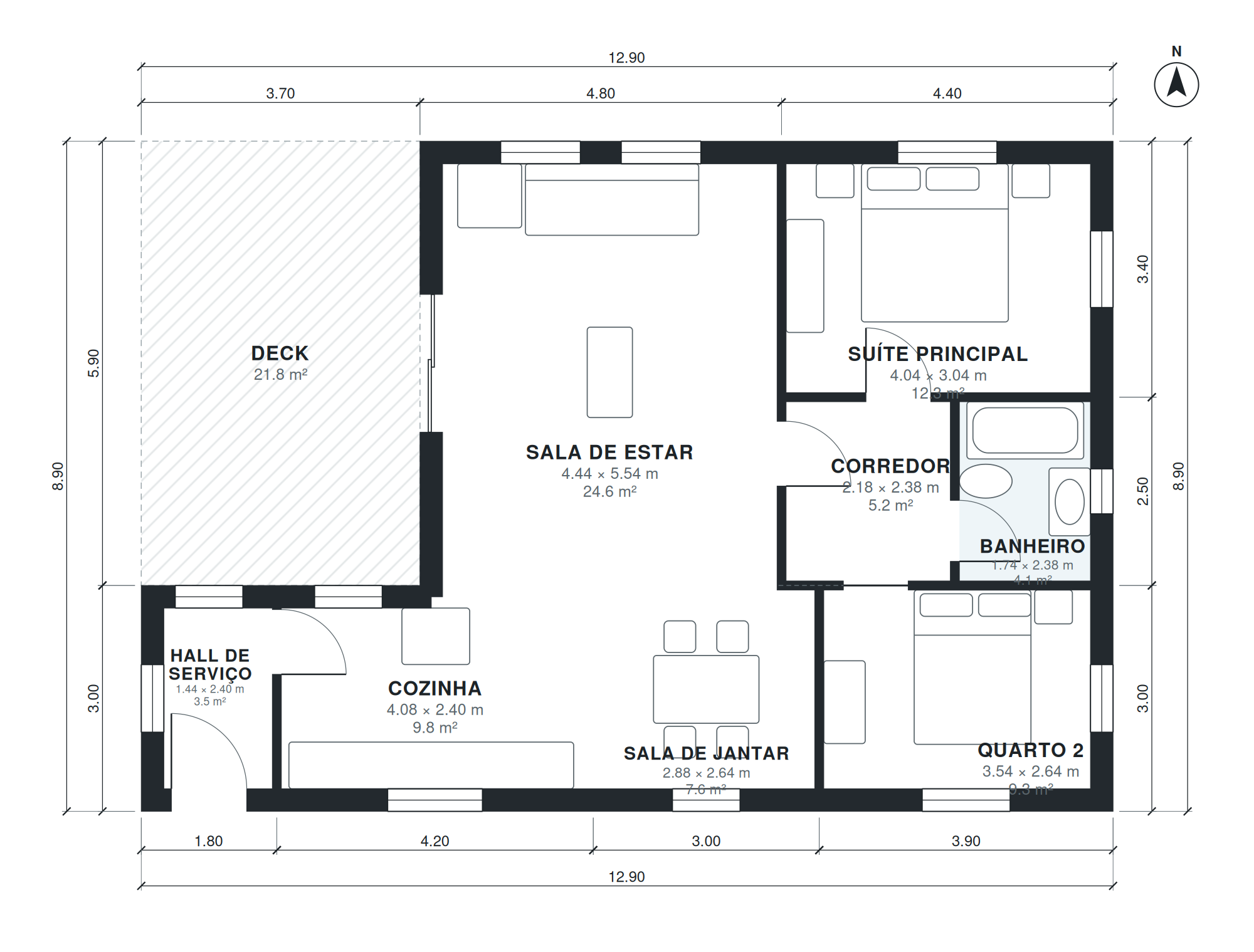

Esta planta de chalé tem 93 m² de área útil em um único pavimento, numa projeção de 12,9 × 8,9 m. São 2 quartos, 1 banheiro. Varandas e pátios somam mais 22 m² de área externa.
A sala de estar mede 4,4 × 5,5 m (25 m²), a cozinha 4,1 × 2,4 m e a sala de jantar 2,9 × 2,6 m. A suíte principal tem 4,0 × 3,0 m.
Destaques da planta
- Um quarto adicional de 9 m².
- Cozinha de 10 m², integrada à sala de jantar.
- hall de serviço com entrada independente.
- pátio ou deck com 22 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Hall de serviço | 1,44 × 2,40 m | 3,5 m² |
| Cozinha | 4,08 × 2,40 m | 9,8 m² |
| Sala de jantar | 2,88 × 2,64 m | 7,6 m² |
| Quarto 2 | 3,54 × 2,64 m | 9,3 m² |
| Sala de estar | 4,44 × 5,54 m | 24,6 m² |
| Corredor | 2,18 × 2,38 m | 5,2 m² |
| Banheiro | 1,74 × 2,38 m | 4,1 m² |
| Suíte principal | 4,04 × 3,04 m | 12,3 m² |
Para quem é esta planta?
Esta planta é para casais, famílias pequenas e quem quer uma casa mais compacta. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 19 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Mountain cabin, 2 bedrooms, 1 bath, open kitchen and living with big deck, mudroom, about 1,000 sq ft.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
93 m² de área útil, medidos pelo lado interno das paredes e sem os 22 m² de varandas e pátios. A projeção externa é de 12,9 × 8,9 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 12,9 × 8,9 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 19 × 19 m (361 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
