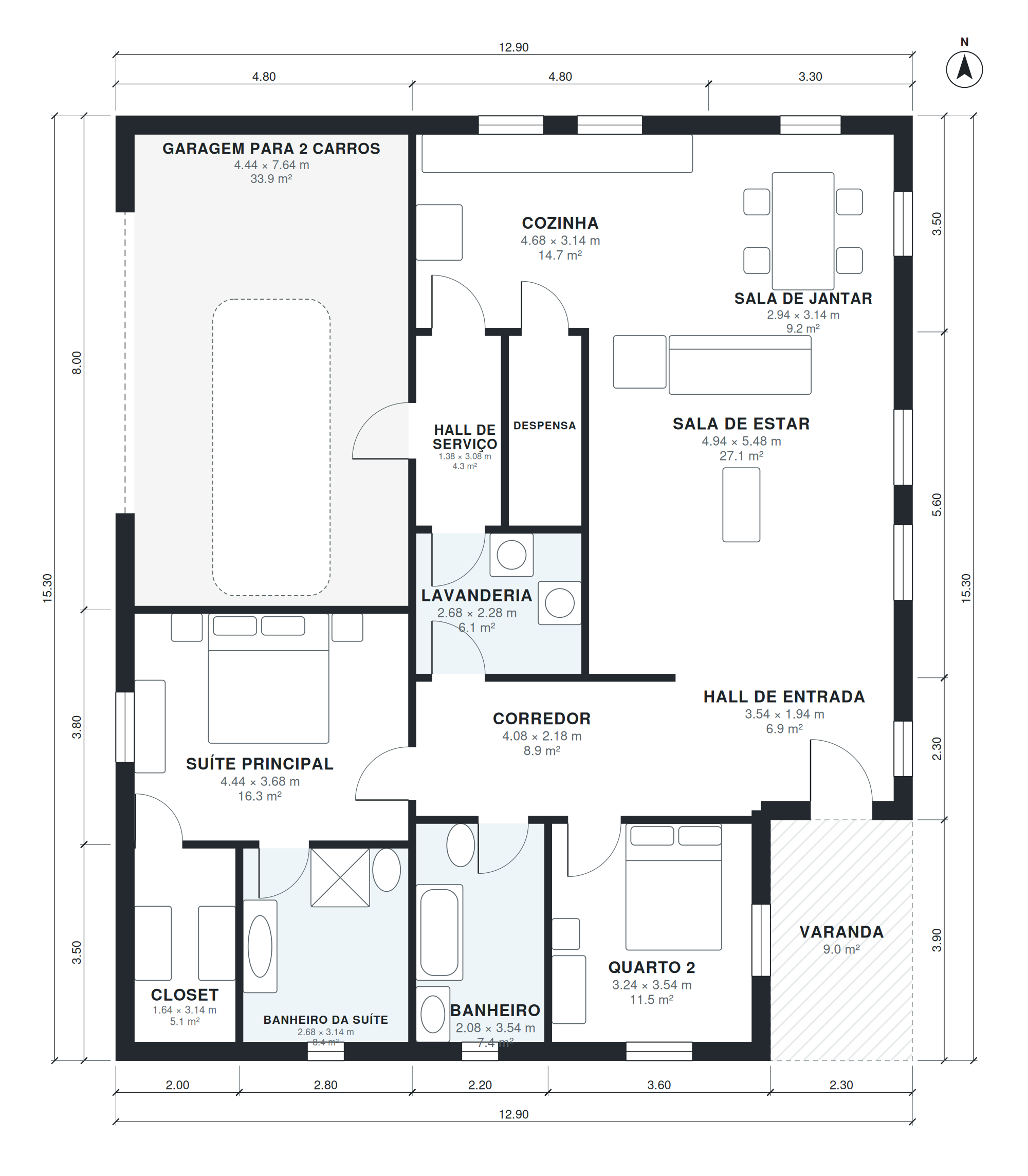

Esta planta de casa térrea estilo rancho tem 150 m² de área útil em um único pavimento, numa projeção de 12,9 × 15,3 m. São 2 quartos, 2 banheiros e garagem para 2 carros. Varandas e pátios somam mais 9 m² de área externa.
A sala de estar mede 4,9 × 5,5 m (27 m²), a cozinha 4,7 × 3,1 m e a sala de jantar 2,9 × 3,1 m. A suíte principal tem 4,4 × 3,7 m, com banheiro de 2,7 × 3,1 m e closet de 1,6 × 3,1 m.
Destaques da planta
- Suíte principal de 16 m² com banheiro privativo e closet (1,6 × 3,1 m).
- Um quarto adicional de 11 m².
- Cozinha de 15 m² e despensa, integrada à sala de jantar.
- Lavanderia e hall de serviço com entrada independente.
- Garagem para 2 carros de 4,4 × 7,6 m (fora da área útil).
- Varanda com 9 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Closet | 1,64 × 3,14 m | 5,1 m² |
| Banheiro da suíte | 2,68 × 3,14 m | 8,4 m² |
| Suíte principal | 4,44 × 3,68 m | 16,3 m² |
| Garagem para 2 carros | 4,44 × 7,64 m | 33,9 m² |
| Banheiro | 2,08 × 3,54 m | 7,4 m² |
| Quarto 2 | 3,24 × 3,54 m | 11,5 m² |
| Corredor | 4,08 × 2,18 m | 8,9 m² |
| Hall de entrada | 3,54 × 1,94 m | 6,9 m² |
| Lavanderia | 2,68 × 2,28 m | 6,1 m² |
| Hall de serviço | 1,38 × 3,08 m | 4,3 m² |
| Despensa | 1,18 × 3,08 m | 3,6 m² |
| Sala de estar | 4,94 × 5,48 m | 27,1 m² |
| Cozinha | 4,68 × 3,14 m | 14,7 m² |
| Sala de jantar | 2,94 × 3,14 m | 9,2 m² |
Para quem é esta planta?
Esta planta é para casais, famílias pequenas e quem quer uma casa mais compacta. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 19 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story wheelchair-accessible ranch house, 2 bedrooms, 2 baths, no steps, 5 ft turning circles in baths, roll-in shower, open kitchen and living, laundry, attached 2-car garage, front porch, about 1,600 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa térrea estilo rancho?
150 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (34 m²) e sem os 9 m² de varandas e pátios. A projeção externa é de 12,9 × 15,3 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 12,9 × 15,3 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 19 × 26 m (494 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
