Esta planta de sobrado tem 223 m² de área útil em 2 pavimentos, numa projeção de 16,4 × 9,1 m. São 4 quartos, 3 banheiros e lavabo, garagem para 2 carros.

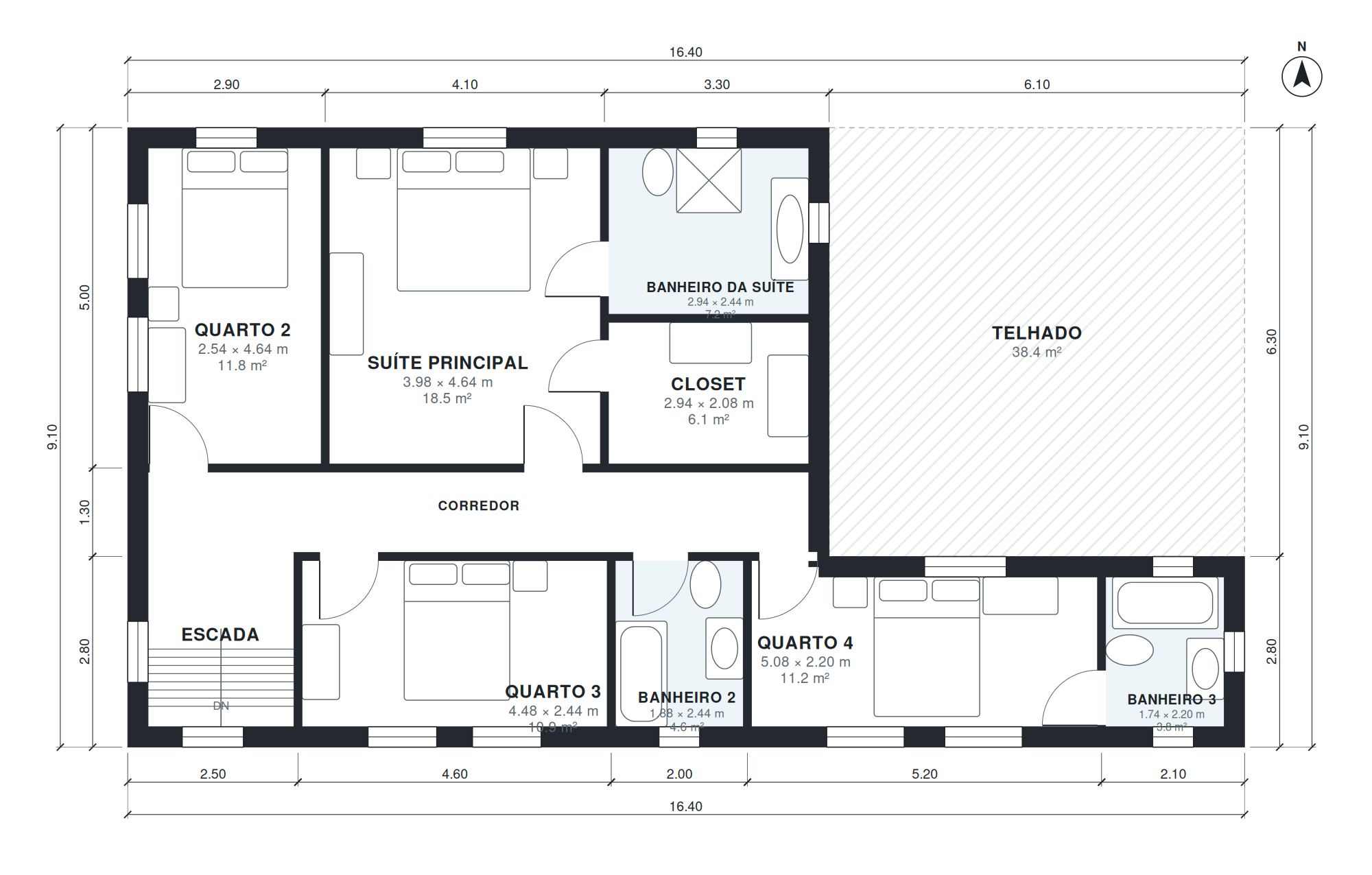

A sala de estar mede 4,3 × 5,6 m (24 m²), a cozinha 4,7 × 2,7 m, com ilha e a sala de jantar 3,7 × 2,7 m. A suíte principal tem 3,7 × 4,6 m, com banheiro de 3,1 × 2,4 m e closet de 3,1 × 2,1 m. No pavimento superior ficam: quarto 2, suíte principal, closet, banheiro da suíte, quarto 3, banheiro 2, quarto 4 e banheiro 3.
Destaques da planta
- Suíte principal de 17 m² com banheiro privativo e closet (3,1 × 2,1 m).
- 3 quartos adicionais de 10 a 12 m².
- Cozinha de 13 m² com ilha, integrada à sala de jantar.
- Garagem para 2 carros de 5,7 × 5,6 m (fora da área útil).
- Escada interna; os quartos ficam separados da área social.
Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Escada | 1 | 2,14 × 2,44 m | 5,2 m² |
| Sanitário | 1 | 1,08 × 2,44 m | 2,6 m² |
| Hall de entrada | 1 | 2,08 × 2,44 m | 5,1 m² |
| Corredor | 1 | 5,54 × 0,98 m | 5,4 m² |
| Sala íntima | 1 | 3,24 × 4,84 m | 15,7 m² |
| Escritório | 1 | 2,18 × 4,84 m | 10,6 m² |
| Sala de estar | 1 | 4,28 × 5,64 m | 24,1 m² |
| Garagem para 2 carros | 1 | 5,74 × 5,64 m | 32,4 m² |
| Sala de jantar | 1 | 3,68 × 2,74 m | 10,1 m² |
| Cozinha | 1 | 4,68 × 2,74 m | 12,8 m² |
| Utility Room | 1 | 1,54 × 2,74 m | 4,2 m² |
| Escada | 2 | 2,14 × 2,44 m | 5,2 m² |
| Corredor | 2 | 9,70 × 1,18 m | 11,4 m² |
| Quarto 2 | 2 | 2,64 × 4,64 m | 12,2 m² |
| Suíte principal | 2 | 3,68 × 4,64 m | 17,1 m² |
| Closet | 2 | 3,14 × 2,08 m | 6,5 m² |
| Banheiro da suíte | 2 | 3,14 × 2,44 m | 7,7 m² |
| Quarto 3 | 2 | 4,48 × 2,44 m | 10,9 m² |
| Banheiro 2 | 2 | 1,88 × 2,44 m | 4,6 m² |
| Quarto 4 | 2 | 4,68 × 2,20 m | 10,3 m² |
| Banheiro 3 | 2 | 2,14 × 2,20 m | 4,7 m² |
Para quem é esta planta?
Esta planta é para famílias grandes ou que moram com várias gerações. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 23 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Two-story house, 4 bedrooms, 3.5 baths, ground floor open kitchen with island, dining, living, family room, study, guest WC, utility room; upstairs primary suite with dressing room, 3 bedrooms, 2 baths, attached 2-car garage, about 220 m² (2,368 sq ft) of living space (garage not included). Metric European / Latin American layout: compact rooms, no basement.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de sobrado?
223 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (32 m²). A projeção externa é de 16,4 × 9,1 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 16,4 × 9,1 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 23 × 20 m (460 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
