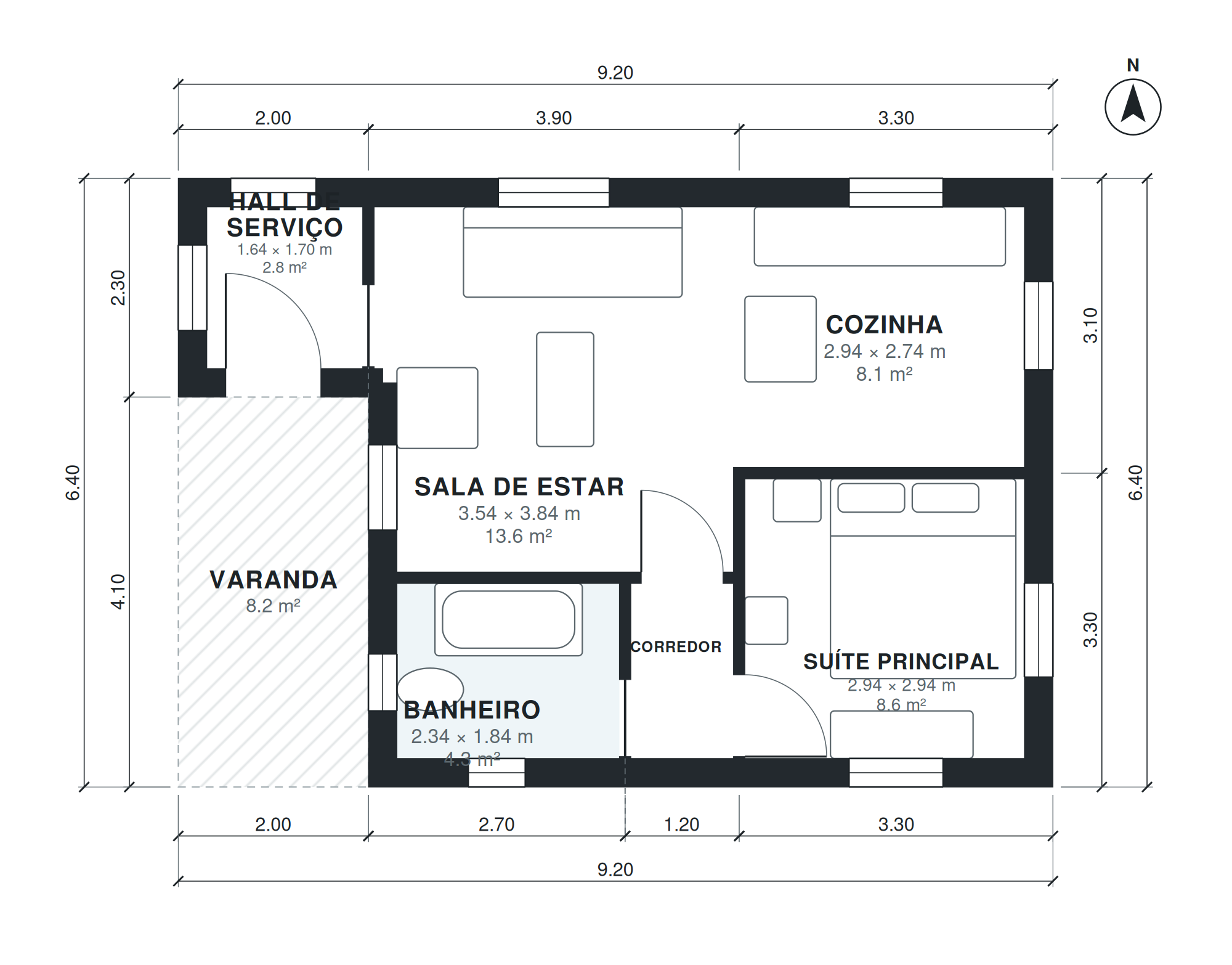

Esta planta de chalé tem 51 m² de área útil em um único pavimento, numa projeção de 9,2 × 6,4 m. São 1 quarto, 1 banheiro. Varandas e pátios somam mais 8 m² de área externa.
A sala de estar mede 3,5 × 3,8 m (14 m²) e a cozinha 2,9 × 2,7 m. A suíte principal tem 2,9 × 2,9 m.
Destaques da planta
- Cozinha de 8 m².
- hall de serviço com entrada independente.
- Varanda com 8 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Hall de serviço | 1,64 × 1,70 m | 2,8 m² |
| Banheiro | 2,34 × 1,84 m | 4,3 m² |
| Corredor | 1,08 × 1,84 m | 2,0 m² |
| Sala de estar | 3,54 × 3,84 m | 13,6 m² |
| Suíte principal | 2,94 × 2,94 m | 8,6 m² |
| Cozinha | 2,94 × 2,74 m | 8,1 m² |
Para quem é esta planta?
Esta planta é para uma pessoa ou um casal, casa de fim de semana ou imóvel para alugar. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 16 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Small one-story cabin, 1 bedroom, 1 bath, open living room and kitchen, mudroom entry, covered porch, about 550 sq ft.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
51 m² de área útil, medidos pelo lado interno das paredes e sem os 8 m² de varandas e pátios. A projeção externa é de 9,2 × 6,4 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 9,2 × 6,4 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 16 × 17 m (272 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
