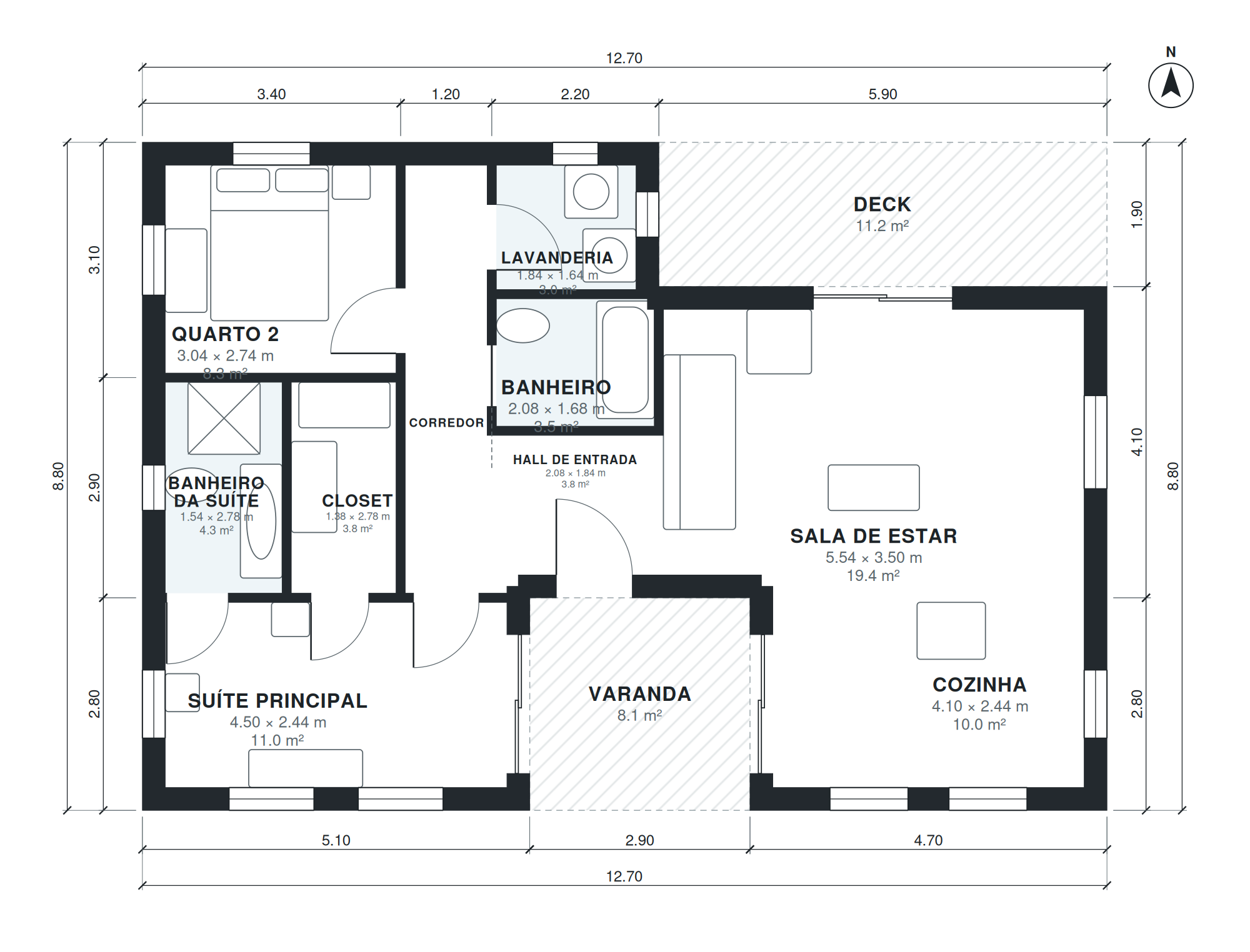

Esta planta de chalé tem 92 m² de área útil em um único pavimento, numa projeção de 12,7 × 8,8 m. São 2 quartos, 2 banheiros. Varandas e pátios somam mais 19 m² de área externa.
A sala de estar mede 5,5 × 3,5 m (19 m²) e a cozinha 4,1 × 2,4 m. A suíte principal tem 4,5 × 2,4 m, com banheiro de 1,5 × 2,8 m e closet de 1,4 × 2,8 m.
Destaques da planta
- Suíte principal de 11 m² com banheiro privativo e closet (1,4 × 2,8 m).
- Um quarto adicional de 8 m².
- Cozinha de 10 m².
- Lavanderia.
- Varanda e pátio ou deck com 19 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Suíte principal | 4,50 × 2,44 m | 11,0 m² |
| Cozinha | 4,10 × 2,44 m | 10,0 m² |
| Banheiro da suíte | 1,54 × 2,78 m | 4,3 m² |
| Closet | 1,38 × 2,78 m | 3,8 m² |
| Quarto 2 | 3,04 × 2,74 m | 8,3 m² |
| Corredor | 1,08 × 5,64 m | 6,1 m² |
| Hall de entrada | 2,08 × 1,84 m | 3,8 m² |
| Banheiro | 2,08 × 1,68 m | 3,5 m² |
| Lavanderia | 1,84 × 1,64 m | 3,0 m² |
| Sala de estar | 5,54 × 3,50 m | 19,4 m² |
Para quem é esta planta?
Esta planta é para casais, famílias pequenas e quem quer uma casa mais compacta. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 19 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story modern cabin, 2 bedrooms, 2 baths, open kitchen and living with large windows, laundry, deck, front porch, about 1,000 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
92 m² de área útil, medidos pelo lado interno das paredes e sem os 19 m² de varandas e pátios. A projeção externa é de 12,7 × 8,8 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 12,7 × 8,8 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 19 × 19 m (361 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
