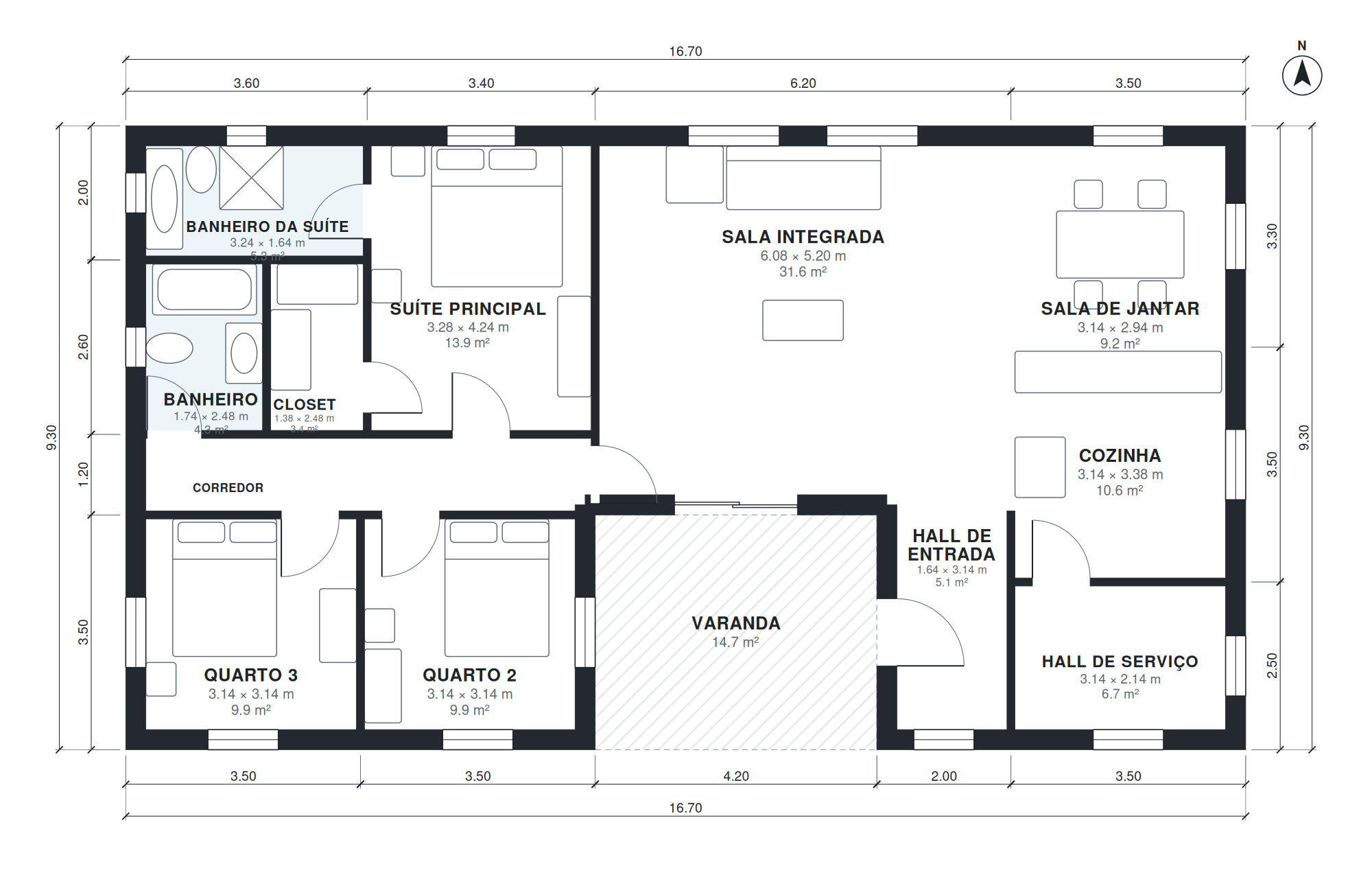

Esta planta de chalé tem 141 m² de área útil em um único pavimento, numa projeção de 16,7 × 9,3 m. São 3 quartos, 2 banheiros. Varandas e pátios somam mais 15 m² de área externa.
A sala integrada mede 6,1 × 5,2 m (32 m²), a cozinha 3,1 × 3,4 m e a sala de jantar 3,1 × 2,9 m. A suíte principal tem 3,3 × 4,2 m, com banheiro de 3,2 × 1,6 m e closet de 1,4 × 2,5 m.
Destaques da planta
- Suíte principal de 14 m² com banheiro privativo e closet (1,4 × 2,5 m).
- 2 quartos adicionais de 10 m² cada.
- Cozinha de 11 m², integrada à sala de jantar.
- hall de serviço com entrada independente.
- Varanda com 15 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Quarto 3 | 3,14 × 3,14 m | 9,9 m² |
| Quarto 2 | 3,14 × 3,14 m | 9,9 m² |
| Corredor | 6,64 × 1,08 m | 7,2 m² |
| Banheiro | 1,74 × 2,48 m | 4,3 m² |
| Closet | 1,38 × 2,48 m | 3,4 m² |
| Banheiro da suíte | 3,24 × 1,64 m | 5,3 m² |
| Suíte principal | 3,28 × 4,24 m | 13,9 m² |
| Hall de entrada | 1,64 × 3,14 m | 5,1 m² |
| Sala integrada | 6,08 × 5,20 m | 31,6 m² |
| Hall de serviço | 3,14 × 2,14 m | 6,7 m² |
| Cozinha | 3,14 × 3,38 m | 10,6 m² |
| Sala de jantar | 3,14 × 2,94 m | 9,2 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 23 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story log cabin: 3 bedrooms, 2 baths, great room with stone fireplace open to kitchen and dining, mudroom with laundry, deep covered porch, about 1,500 sq ft of living space.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de chalé?
141 m² de área útil, medidos pelo lado interno das paredes e sem os 15 m² de varandas e pátios. A projeção externa é de 16,7 × 9,3 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 16,7 × 9,3 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 23 × 20 m (460 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
