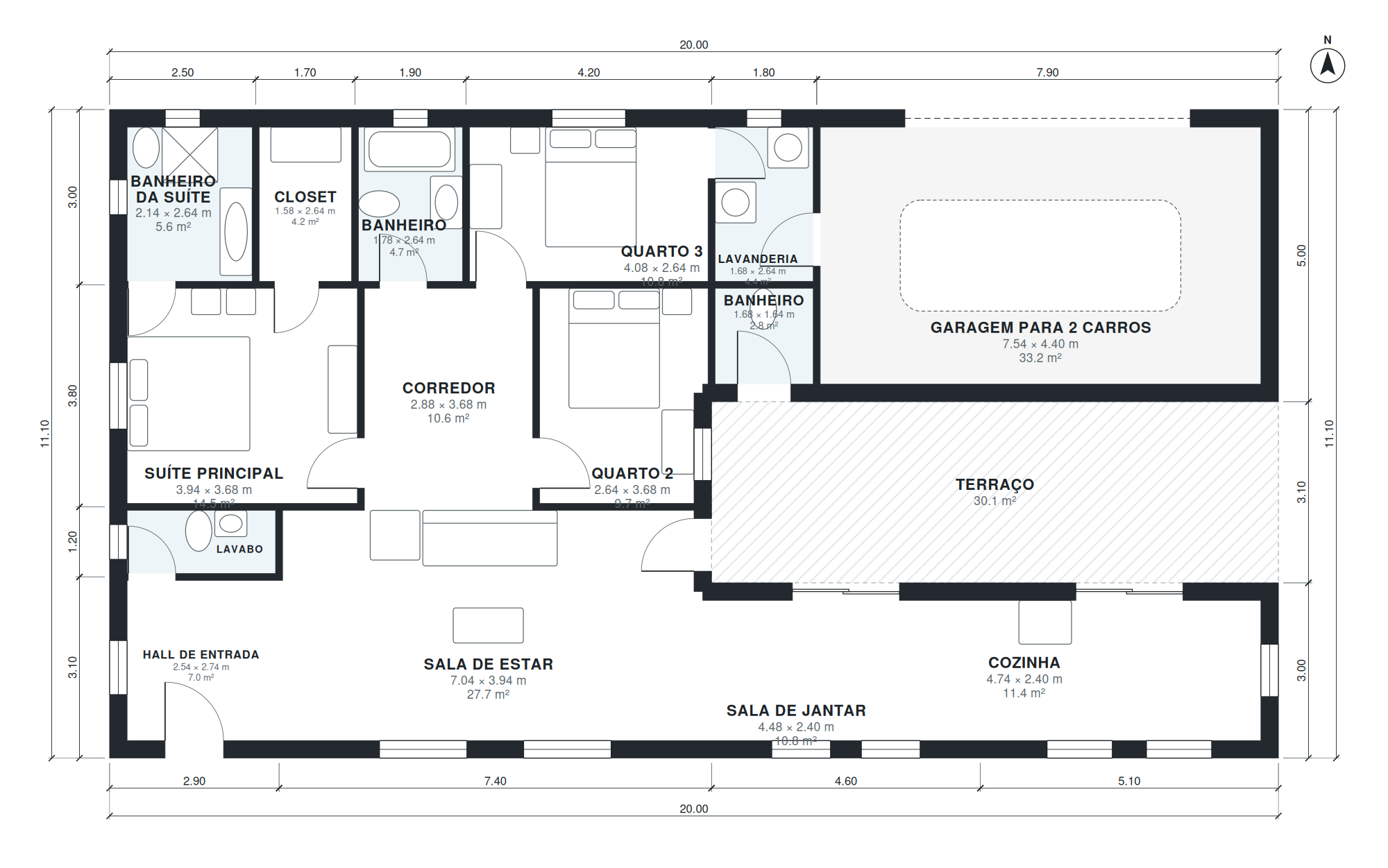

Esta planta de casa tem 152 m² de área útil em um único pavimento, numa projeção de 20,0 × 11,1 m. São 3 quartos, 3 banheiros e lavabo, garagem para 2 carros.
A sala de estar mede 7,0 × 3,9 m (28 m²), a cozinha 4,7 × 2,4 m e a sala de jantar 4,5 × 2,4 m. A suíte principal tem 3,9 × 3,7 m, com banheiro de 2,1 × 2,6 m e closet de 1,6 × 2,6 m.
Destaques da planta
- Suíte principal de 14 m² com banheiro privativo e closet (1,6 × 2,6 m).
- 2 quartos adicionais de 10 a 11 m².
- Cozinha de 11 m², integrada à sala de jantar.
- Lavanderia.
- Garagem para 2 carros de 7,5 × 4,4 m (fora da área útil).
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Hall de entrada | 2,54 × 2,74 m | 7,0 m² |
| Lavabo | 2,54 × 1,08 m | 2,7 m² |
| Sala de estar | 7,04 × 3,94 m | 27,7 m² |
| Suíte principal | 3,94 × 3,68 m | 14,5 m² |
| Corredor | 2,88 × 3,68 m | 10,6 m² |
| Quarto 2 | 2,64 × 3,68 m | 9,7 m² |
| Banheiro da suíte | 2,14 × 2,64 m | 5,6 m² |
| Closet | 1,58 × 2,64 m | 4,2 m² |
| Banheiro | 1,78 × 2,64 m | 4,7 m² |
| Quarto 3 | 4,08 × 2,64 m | 10,8 m² |
| Sala de jantar | 4,48 × 2,40 m | 10,8 m² |
| Cozinha | 4,74 × 2,40 m | 11,4 m² |
| Banheiro | 1,68 × 1,64 m | 2,8 m² |
| Lavanderia | 1,68 × 2,64 m | 4,4 m² |
| Garagem para 2 carros | 7,54 × 4,40 m | 33,2 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 26 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story house, 3 bedrooms, 2 baths, living, dining and open kitchen opening onto a pool terrace, outdoor shower room by the pool, primary suite, laundry, attached 2-car garage, about 150 m² (1,615 sq ft) of living space (garage not included). Metric European / Latin American layout: compact rooms, no basement.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa?
152 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (33 m²). A projeção externa é de 20,0 × 11,1 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 20,0 × 11,1 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 26 × 22 m (572 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
