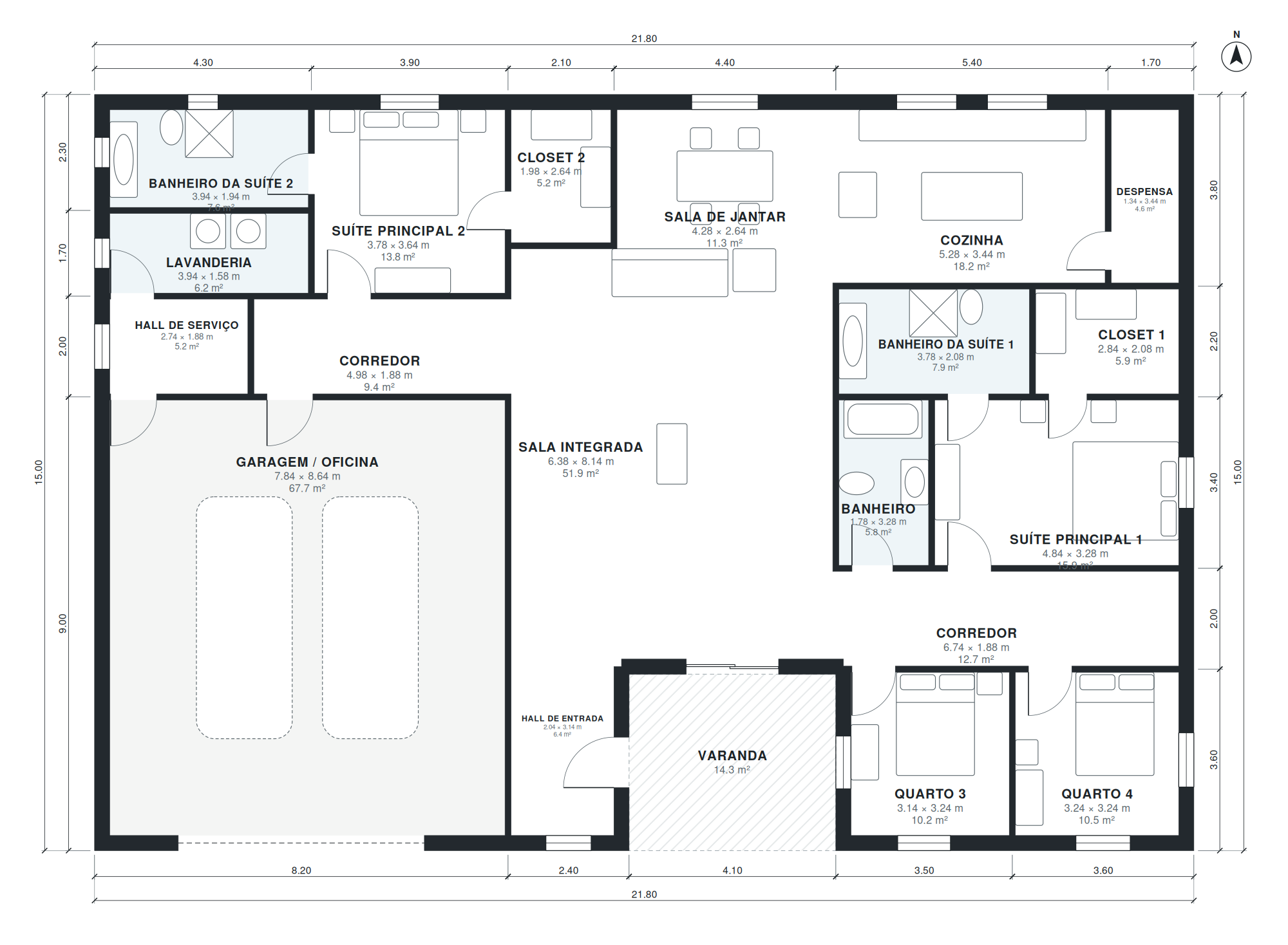

Esta planta de barndominium tem 239 m² de área útil em um único pavimento, numa projeção de 21,8 × 15,0 m. São 4 quartos, 3 banheiros e garagem para 2 carros. Varandas e pátios somam mais 14 m² de área externa.
A sala integrada mede 6,4 × 8,1 m (52 m²), a cozinha 5,3 × 3,4 m e a sala de jantar 4,3 × 2,6 m. A suíte principal tem 4,8 × 3,3 m, com banheiro de 3,9 × 1,9 m e closet de 2,0 × 2,6 m.
Destaques da planta
- Suíte principal de 16 m² com banheiro privativo e closet (2,0 × 2,6 m).
- 2 quartos adicionais de 10 m² cada.
- Cozinha de 18 m² e despensa, integrada à sala de jantar.
- Lavanderia e hall de serviço com entrada independente.
- Garagem / oficina de 7,8 × 8,6 m (fora da área útil).
- Varanda com 14 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Garagem / oficina | 7,84 × 8,64 m | 67,7 m² |
| Hall de serviço | 2,74 × 1,88 m | 5,2 m² |
| Corredor | 4,98 × 1,88 m | 9,4 m² |
| Lavanderia | 3,94 × 1,58 m | 6,2 m² |
| Banheiro da suíte 2 | 3,94 × 1,94 m | 7,6 m² |
| Suíte principal 2 | 3,78 × 3,64 m | 13,8 m² |
| Hall de entrada | 2,04 × 3,14 m | 6,4 m² |
| Sala integrada | 6,38 × 8,14 m | 51,9 m² |
| Closet 2 | 1,98 × 2,64 m | 5,2 m² |
| Sala de jantar | 4,28 × 2,64 m | 11,3 m² |
| Quarto 3 | 3,14 × 3,24 m | 10,2 m² |
| Quarto 4 | 3,24 × 3,24 m | 10,5 m² |
| Corredor | 6,74 × 1,88 m | 12,7 m² |
| Banheiro | 1,78 × 3,28 m | 5,8 m² |
| Suíte principal 1 | 4,84 × 3,28 m | 15,9 m² |
| Banheiro da suíte 1 | 3,78 × 2,08 m | 7,9 m² |
| Closet 1 | 2,84 × 2,08 m | 5,9 m² |
| Cozinha | 5,28 × 3,44 m | 18,2 m² |
| Despensa | 1,34 × 3,44 m | 4,6 m² |
Para quem é esta planta?
Esta planta é para famílias grandes ou que moram com várias gerações. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 28 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story barndominium with 2 master suites at opposite ends (each with walk-in closet and bath), 2 more bedrooms and a hall bath, open great room and kitchen, laundry, attached shop, porch, about 2,600 sq ft of living space.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de barndominium?
239 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (68 m²) e sem os 14 m² de varandas e pátios. A projeção externa é de 21,8 × 15,0 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 21,8 × 15,0 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 28 × 25 m (700 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
