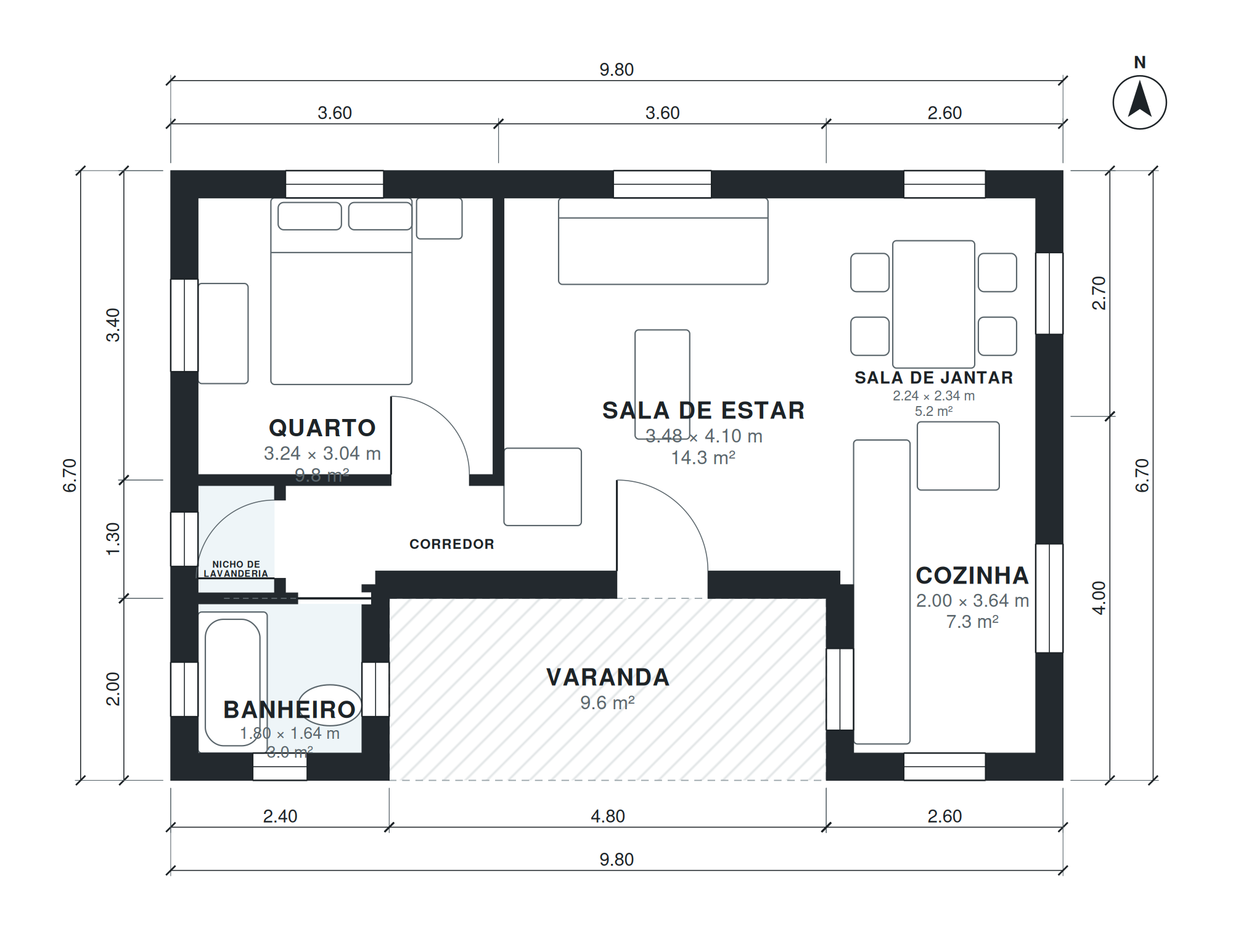

Esta planta de edícula tem 56 m² de área útil em um único pavimento, numa projeção de 9,8 × 6,7 m. São 1 quarto, 1 banheiro. Varandas e pátios somam mais 10 m² de área externa.
A sala de estar mede 3,5 × 4,1 m (14 m²), a cozinha 2,0 × 3,6 m e a sala de jantar 2,2 × 2,3 m.
Destaques da planta
- Um quarto adicional de 10 m².
- Cozinha de 7 m², integrada à sala de jantar.
- Lavanderia.
- Varanda com 10 m² externos.
Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Banheiro | 1,80 × 1,64 m | 3,0 m² |
| Nicho de lavanderia | 0,84 × 1,18 m | 1,0 m² |
| Corredor | 2,28 × 0,94 m | 2,1 m² |
| Quarto | 3,24 × 3,04 m | 9,8 m² |
| Sala de estar | 3,48 × 4,10 m | 14,3 m² |
| Cozinha | 2,00 × 3,64 m | 7,3 m² |
| Sala de jantar | 2,24 × 2,34 m | 5,2 m² |
Para quem é esta planta?
Feita para um terreno que já tem casa: edícula para hóspedes, kitnet para alugar, moradia para os pais ou apoio de piscina. Confira a área máxima que a prefeitura permite para construções secundárias.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Backyard cottage: 1 bedroom, 1 bath, open kitchen and living with vaulted feel, small dining spot, laundry closet, deep front porch, about 600 sq ft.”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de edícula?
56 m² de área útil, medidos pelo lado interno das paredes e sem os 10 m² de varandas e pátios. A projeção externa é de 9,8 × 6,7 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 9,8 × 6,7 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 16 × 17 m (272 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
