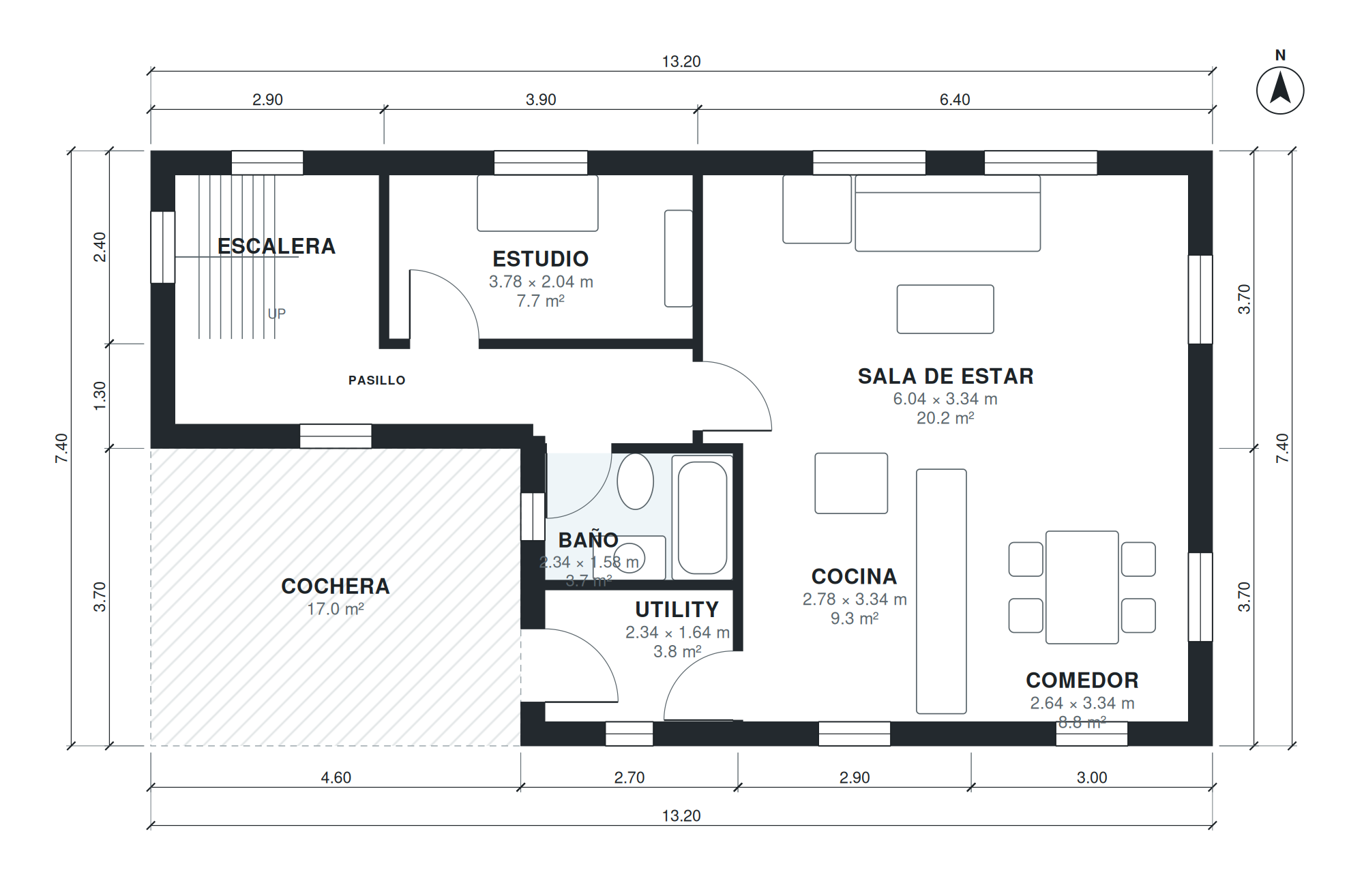

Este plano de casa tiene 160 m² habitables repartidos en 2 plantas, sobre una huella de 13,2 × 7,4 m. Tiene 4 dormitorios, 2 baños.

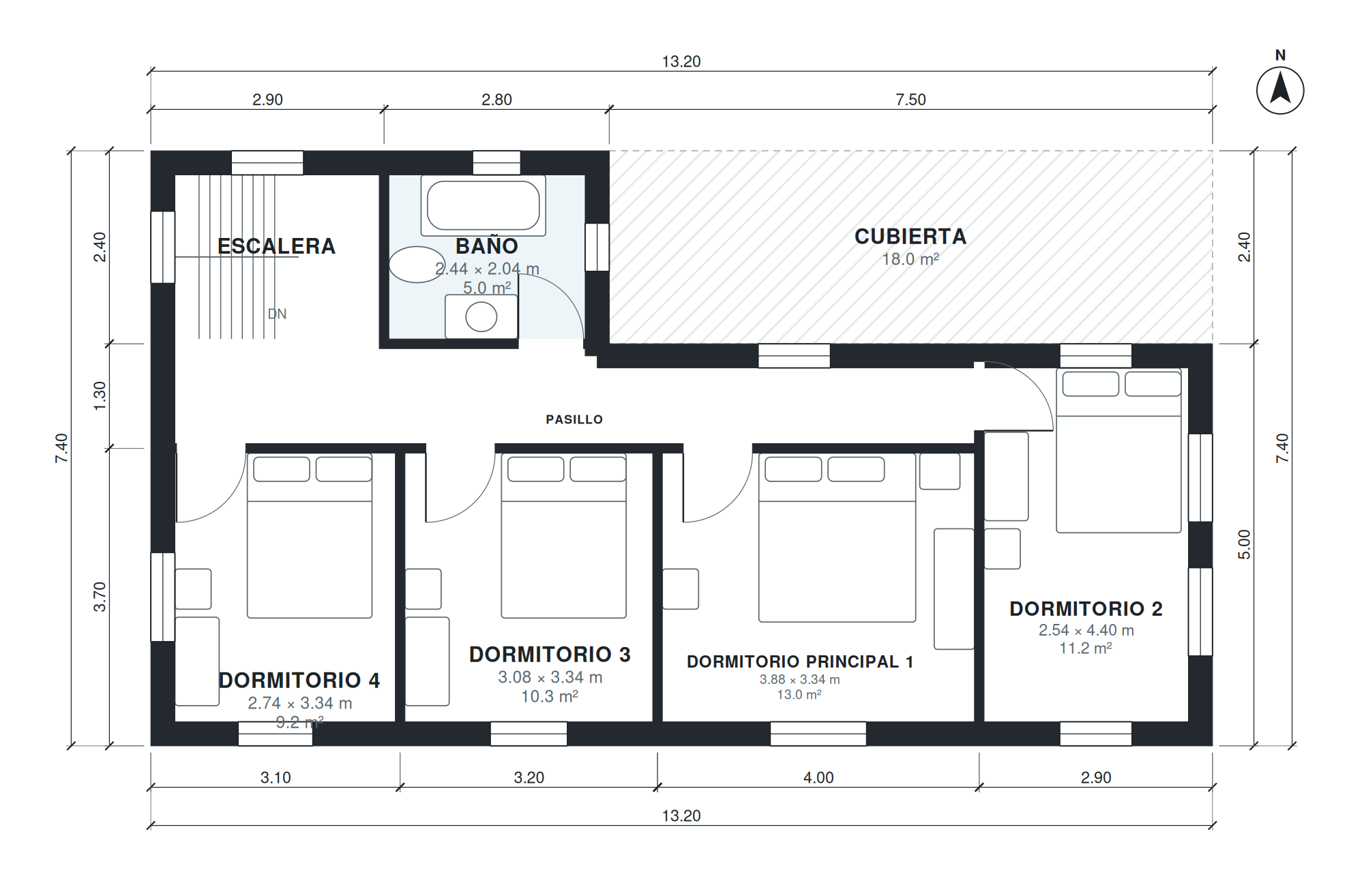

La sala de estar mide 6,0 × 3,3 m (20 m²), la cocina 2,8 × 3,3 m y el comedor 2,6 × 3,3 m. El dormitorio principal tiene 3,9 × 3,3 m. En la planta alta están: dormitorio 4, dormitorio 3, dormitorio principal 1, dormitorio 2 y baño.
Puntos clave de la distribución
- 3 dormitorios secundarios de 9 a 11 m².
- Cocina de 9 m², junto al comedor.
- Escalera interior; los dormitorios quedan separados de la zona de día.
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|
| Utility | 1 | 2,34 × 1,64 m | 3,8 m² |
| Baño | 1 | 2,34 × 1,58 m | 3,7 m² |
| Cocina | 1 | 2,78 × 3,34 m | 9,3 m² |
| Comedor | 1 | 2,64 × 3,34 m | 8,8 m² |
| Pasillo | 1 | 6,44 × 0,94 m | 6,1 m² |
| Escalera | 1 | 2,54 × 2,04 m | 5,2 m² |
| Estudio | 1 | 3,78 × 2,04 m | 7,7 m² |
| Sala de estar | 1 | 6,04 × 3,34 m | 20,2 m² |
| Escalera | 2 | 2,54 × 2,04 m | 5,2 m² |
| Dormitorio 4 | 2 | 2,74 × 3,34 m | 9,2 m² |
| Dormitorio 3 | 2 | 3,08 × 3,34 m | 10,3 m² |
| Dormitorio principal 1 | 2 | 3,88 × 3,34 m | 13,0 m² |
| Pasillo | 2 | 9,94 × 0,94 m | 9,3 m² |
| Dormitorio 2 | 2 | 2,54 × 4,40 m | 11,2 m² |
| Baño | 2 | 2,44 × 2,04 m | 5,0 m² |
¿Para quién es este plano?
Este plano encaja con familias numerosas o convivencia de varias generaciones. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 20 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Two-story timber frame house, 4 bedrooms, 2 baths, timber frame house on a regular grid, ground floor hall, open kitchen and dining, living with stove, study, shower room, utility; upstairs 4 bedrooms and a bath, covered carport for 1 car at the front, about 160 m² (1,722 sq ft) of living space (garage not included). Metric European / Latin American layout: compact rooms, no basement.”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de casa?
160 m² habitables, medidos por el interior de los muros. La huella exterior es de 13,2 × 7,4 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 13,2 × 7,4 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 20 × 18 m (360 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
