Esta planta de sobrado tem 170 m² de área útil em 2 pavimentos, numa projeção de 9,4 × 9,4 m. São 3 quartos, 2 banheiros e lavabo. Varandas e pátios somam mais 7 m² de área externa.
A sala de estar mede 7,0 × 3,3 m (23 m²), a cozinha 4,4 × 2,4 m e a sala de jantar 3,2 × 2,8 m. A suíte principal tem 3,6 × 4,6 m, com banheiro de 1,7 × 4,0 m e closet de 2,3 × 2,2 m. No pavimento superior ficam: suíte principal, closet, banheiro, quarto 2, banheiro da suíte e quarto 3.
Destaques da planta
- Suíte principal de 17 m² com banheiro privativo e closet (2,3 × 2,2 m).
- 2 quartos adicionais de 11 a 12 m².
- Cozinha de 11 m², integrada à sala de jantar.
- Lavanderia.
- Varanda com 7 m² externos.
- Escada interna; os quartos ficam separados da área social.

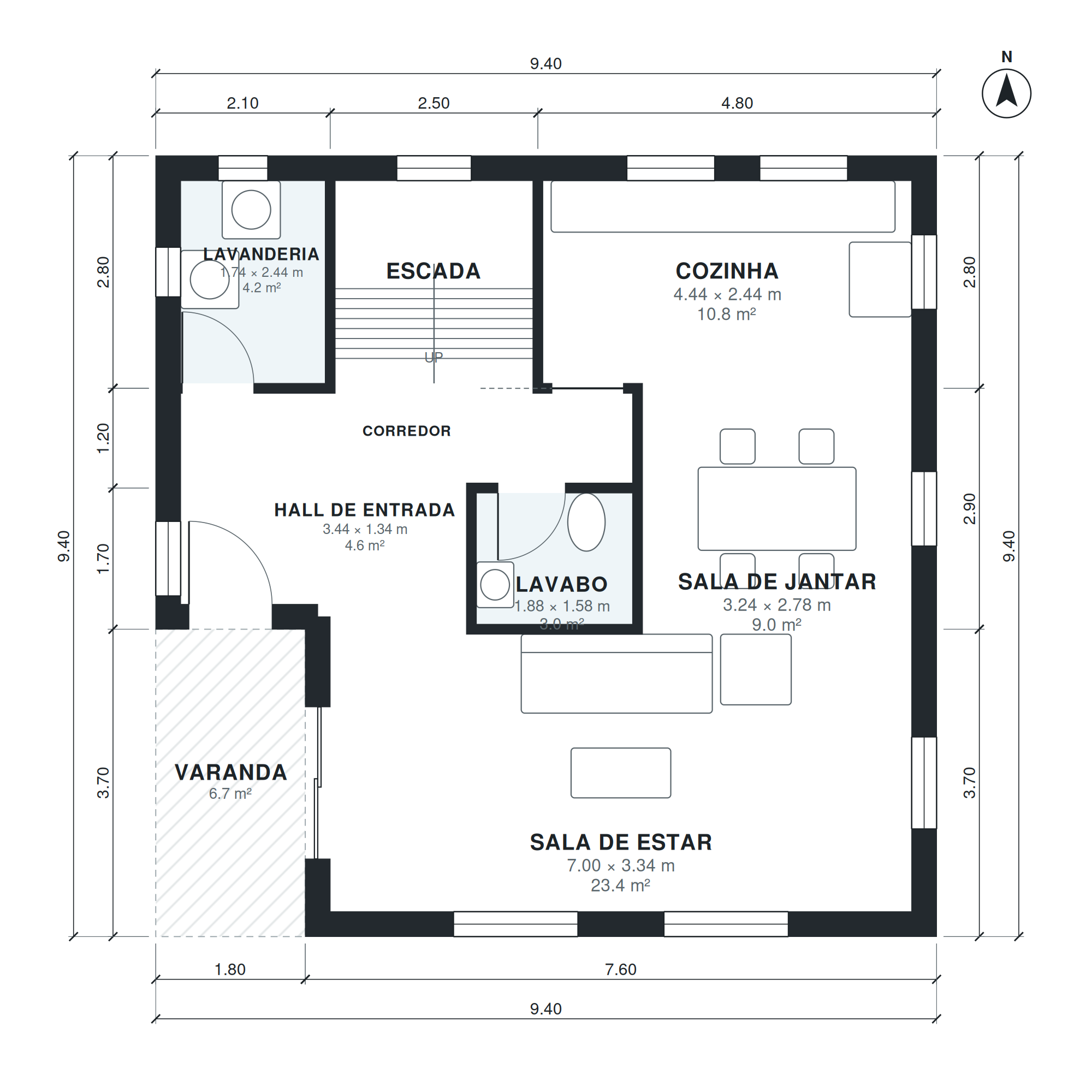

Medidas dos cômodos
| Cômodo | Pavimento | Medidas | Área |
|---|---|---|---|
| Escada | 1 | 2,38 × 2,44 m | 5,8 m² |
| Sala de estar | 1 | 7,00 × 3,34 m | 23,4 m² |
| Hall de entrada | 1 | 3,44 × 1,34 m | 4,6 m² |
| Lavabo | 1 | 1,88 × 1,58 m | 3,0 m² |
| Corredor | 1 | 5,44 × 1,08 m | 5,9 m² |
| Sala de jantar | 1 | 3,24 × 2,78 m | 9,0 m² |
| Lavanderia | 1 | 1,74 × 2,44 m | 4,2 m² |
| Cozinha | 1 | 4,44 × 2,44 m | 10,8 m² |
| Suíte principal | 2 | 3,64 × 4,64 m | 16,9 m² |
| Closet | 2 | 2,28 × 2,24 m | 5,1 m² |
| Banheiro | 2 | 2,28 × 2,28 m | 5,2 m² |
| Quarto 2 | 2 | 2,64 × 4,64 m | 12,2 m² |
| Banheiro da suíte | 2 | 1,74 × 4,04 m | 7,0 m² |
| Corredor | 2 | 6,94 × 1,48 m | 10,3 m² |
| Escada | 2 | 2,38 × 2,44 m | 5,8 m² |
| Quarto 3 | 2 | 4,44 × 2,44 m | 10,8 m² |
Para quem é esta planta?
Esta planta é para famílias com um ou dois filhos que querem um quarto de hóspedes ou escritório. Por ter dois pavimentos, ocupa menos terreno que uma casa térrea com a mesma área. Pede um terreno com pelo menos uns 16 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Two-story square-footprint house, 3 bedrooms, 2.5 baths, ground floor kitchen, dining, living, powder room, laundry; upstairs 3 bedrooms, front porch, about 1,900 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de sobrado?
170 m² de área útil, medidos pelo lado interno das paredes e sem os 7 m² de varandas e pátios. A projeção externa é de 9,4 × 9,4 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 9,4 × 9,4 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 16 × 20 m (320 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
