Deze plattegrond (moderne woning) heeft 222 m² woonoppervlak over 3 bouwlagen, met een footprint van 9,0 × 10,5 m. Er zijn 4 slaapkamers, 3 badkamers en een apart toilet, plus een garage voor 2 auto's. Veranda en terras voegen 15 m² buitenruimte toe.
De woonkamer is 3,2 × 7,4 m (24 m²), de keuken 6,1 × 2,3 m en de eethoek 3,3 × 3,4 m. De ouderslaapkamer is 4,9 × 3,2 m, met eigen badkamer (2,8 × 3,0 m) en inloopkast (2,0 × 3,0 m). Op de verdieping: eethoek, woonkamer, toilet, keuken, ouderbadkamer, inloopkast, ouderslaapkamer, slaapkamer 2, badkamer en slaapkamer 3.
Kenmerken van deze indeling
- Ouderslaapkamer van 16 m² met eigen badkamer en inloopkast (2,0 × 3,0 m).
- Nog 3 slaapkamers van 10 tot 11 m².
- Keuken van 14 m², direct aan de eethoek.
- Wasruimte.
- Garage voor 2 auto's van 8,4 × 3,8 m (telt niet mee in het woonoppervlak).
- terras: 15 m² buiten.
Afmetingen van de ruimtes
| Ruimte | Bouwlaag | Maten | Oppervlak |
|---|---|---|---|

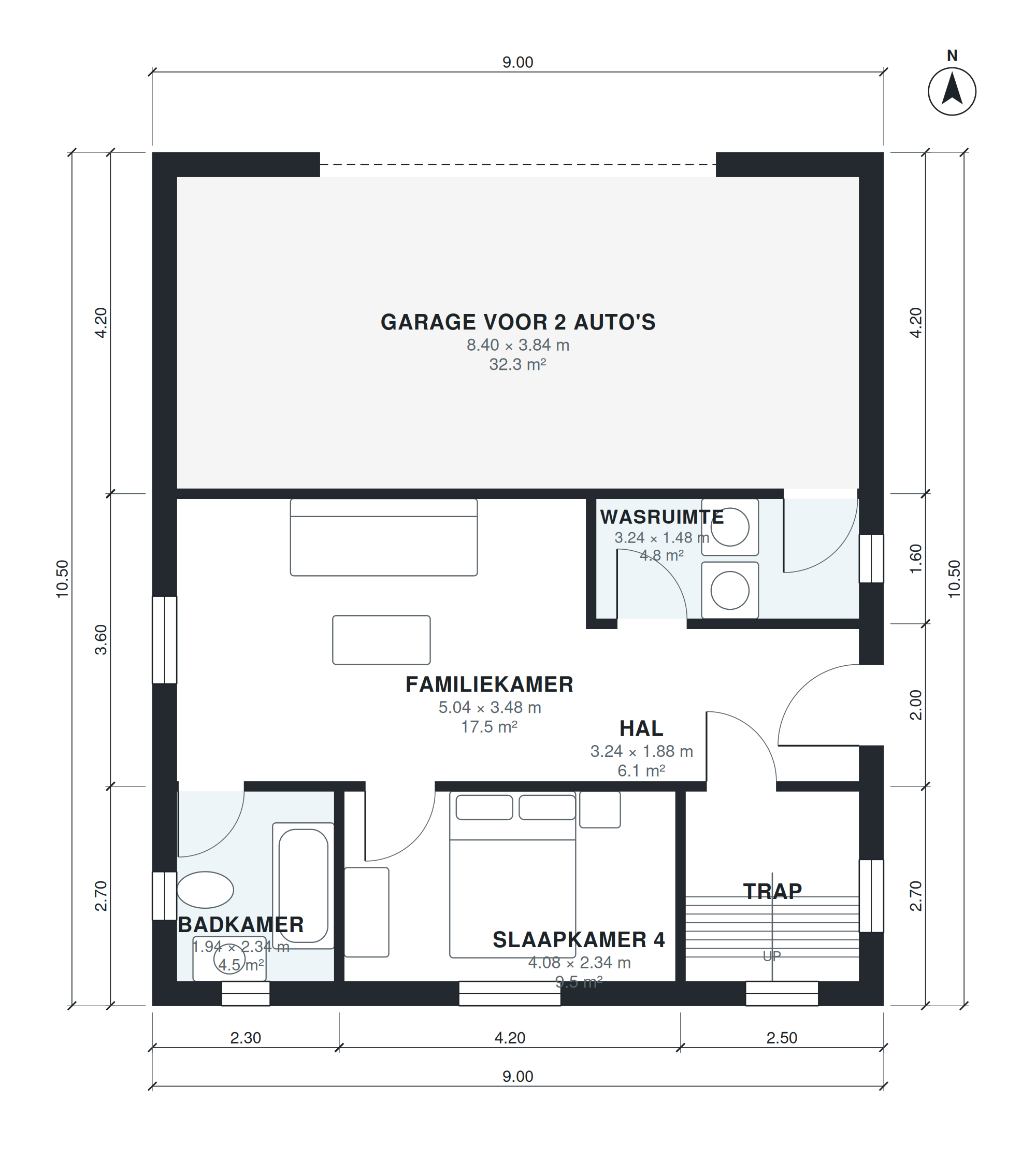

| Badkamer | 1 | 1,94 × 2,34 m | 4,5 m² |
| Slaapkamer 4 | 1 | 4,08 × 2,34 m | 9,5 m² |
| Trap | 1 | 2,14 × 2,34 m | 5,0 m² |
| Familiekamer | 1 | 5,04 × 3,48 m | 17,5 m² |
| Hal | 1 | 3,24 × 1,88 m | 6,1 m² |
| Wasruimte | 1 | 3,24 × 1,48 m | 4,8 m² |
| Garage voor 2 auto's | 1 | 8,40 × 3,84 m | 32,3 m² |
| Trap | 2 | 2,14 × 2,34 m | 5,0 m² |

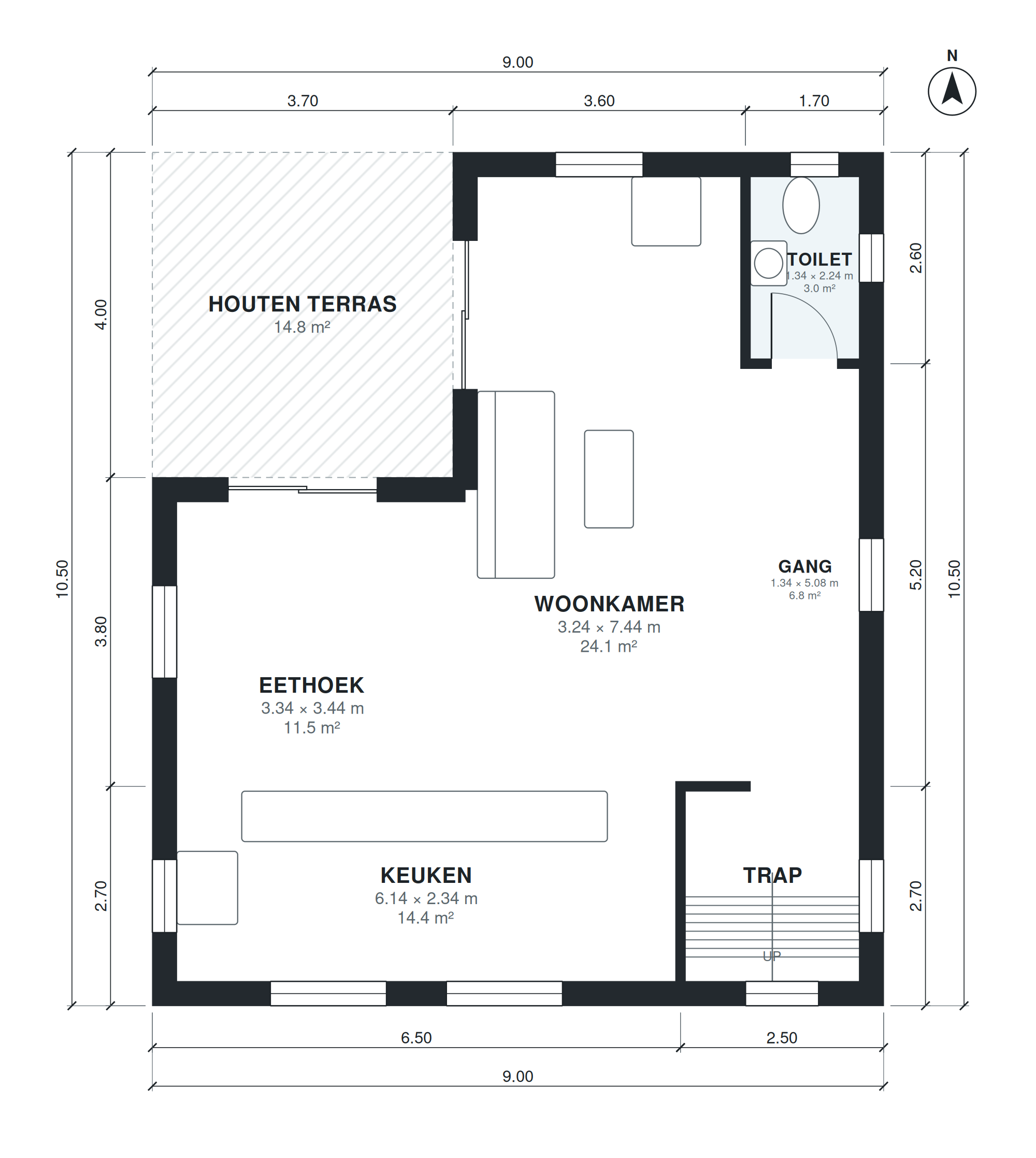

| Eethoek | 2 | 3,34 × 3,44 m | 11,5 m² |
| Woonkamer | 2 | 3,24 × 7,44 m | 24,1 m² |
| Gang | 2 | 1,34 × 5,08 m | 6,8 m² |
| Toilet | 2 | 1,34 × 2,24 m | 3,0 m² |
| Keuken | 2 | 6,14 × 2,34 m | 14,4 m² |

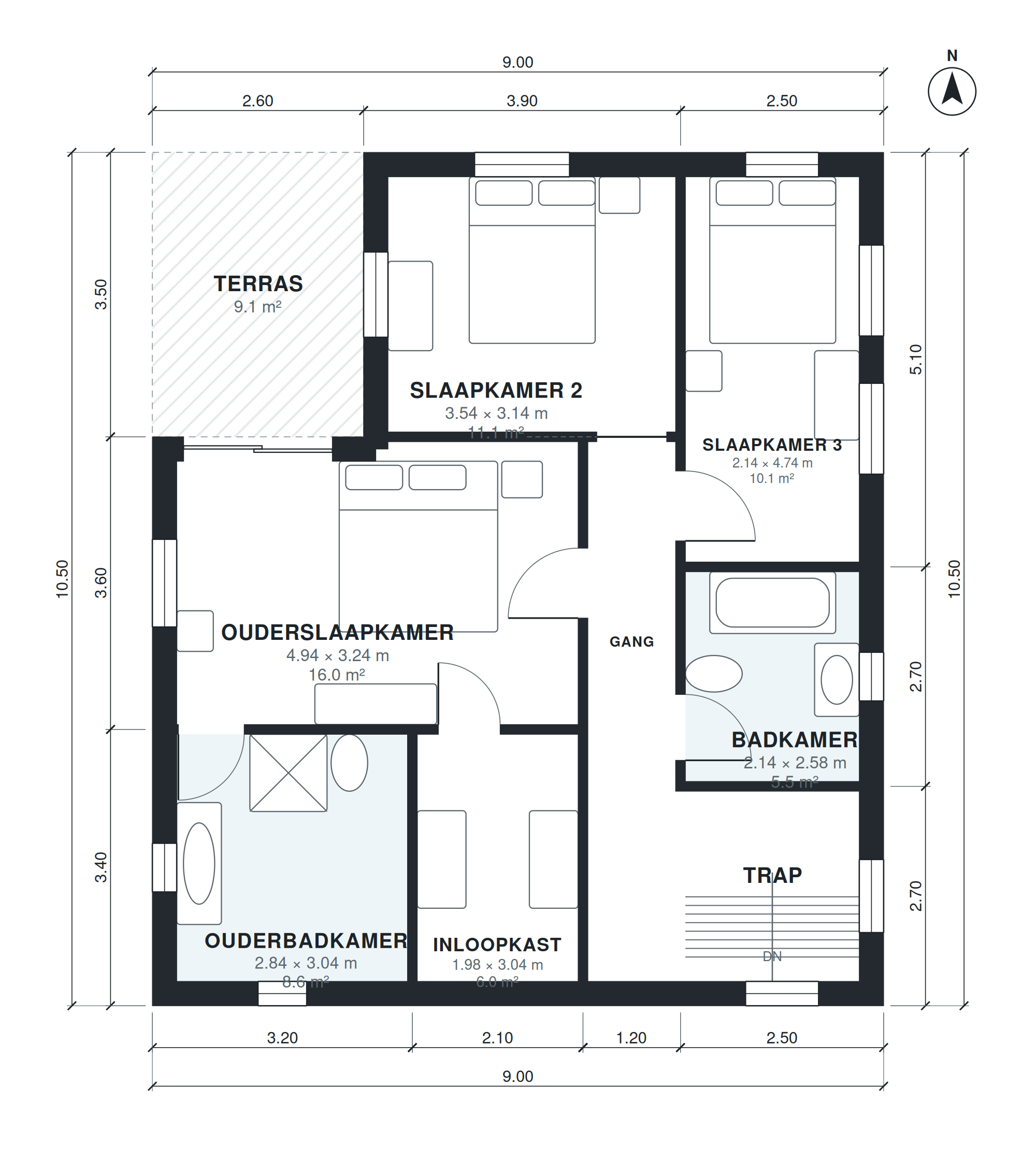

| Trap | 3 | 2,14 × 2,34 m | 5,0 m² |
| Ouderbadkamer | 3 | 2,84 × 3,04 m | 8,6 m² |
| Inloopkast | 3 | 1,98 × 3,04 m | 6,0 m² |
| Ouderslaapkamer | 3 | 4,94 × 3,24 m | 16,0 m² |
| Gang | 3 | 1,08 × 6,64 m | 7,2 m² |
| Slaapkamer 2 | 3 | 3,54 × 3,14 m | 11,1 m² |
| Badkamer | 3 | 2,14 × 2,58 m | 5,5 m² |
| Slaapkamer 3 | 3 | 2,14 × 4,74 m | 10,1 m² |
Voor wie is deze plattegrond?
Deze plattegrond past bij grote gezinnen en meergeneratiewonen. Met een verdieping neemt het huis minder kavel in dan een bungalow met hetzelfde oppervlak. De kavel moet minstens zo'n 15 m breed zijn.
Hoe deze plattegrond is gemaakt
Hij is gemaakt in AI Architectures Plan Studio op basis van een opdracht van één regel (in het Engels): “Modern split-level house for a sloped lot with a flat roof: main level open kitchen, dining and living with large glazing; upper half-level 3 bedrooms including a primary suite, 2 baths; lower half-level family room, 4th bedroom, bath, laundry and a 2-car garage, about 2,300 sq ft.”
Een AI-architect stelde het programma op, een layout-algoritme plaatste elke wand en deur, en de plattegrond werd automatisch gecontroleerd op ruimtematen, looproutes en daglicht. Hetzelfde project leverde de PDF, de DXF met lagen, het IFC-model en het 3D-model om te downloaden.
Veelgestelde vragen
Hoeveel m² heeft deze plattegrond?
222 m² woonoppervlak, gemeten binnen de muren, zonder garage (32 m²) en zonder 15 m² veranda en terras. De buitenmaten zijn 9,0 × 10,5 m. De tabel hieronder geeft de maten van elke ruimte.
Hoe groot moet de kavel zijn?
Het huis is 9,0 × 10,5 m. Met ongeveer 3 m afstand tot de zijgrenzen en 5 m voor en achter is een kavel van circa 15 × 21 m (315 m²) een goed vertrekpunt. De precieze regels staan in het omgevingsplan van uw gemeente.
Kan ik deze plattegrond aanpassen?
Ja. Open hem in Plan Chat en schrijf de wijziging, bijvoorbeeld „werkkamer toevoegen", „garage links" of „passend maken voor een kavel van 12 m breed". Alleen wat u vraagt verandert, de rest blijft en elke versie wordt bewaard. Dit is betaald: het gebruikt credits uit uw abonnement (vanaf $ 19 per maand, gefactureerd in Amerikaanse dollars, altijd opzegbaar).
Welke bestanden kan ik downloaden?
Een PDF-tekeningenset en de DXF voor AutoCAD, beide metrisch (DXF in millimeters, opent op ware grootte), een IFC-model voor Revit of Archicad en een 3D-model als GLB. De downloads kosten niets.
Kan ik hiermee een omgevingsvergunning aanvragen?
Nee. Het is een met AI gemaakt schetsontwerp, automatisch gecontroleerd op maten, looproutes en daglicht. Een architect of bouwkundige past het aan uw kavel, het omgevingsplan, de constructie en de BENG-eisen aan voordat u een vergunning aanvraagt.
