Questa pianta di casa moderna ha 222 mq calpestabili su 3 piani, con un ingombro di 9,0 × 10,5 m. Ci sono 4 camere da letto, 3 bagni più un bagno di servizio e un garage per 2 auto. Portici e patii aggiungono 15 mq all'aperto.
Il soggiorno misura 3,2 × 7,4 m (24 mq), la cucina 6,1 × 2,3 m e la zona pranzo 3,3 × 3,4 m. La camera padronale misura 4,9 × 3,2 m, con bagno privato (2,8 × 3,0 m) e cabina armadio (2,0 × 3,0 m). Al piano superiore: zona pranzo, soggiorno, bagno di servizio, cucina, bagno padronale, cabina armadio, camera padronale, camera 2, bagno e camera 3.
I punti forti della pianta
- Suite padronale di 16 mq con bagno privato e cabina armadio (2,0 × 3,0 m).
- Altre 3 camere da 10 a 11 mq.
- Cucina di 14 mq, aperta sulla zona pranzo.
- Lavanderia.
- Garage per 2 auto di 8,4 × 3,8 m (escluso dalla superficie abitabile).
- patio o terrazza: 15 mq all'aperto.
Misure degli ambienti

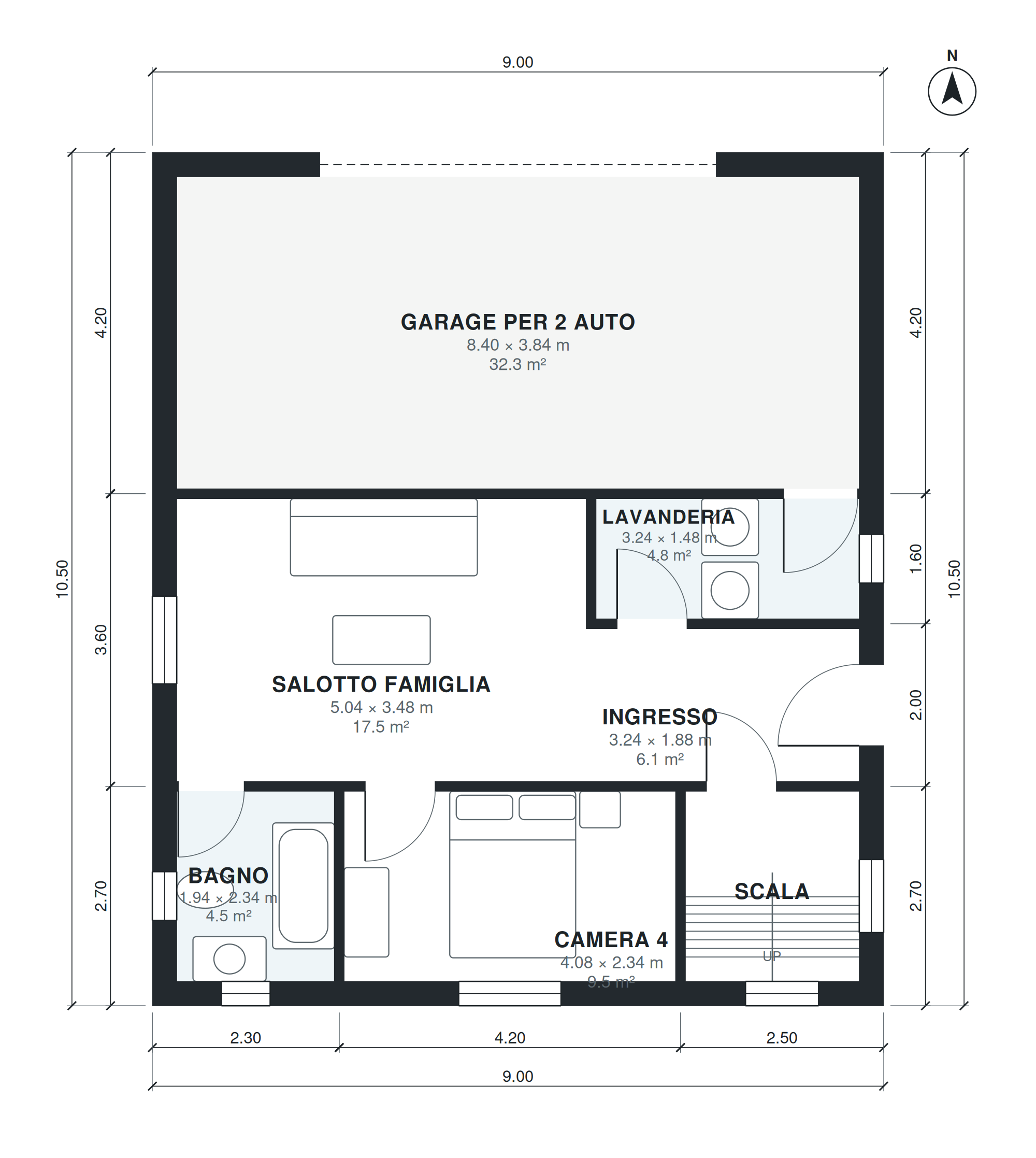

| Ambiente | Piano | Misure | Superficie |
|---|---|---|---|
| Bagno | 1 | 1,94 × 2,34 m | 4,5 m² |
| Camera 4 | 1 | 4,08 × 2,34 m | 9,5 m² |
| Scala | 1 | 2,14 × 2,34 m | 5,0 m² |
| Salotto famiglia | 1 | 5,04 × 3,48 m | 17,5 m² |
| Ingresso | 1 | 3,24 × 1,88 m | 6,1 m² |
| Lavanderia | 1 | 3,24 × 1,48 m | 4,8 m² |
| Garage per 2 auto | 1 | 8,40 × 3,84 m | 32,3 m² |

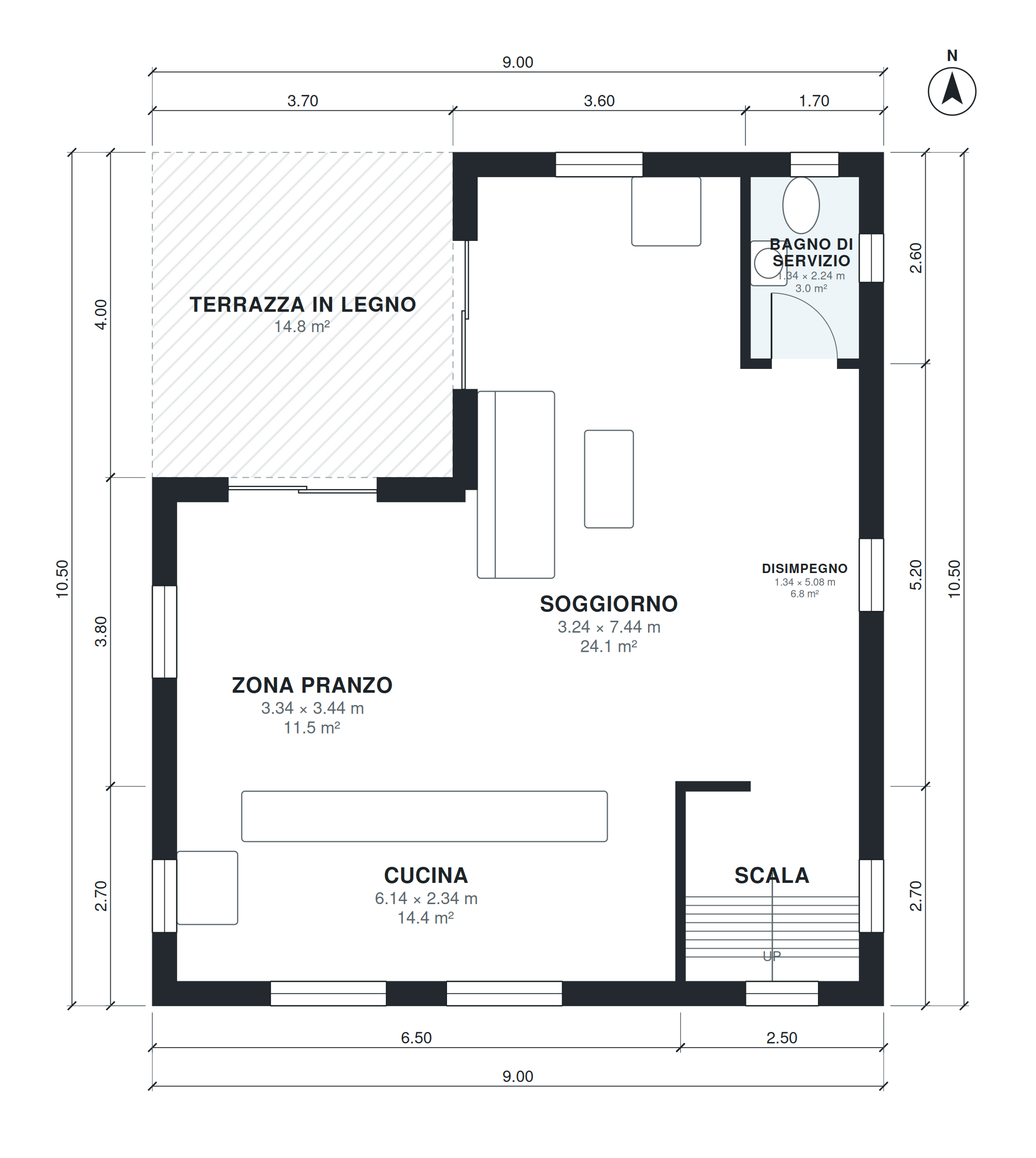

| Scala | 2 | 2,14 × 2,34 m | 5,0 m² |
| Zona pranzo | 2 | 3,34 × 3,44 m | 11,5 m² |
| Soggiorno | 2 | 3,24 × 7,44 m | 24,1 m² |
| Disimpegno | 2 | 1,34 × 5,08 m | 6,8 m² |
| Bagno di servizio | 2 | 1,34 × 2,24 m | 3,0 m² |
| Cucina | 2 | 6,14 × 2,34 m | 14,4 m² |

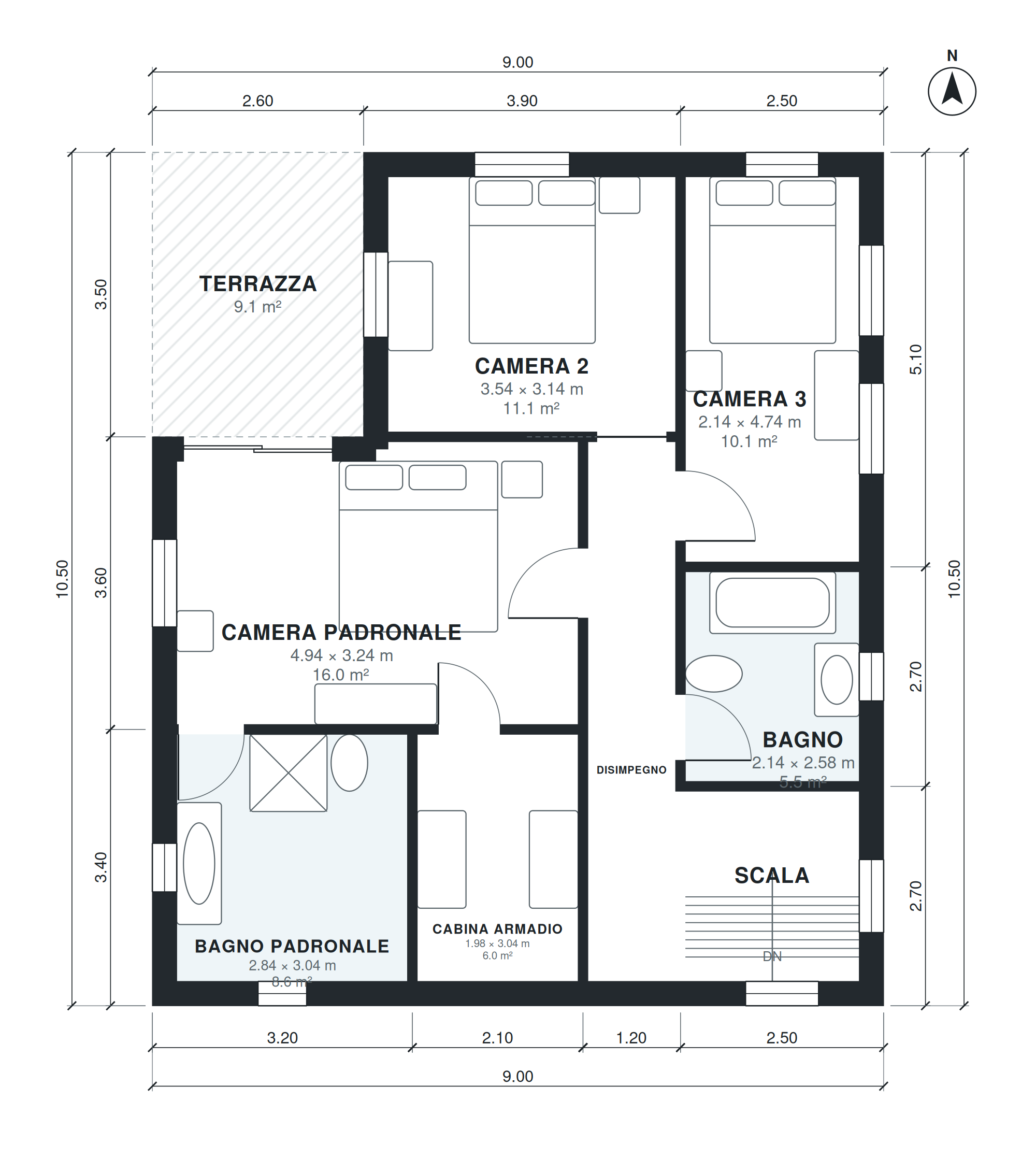

| Scala | 3 | 2,14 × 2,34 m | 5,0 m² |
| Bagno padronale | 3 | 2,84 × 3,04 m | 8,6 m² |
| Cabina armadio | 3 | 1,98 × 3,04 m | 6,0 m² |
| Camera padronale | 3 | 4,94 × 3,24 m | 16,0 m² |
| Disimpegno | 3 | 1,08 × 6,64 m | 7,2 m² |
| Camera 2 | 3 | 3,54 × 3,14 m | 11,1 m² |
| Bagno | 3 | 2,14 × 2,58 m | 5,5 m² |
| Camera 3 | 3 | 2,14 × 4,74 m | 10,1 m² |
Per chi è questa pianta?
Questa pianta è adatta a famiglie numerose o più generazioni sotto lo stesso tetto. Su due piani occupa meno terreno di una casa su un piano della stessa superficie. Serve un lotto largo almeno 15 m circa.
Come è stata fatta questa pianta
È stata generata in AI Architectures Plan Studio da una richiesta di una riga (in inglese): “Modern split-level house for a sloped lot with a flat roof: main level open kitchen, dining and living with large glazing; upper half-level 3 bedrooms including a primary suite, 2 baths; lower half-level family room, 4th bedroom, bath, laundry and a 2-car garage, about 2,300 sq ft.”
Un architetto IA ha definito il programma, un algoritmo di layout ha posizionato ogni muro e porta, e la pianta è stata verificata in automatico (superfici, percorsi e luce naturale). Lo stesso progetto ha prodotto il PDF, il DXF a layer, il modello IFC e il 3D da scaricare.
Domande frequenti
Quanti metri quadri ha questa pianta di casa moderna?
222 mq calpestabili, misurati all'interno dei muri, escluso il garage (32 mq) ed esclusi 15 mq di portici e patii. L'ingombro esterno è di 9,0 × 10,5 m. La tabella qui sotto riporta le misure di ogni ambiente.
Quanto deve essere grande il lotto?
La casa occupa 9,0 × 10,5 m. Con circa 3 m di distanza dai confini sui lati e 5 m davanti e dietro, un lotto di circa 15 × 21 m (315 mq) è un buon punto di partenza. Le distanze esatte dipendono dal piano regolatore del tuo Comune.
Posso modificare questa pianta?
Sì. Aprila in Plan Chat e scrivi la modifica, ad esempio «aggiungi uno studio», «garage a sinistra» o «adatta a un lotto largo 12 m». Cambia solo ciò che chiedi, il resto della casa resta uguale e ogni versione viene salvata. È a pagamento: usa i crediti del tuo piano (da 19 $/mese, addebitati in dollari statunitensi, disdici quando vuoi).
Quali file posso scaricare?
Le tavole in PDF e il DXF per AutoCAD, entrambi nel sistema metrico (DXF in millimetri, si apre in scala reale), un modello IFC per Revit o Archicad e un modello 3D GLB. I download non costano nulla.
Basta per il permesso di costruire?
No. È un progetto di massima generato con IA e verificato in automatico (superfici, percorsi, luce naturale). Un architetto o geometra deve adattarlo al lotto, al regolamento edilizio, alle strutture e alle norme energetiche prima di presentare la pratica.
