Este plano de casa tiene 182 m² habitables repartidos en 3 plantas, sobre una huella de 8,4 × 9,8 m. Tiene 3 dormitorios, 2 baños y garaje para 2 coches.
La sala de estar mide 4,1 × 5,7 m (24 m²), la cocina 5,5 × 2,2 m y el comedor 3,3 × 2,8 m. El dormitorio principal tiene 3,3 × 3,7 m, con baño propio de 1,8 × 3,7 m. En la planta alta están: comedor, sala de estar, cocina, dormitorio 2, dormitorio 3, baño en suite, dormitorio principal y baño.
Puntos clave de la distribución
- Suite principal de 12 m² con baño en suite.
- 2 dormitorios secundarios de 10 a 11 m².
- Cocina de 12 m², junto al comedor.
- Lavadero.
- Garaje para 2 coches de 4,8 × 6,8 m (no cuenta en la superficie habitable).
- Escalera interior; los dormitorios quedan separados de la zona de día.
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|

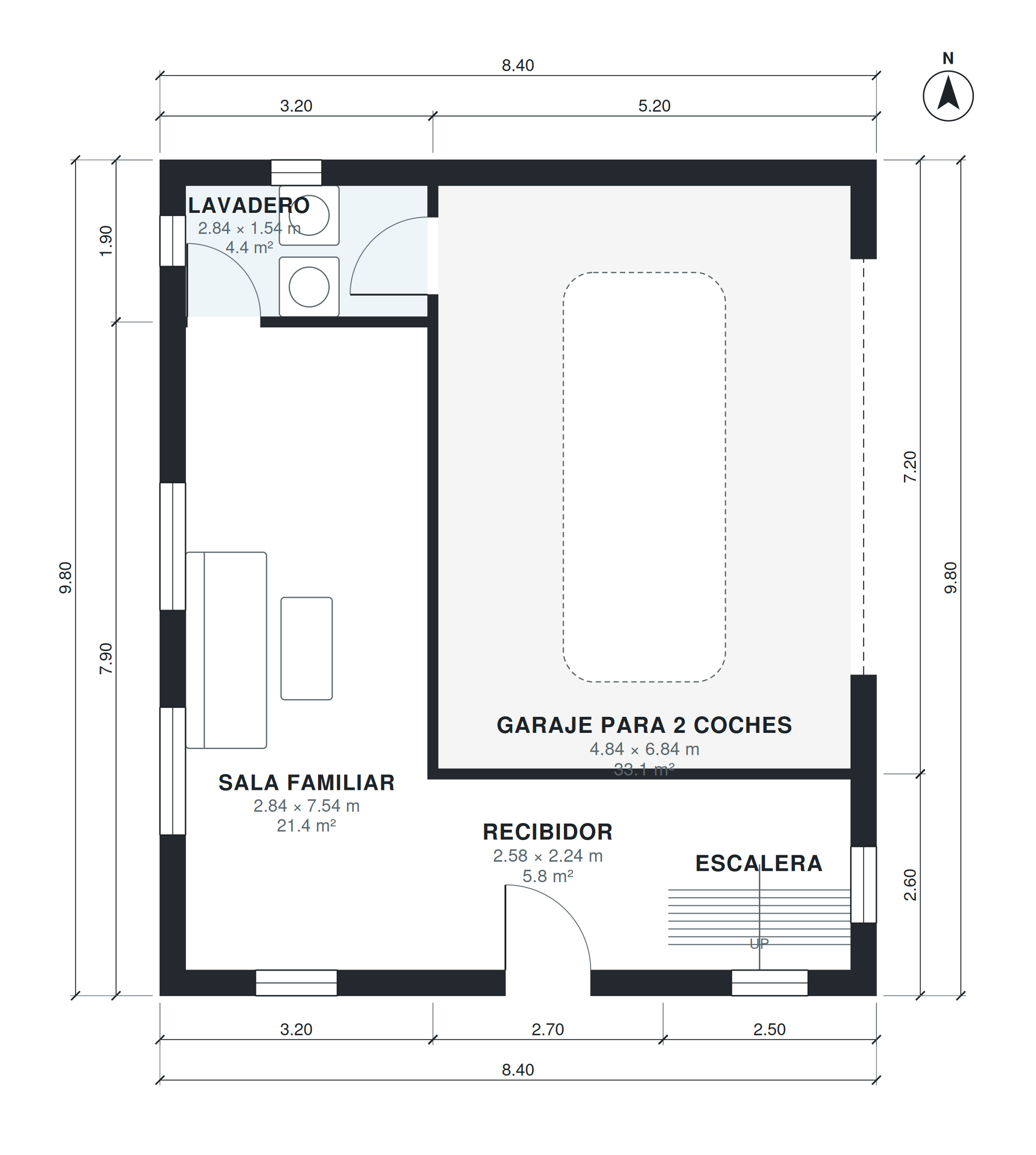

| Sala familiar | 1 | 2,84 × 7,54 m | 21,4 m² |
| Lavadero | 1 | 2,84 × 1,54 m | 4,4 m² |
| Recibidor | 1 | 2,58 × 2,24 m | 5,8 m² |
| Escalera | 1 | 2,14 × 2,24 m | 4,8 m² |
| Garaje para 2 coches | 1 | 4,84 × 6,84 m | 33,1 m² |

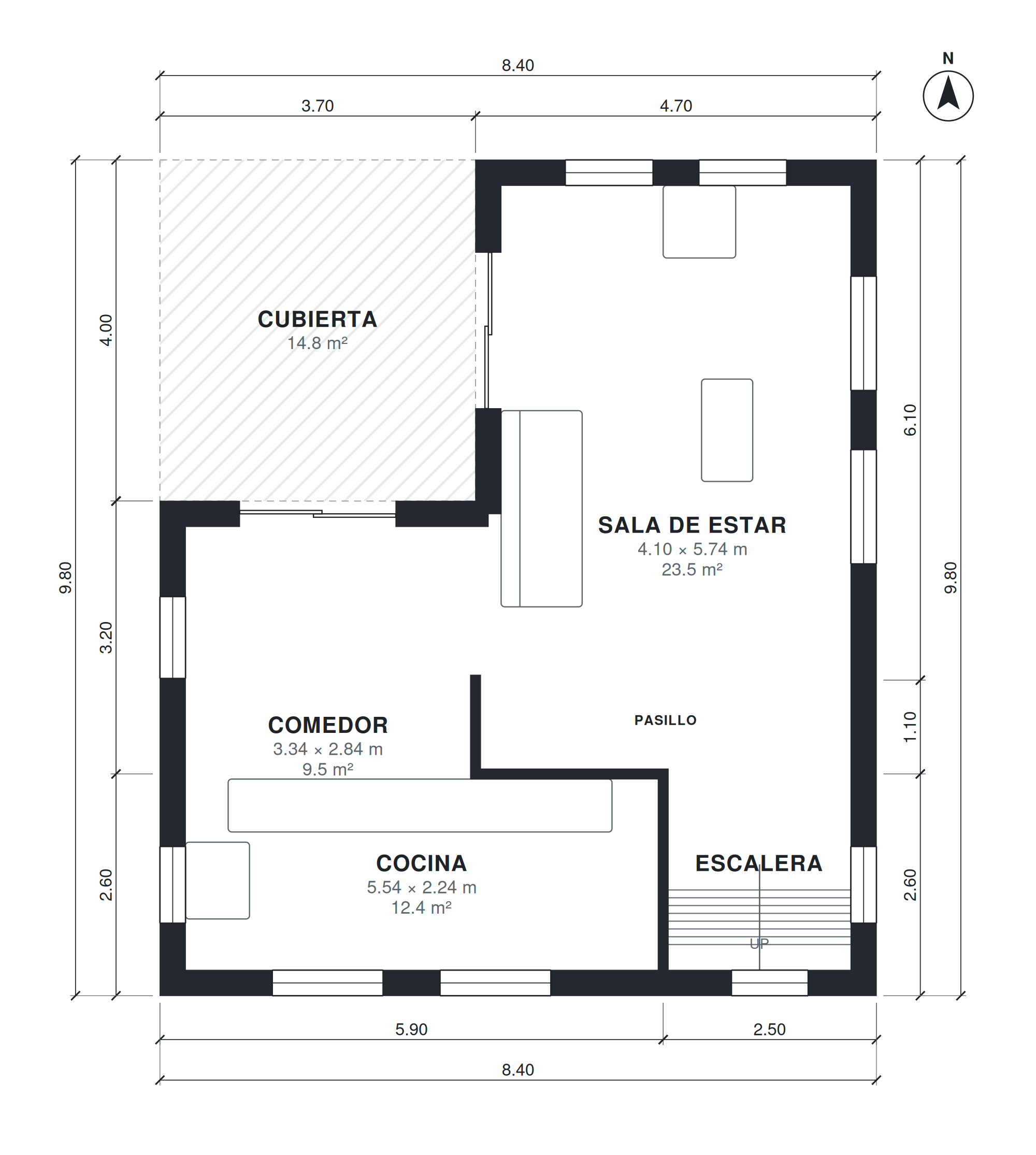

| Escalera | 2 | 2,14 × 2,24 m | 4,8 m² |
| Comedor | 2 | 3,34 × 2,84 m | 9,5 m² |
| Pasillo | 2 | 4,34 × 0,98 m | 4,3 m² |
| Sala de estar | 2 | 4,10 × 5,74 m | 23,5 m² |
| Cocina | 2 | 5,54 × 2,24 m | 12,4 m² |

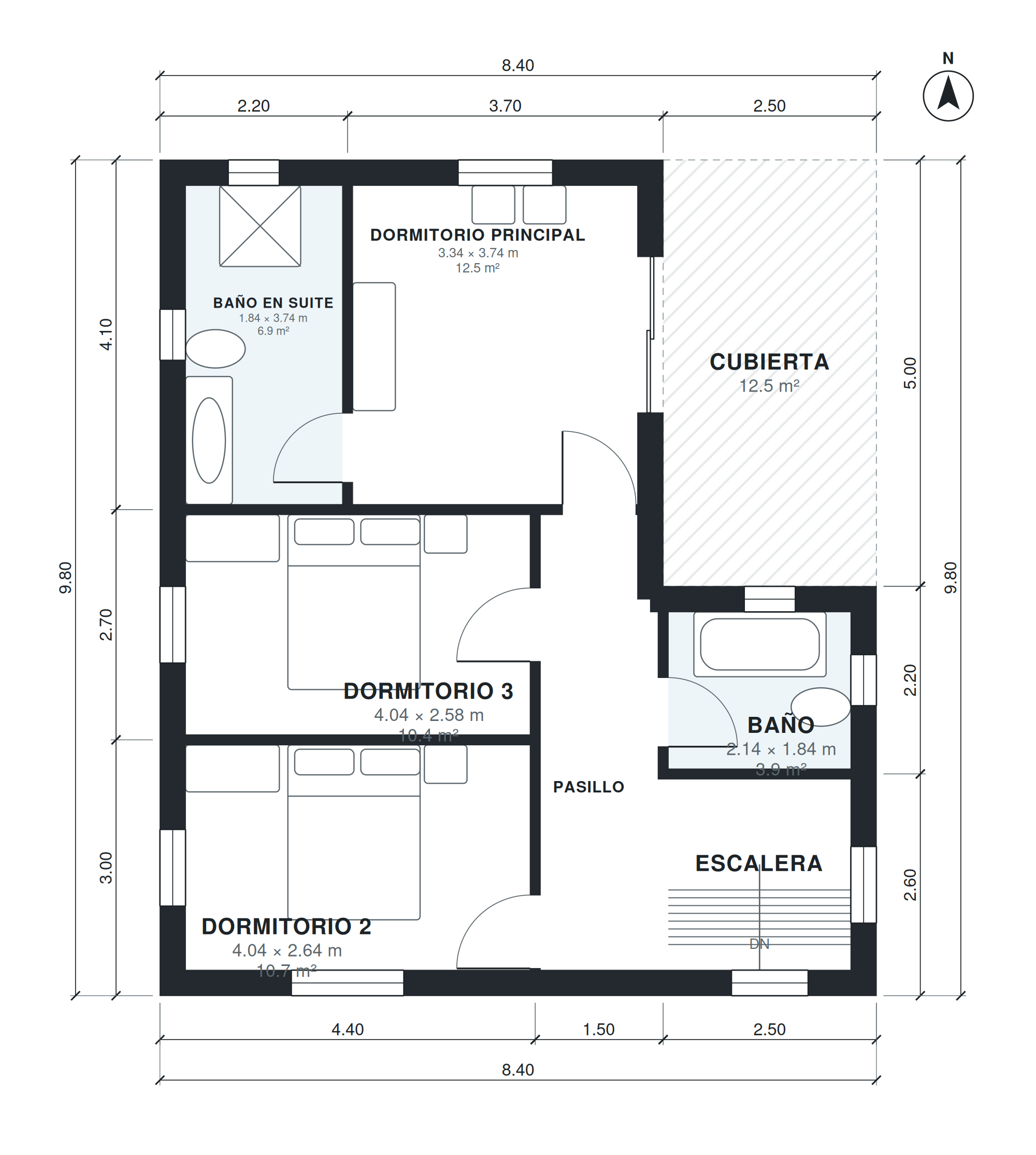

| Escalera | 3 | 2,14 × 2,24 m | 4,8 m² |
| Dormitorio 2 | 3 | 4,04 × 2,64 m | 10,7 m² |
| Dormitorio 3 | 3 | 4,04 × 2,58 m | 10,4 m² |
| Pasillo | 3 | 1,14 × 5,34 m | 6,1 m² |
| Baño en suite | 3 | 1,84 × 3,74 m | 6,9 m² |
| Dormitorio principal | 3 | 3,34 × 3,74 m | 12,5 m² |
| Baño | 3 | 2,14 × 1,84 m | 3,9 m² |
¿Para quién es este plano?
Este plano encaja con familias con uno o dos hijos que quieren un dormitorio de invitados o un despacho. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 15 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Split-level house: entry level with living room, kitchen and dining; half a flight up 3 bedrooms and 2 baths; half a flight down a family room, laundry and an attached 2-car garage, about 1,900 sq ft of living space (garage not included).”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de casa?
182 m² habitables, medidos por el interior de los muros y sin contar el garaje (33 m²). La huella exterior es de 8,4 × 9,8 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 8,4 × 9,8 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 15 × 20 m (300 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
