Esta planta de casa tem 155 m² de área útil em um único pavimento, numa projeção de 17,2 × 11,9 m. São 2 quartos, 2 banheiros e lavabo, garagem para 2 carros. Varandas e pátios somam mais 10 m² de área externa.
A sala integrada mede 5,3 × 5,7 m (30 m²), a cozinha 2,5 × 5,4 m e a sala de jantar 3,6 × 2,9 m. A suíte principal tem 3,4 × 4,2 m, com banheiro de 2,8 × 2,6 m e closet de 2,8 × 1,5 m.
Destaques da planta
- Suíte principal de 14 m² com banheiro privativo e closet (2,8 × 1,5 m).
- Um quarto adicional de 11 m².
- Cozinha de 13 m², integrada à sala de jantar.
- Lavanderia e hall de serviço com entrada independente.
- Escritório de 3,6 × 2,4 m para home office.
- Garagem para 2 carros de 6,4 × 5,4 m (fora da área útil).

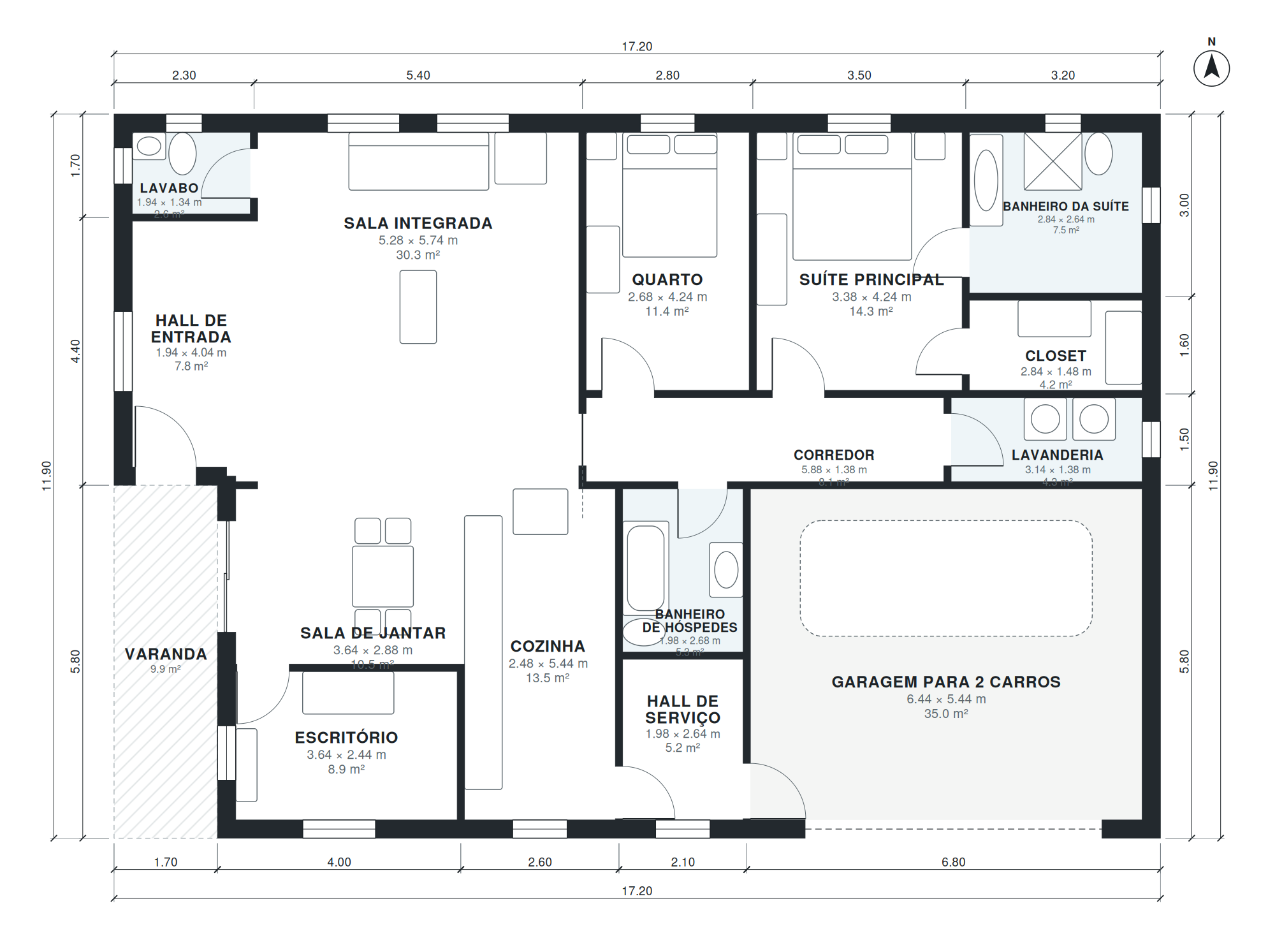

Medidas dos cômodos
| Cômodo | Medidas | Área |
|---|---|---|
| Escritório | 3,64 × 2,44 m | 8,9 m² |
| Sala de jantar | 3,64 × 2,88 m | 10,5 m² |
| Cozinha | 2,48 × 5,44 m | 13,5 m² |
| Hall de serviço | 1,98 × 2,64 m | 5,2 m² |
| Banheiro de hóspedes | 1,98 × 2,68 m | 5,3 m² |
| Garagem para 2 carros | 6,44 × 5,44 m | 35,0 m² |
| Hall de entrada | 1,94 × 4,04 m | 7,8 m² |
| Lavabo | 1,94 × 1,34 m | 2,6 m² |
| Sala integrada | 5,28 × 5,74 m | 30,3 m² |
| Corredor | 5,88 × 1,38 m | 8,1 m² |
| Lavanderia | 3,14 × 1,38 m | 4,3 m² |
| Quarto | 2,68 × 4,24 m | 11,4 m² |
| Suíte principal | 3,38 × 4,24 m | 14,3 m² |
| Closet | 2,84 × 1,48 m | 4,2 m² |
| Banheiro da suíte | 2,84 × 2,64 m | 7,5 m² |
Para quem é esta planta?
Esta planta é para casais, famílias pequenas e quem quer uma casa mais compacta. Por ser térrea, não tem escada, o que facilita a vida de idosos e crianças pequenas. Pede um terreno com pelo menos uns 24 m de frente.
Como esta planta foi feita?
Foi gerada no AI Architectures Plan Studio a partir de um briefing de uma linha (em inglês): “Single-story house, 2 bedrooms, 2.5 baths, primary suite, guest bedroom, office, open kitchen and great room, laundry, attached 2-car garage, front porch, about 1,700 sq ft of living space (garage not included).”
Um arquiteto de IA definiu o programa, um algoritmo de layout posicionou cada parede e porta, e a planta foi verificada automaticamente (tamanho dos cômodos, circulação e iluminação). O mesmo projeto gerou o PDF, o DXF em camadas, o modelo IFC e o 3D para download.
Perguntas frequentes
Quantos metros quadrados tem esta planta de casa?
155 m² de área útil, medidos pelo lado interno das paredes, sem a garagem (35 m²) e sem os 10 m² de varandas e pátios. A projeção externa é de 17,2 × 11,9 m. A tabela abaixo traz as medidas de cada cômodo.
Qual tamanho de terreno eu preciso?
A casa ocupa 17,2 × 11,9 m. Com uns 3 m de recuo de cada lado e 5 m na frente e nos fundos, um terreno de cerca de 24 × 22 m (528 m²) é um bom ponto de partida. Os recuos exatos dependem do código de obras da sua cidade.
Posso alterar esta planta?
Sim. Abra no Plan Chat e escreva a mudança, por exemplo «adicionar um escritório», «garagem do lado esquerdo» ou «caber em um terreno de 12 m». Só muda o que você pedir, o resto da casa continua igual e cada versão fica salva. É um recurso pago: usa créditos do seu plano (a partir de US$ 19/mês, cobrado em dólares americanos, cancele quando quiser).
Quais arquivos posso baixar?
As pranchas em PDF e o DXF para AutoCAD, ambos no sistema métrico (DXF em milímetros, abre em escala real), um modelo IFC para Revit ou Archicad e um modelo 3D GLB. Os downloads não têm custo.
Serve para aprovar o projeto na prefeitura?
Não diretamente. É um estudo preliminar gerado com IA e verificado automaticamente (tamanhos, circulação, iluminação). Um arquiteto ou engenheiro local precisa adaptá-lo ao terreno, às normas e ao projeto estrutural antes da obra.
