Este plano de casa tiene 266 m² habitables repartidos en 2 plantas, sobre una huella de 17,4 × 11,9 m. Tiene 4 dormitorios, 3 baños más un aseo de cortesía y garaje para 2 coches. Porches y patios suman 9 m² más al aire libre.

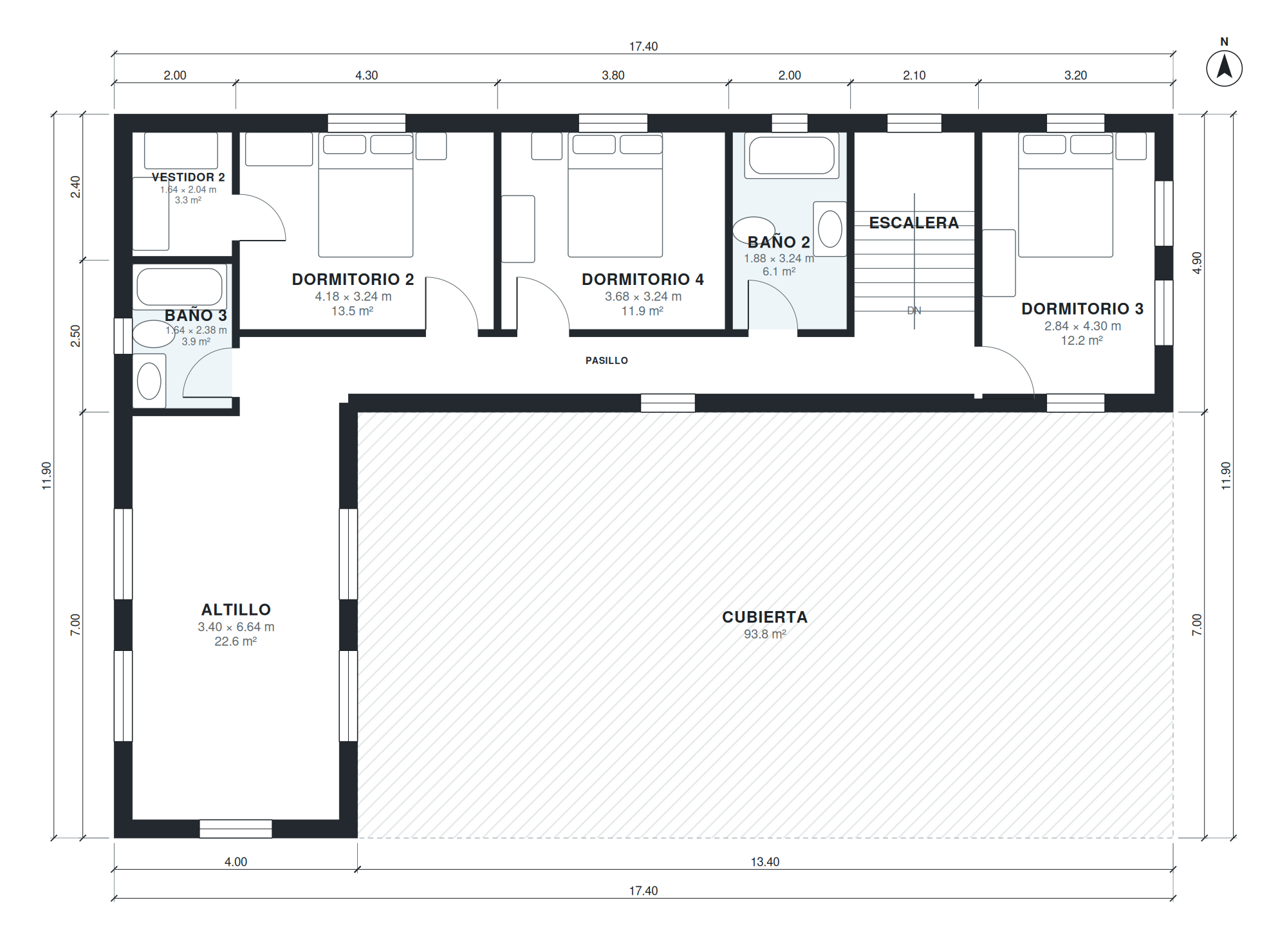

El salón principal mide 4,6 × 6,7 m (31 m²), la cocina 2,9 × 5,6 m y el comedor 3,3 × 3,2 m. El dormitorio principal tiene 5,7 × 3,2 m, con baño propio de 2,5 × 3,2 m y vestidor de 1,9 × 2,8 m. En la planta alta están: altillo, baño 3, vestidor 2, dormitorio 2, dormitorio 4, baño 2 y dormitorio 3.
Puntos clave de la distribución
- Suite principal de 18 m² con baño en suite y vestidor (1,9 × 2,8 m).
- 3 dormitorios secundarios de 12 a 14 m².
- Cocina de 16 m² y despensa, junto al comedor.
- Lavadero y vestíbulo de servicio con acceso desde fuera.
- Despacho de 2,8 × 3,2 m para trabajar en casa.
- Garaje para 2 coches de 5,1 × 7,9 m (no cuenta en la superficie habitable).
Superficies de las estancias
| Estancia | Planta | Medidas | Superficie |
|---|---|---|---|
| Escalera | 1 | 1,98 × 3,24 m | 6,4 m² |
| Garaje para 2 coches | 1 | 5,14 × 7,94 m | 40,8 m² |
| Vestíbulo de servicio | 1 | 1,88 × 2,64 m | 5,0 m² |
| Lavadero | 1 | 1,88 × 2,28 m | 4,3 m² |
| Vestidor | 1 | 1,88 × 2,78 m | 5,2 m² |
| Cocina | 1 | 2,88 × 5,64 m | 16,2 m² |
| Despensa | 1 | 1,58 × 2,18 m | 3,4 m² |
| Aseo | 1 | 1,18 × 2,18 m | 2,6 m² |
| Salón principal | 1 | 4,64 × 6,74 m | 31,3 m² |
| Pasillo | 1 | 4,88 × 1,08 m | 5,3 m² |
| Recibidor | 1 | 1,54 × 3,24 m | 5,0 m² |
| Comedor | 1 | 3,34 × 3,24 m | 10,8 m² |
| Baño en suite | 1 | 2,48 × 3,24 m | 8,0 m² |
| Dormitorio principal | 1 | 5,68 × 3,24 m | 18,4 m² |
| Despacho | 1 | 2,84 × 3,24 m | 9,2 m² |
| Altillo | 2 | 3,40 × 6,64 m | 22,6 m² |
| Baño 3 | 2 | 1,64 × 2,38 m | 3,9 m² |
| Vestidor 2 | 2 | 1,64 × 2,04 m | 3,3 m² |
| Pasillo | 2 | 12,08 × 0,94 m | 11,4 m² |
| Dormitorio 2 | 2 | 4,18 × 3,24 m | 13,5 m² |
| Dormitorio 4 | 2 | 3,68 × 3,24 m | 11,9 m² |
| Baño 2 | 2 | 1,88 × 3,24 m | 6,1 m² |
| Escalera | 2 | 1,98 × 3,24 m | 6,4 m² |
| Dormitorio 3 | 2 | 2,84 × 4,30 m | 12,2 m² |
¿Para quién es este plano?
Este plano encaja con familias numerosas o convivencia de varias generaciones. Al tener dos plantas ocupa menos terreno que una casa de una planta con la misma superficie. Necesita una parcela de al menos unos 24 m de frente.
¿Cómo se hizo este plano?
Se generó en AI Architectures Plan Studio a partir de un encargo de una línea (en inglés): “Two-story house, 4 bedrooms, 3.5 baths, primary suite on the first floor, open kitchen, dining, great room, laundry, mudroom; upstairs 3 bedrooms and 2 baths, attached 2-car garage, front porch, about 2,800 sq ft of living space (garage not included).”
Un arquitecto de IA definió el programa, un algoritmo de distribución colocó cada muro y puerta, y el plano se comprobó automáticamente (tamaños de estancias, circulación y luz natural). El mismo proyecto generó el PDF, el DXF por capas, el modelo IFC y el 3D que puede descargar.
Preguntas frecuentes
¿Cuántos metros cuadrados tiene este plano de casa?
266 m² habitables, medidos por el interior de los muros y sin contar el garaje (41 m²) ni los 9 m² de porches y patios. La huella exterior es de 17,4 × 11,9 m. La tabla de abajo da las medidas de cada estancia.
¿Qué tamaño de terreno necesito?
La casa ocupa 17,4 × 11,9 m. Con unos 3 m de retiro a cada lado y 5 m delante y detrás, una parcela de unos 24 × 22 m (528 m²) es un buen punto de partida. Los retiros exactos dependen de la normativa de su municipio.
¿Puedo modificar este plano?
Sí. Ábralo en Plan Chat y escriba el cambio, por ejemplo «añadir un despacho», «garaje a la izquierda» o «ajustar a un terreno de 12 m». Solo cambia lo que pide, el resto de la casa se mantiene y cada versión queda guardada. Es una función de pago: usa créditos de su plan (desde 19 $/mes, cobrado en dólares estadounidenses, cancelable en cualquier momento).
¿Qué archivos se descargan?
Un juego de planos en PDF y el DXF para AutoCAD, ambos en el sistema métrico (DXF en milímetros, se abre a escala real), un modelo IFC para Revit o Archicad y un modelo 3D en GLB. Las descargas no tienen coste.
¿Sirve para pedir la licencia de obra?
No directamente. Es un anteproyecto generado con IA y comprobado de forma automática (tamaños, circulación, luz). Un arquitecto local debe adaptarlo a su parcela, a la normativa y al cálculo de estructura antes de construir.
