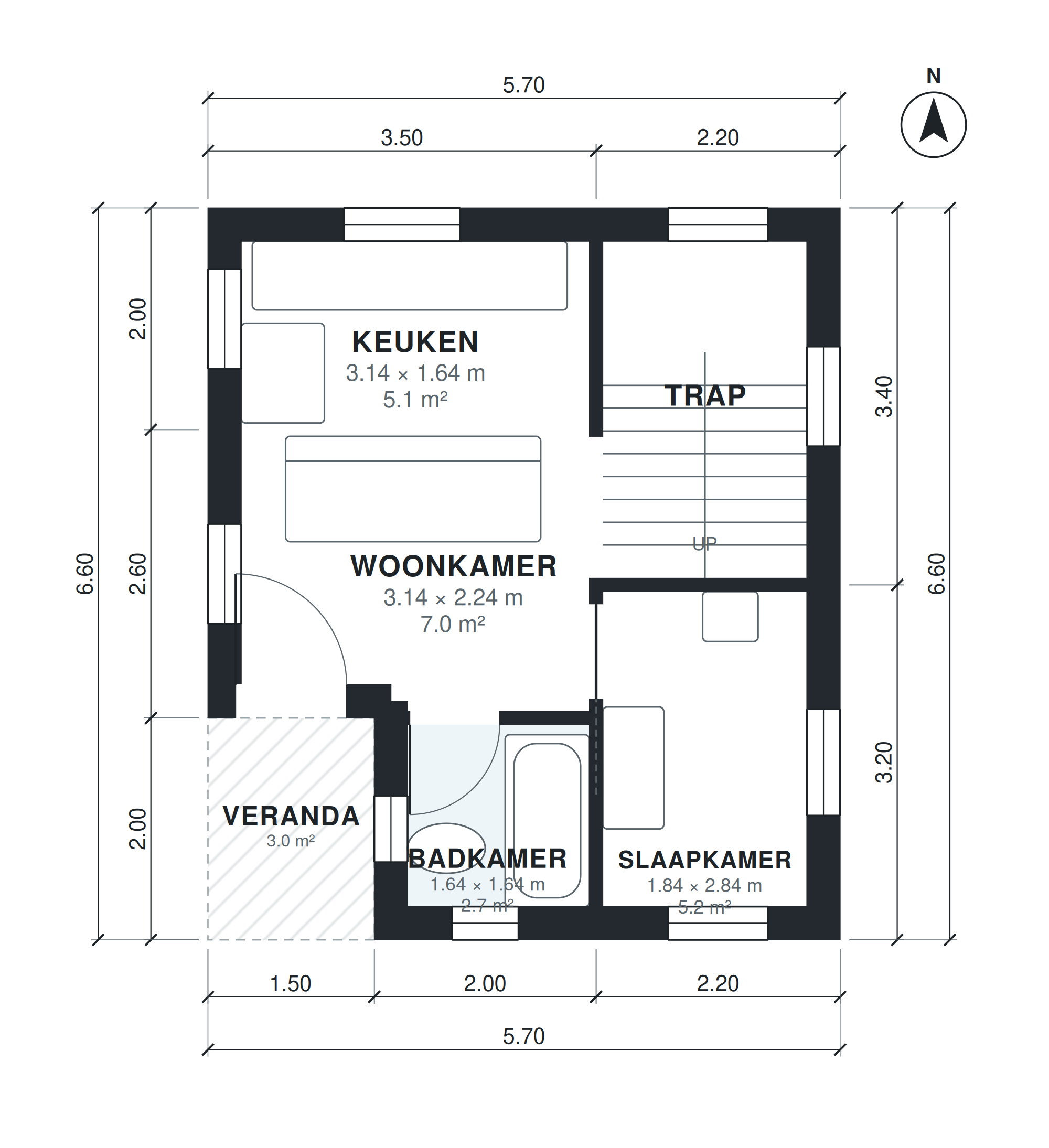

Deze plattegrond (tiny house) heeft 54 m² woonoppervlak over 2 bouwlagen, met een footprint van 5,7 × 6,6 m. Er zijn 2 slaapkamers, 1 badkamer. Veranda en terras voegen 3 m² buitenruimte toe.

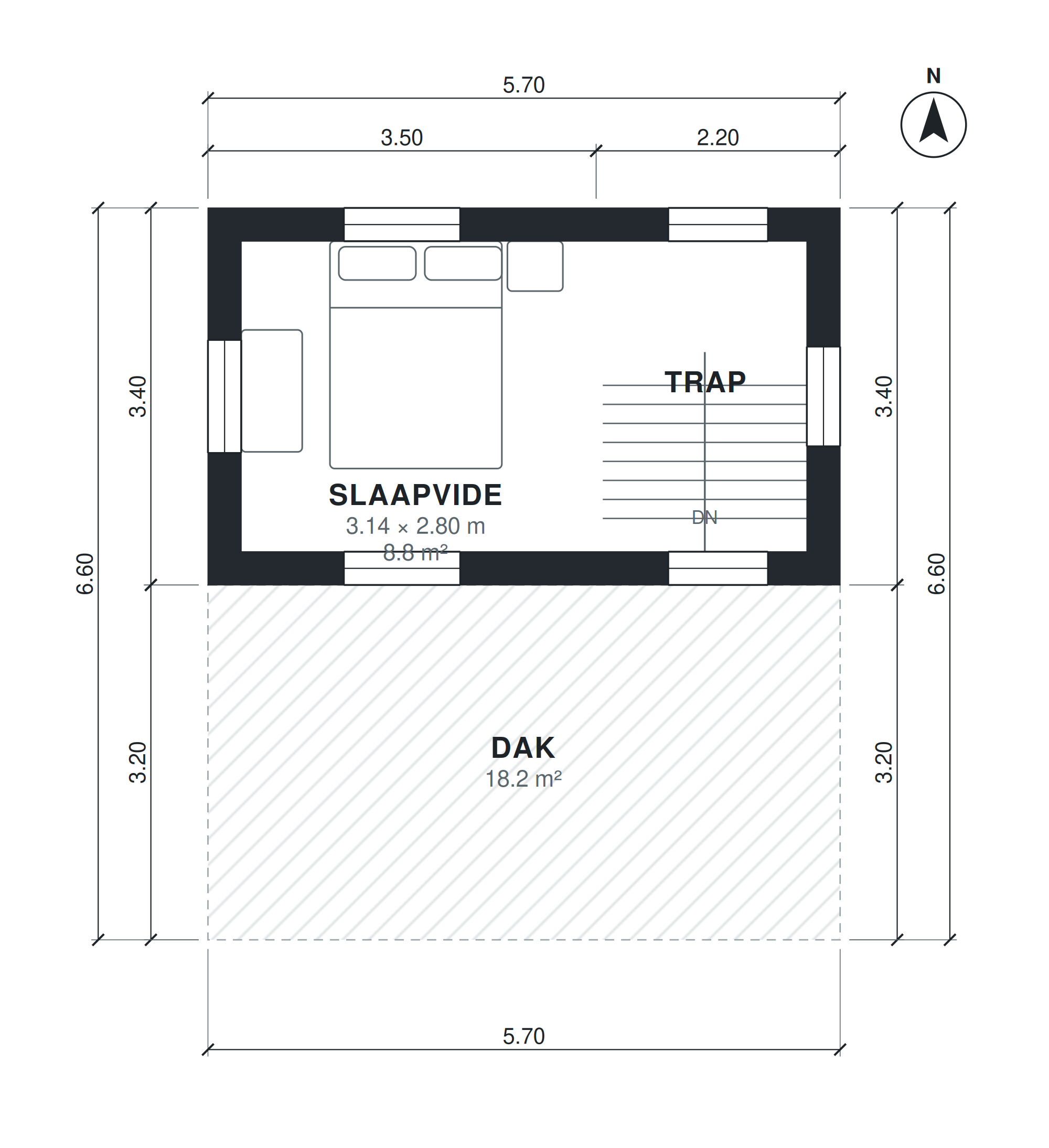

De woonkamer is 3,1 × 2,2 m (7 m²) en de keuken 3,1 × 1,6 m. Op de verdieping: slaapvide.
Kenmerken van deze indeling
- Nog 2 slaapkamers van 5 tot 9 m².
- Keuken van 5 m².
- Overdekte veranda: 3 m² buiten.
- Binnentrap; slaapkamers gescheiden van het woongedeelte.
Afmetingen van de ruimtes
| Ruimte | Bouwlaag | Maten | Oppervlak |
|---|---|---|---|
| Badkamer | 1 | 1,64 × 1,64 m | 2,7 m² |
| Woonkamer | 1 | 3,14 × 2,24 m | 7,0 m² |
| Keuken | 1 | 3,14 × 1,64 m | 5,1 m² |
| Slaapkamer | 1 | 1,84 × 2,84 m | 5,2 m² |
| Trap | 1 | 1,84 × 3,04 m | 5,6 m² |
| Trap | 2 | 1,84 × 2,80 m | 5,2 m² |
| Slaapvide | 2 | 3,14 × 2,80 m | 8,8 m² |
Voor wie is deze plattegrond?
Deze plattegrond past bij stellen, kleine gezinnen en mensen die kleiner willen wonen. Met een verdieping neemt het huis minder kavel in dan een bungalow met hetzelfde oppervlak. De kavel moet minstens zo'n 12 m breed zijn.
Hoe deze plattegrond is gemaakt
Hij is gemaakt in AI Architectures Plan Studio op basis van een opdracht van één regel (in het Engels): “Tiny house with a sleeping loft: ground floor kitchen, living, bath and a small bedroom; upstairs loft bedroom; about 500 sq ft of living space.”
Een AI-architect stelde het programma op, een layout-algoritme plaatste elke wand en deur, en de plattegrond werd automatisch gecontroleerd op ruimtematen, looproutes en daglicht. Hetzelfde project leverde de PDF, de DXF met lagen, het IFC-model en het 3D-model om te downloaden.
Veelgestelde vragen
Hoeveel m² heeft deze plattegrond?
54 m² woonoppervlak, gemeten binnen de muren en zonder 3 m² veranda en terras. De buitenmaten zijn 5,7 × 6,6 m. De tabel hieronder geeft de maten van elke ruimte.
Hoe groot moet de kavel zijn?
Het huis is 5,7 × 6,6 m. Met ongeveer 3 m afstand tot de zijgrenzen en 5 m voor en achter is een kavel van circa 12 × 17 m (204 m²) een goed vertrekpunt. De precieze regels staan in het omgevingsplan van uw gemeente.
Kan ik deze plattegrond aanpassen?
Ja. Open hem in Plan Chat en schrijf de wijziging, bijvoorbeeld „werkkamer toevoegen", „garage links" of „passend maken voor een kavel van 12 m breed". Alleen wat u vraagt verandert, de rest blijft en elke versie wordt bewaard. Dit is betaald: het gebruikt credits uit uw abonnement (vanaf $ 19 per maand, gefactureerd in Amerikaanse dollars, altijd opzegbaar).
Welke bestanden kan ik downloaden?
Een PDF-tekeningenset en de DXF voor AutoCAD, beide metrisch (DXF in millimeters, opent op ware grootte), een IFC-model voor Revit of Archicad en een 3D-model als GLB. De downloads kosten niets.
Kan ik hiermee een omgevingsvergunning aanvragen?
Nee. Het is een met AI gemaakt schetsontwerp, automatisch gecontroleerd op maten, looproutes en daglicht. Een architect of bouwkundige past het aan uw kavel, het omgevingsplan, de constructie en de BENG-eisen aan voordat u een vergunning aanvraagt.
