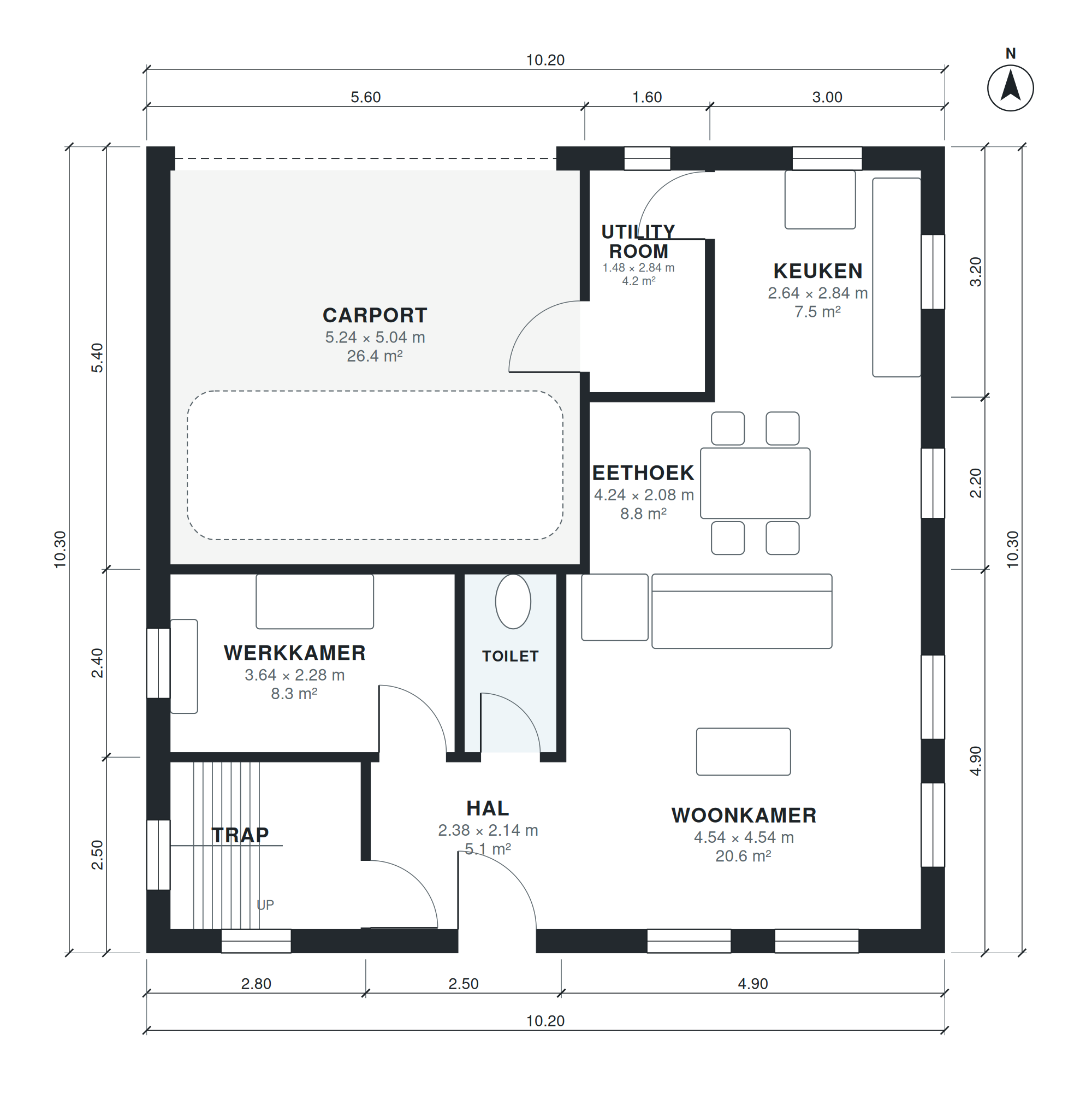

Deze plattegrond (minimalistische woning) heeft 158 m² woonoppervlak over 2 bouwlagen, met een footprint van 10,2 × 10,3 m. Er zijn 4 slaapkamers, 2 badkamers en een apart toilet.

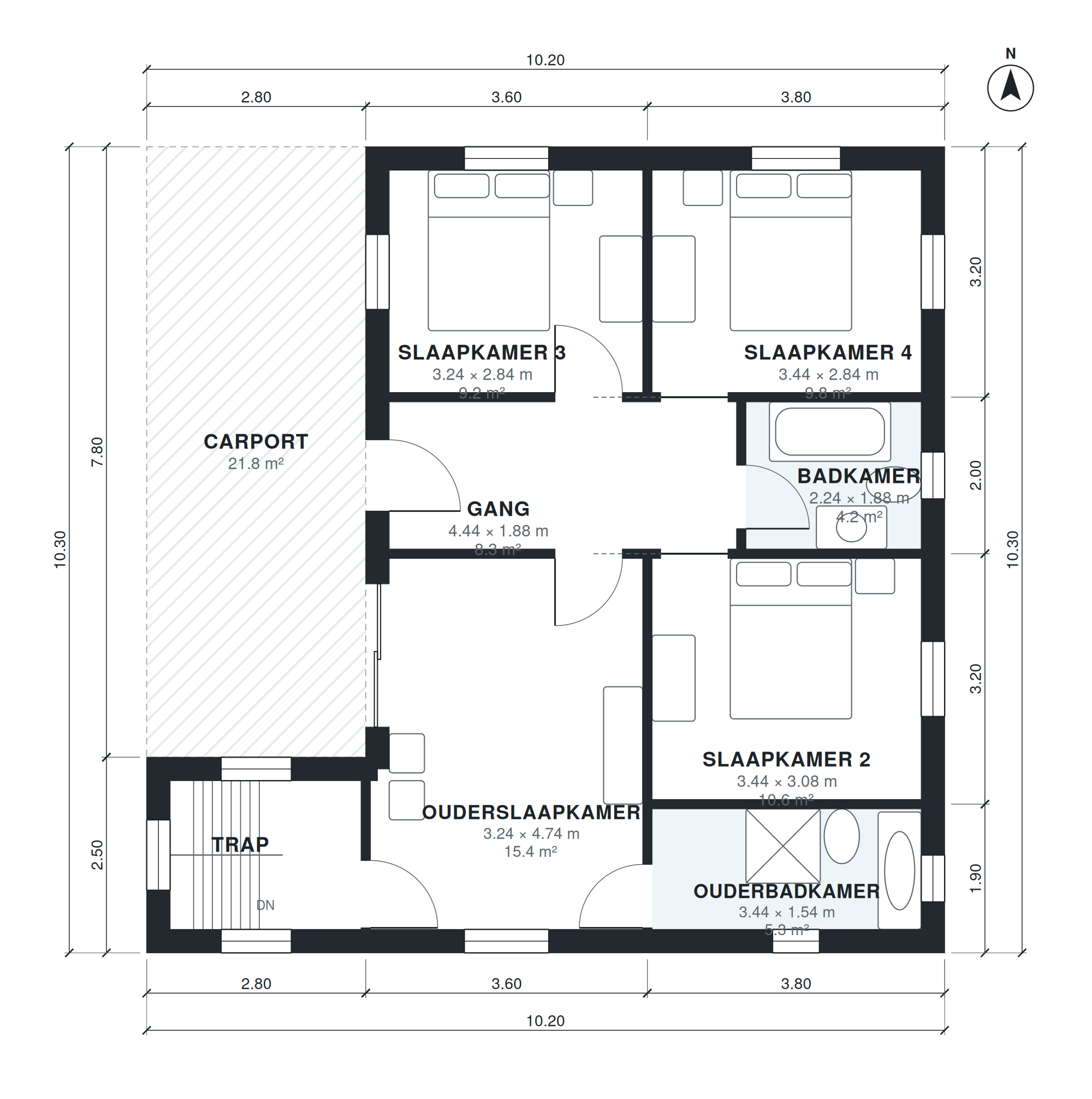

De woonkamer is 4,5 × 4,5 m (21 m²), de keuken 2,7 × 2,7 m en de eethoek 4,2 × 2,2 m. De ouderslaapkamer is 3,2 × 4,5 m, met eigen badkamer (3,4 × 1,8 m). Op de verdieping: ouderslaapkamer, ouderbadkamer, slaapkamer 2, badkamer, slaapkamer 3 en slaapkamer 4.
Kenmerken van deze indeling
- Ouderslaapkamer van 15 m² met eigen badkamer.
- Nog 3 slaapkamers van 9 tot 10 m².
- Keuken van 8 m², direct aan de eethoek.
- Binnentrap; slaapkamers gescheiden van het woongedeelte.
Afmetingen van de ruimtes
| Ruimte | Bouwlaag | Maten | Oppervlak |
|---|---|---|---|
| Trap | 1 | 2,44 × 2,14 m | 5,2 m² |
| Hal | 1 | 2,38 × 2,14 m | 5,1 m² |
| Werkkamer | 1 | 3,64 × 2,28 m | 8,3 m² |
| Toilet | 1 | 1,18 × 2,28 m | 2,7 m² |
| Woonkamer | 1 | 4,54 × 4,54 m | 20,6 m² |
| Carport | 1 | 5,24 × 5,04 m | 26,4 m² |
| Eethoek | 1 | 4,24 × 2,18 m | 9,2 m² |
| Utility Room | 1 | 1,38 × 2,74 m | 3,8 m² |
| Keuken | 1 | 2,74 × 2,74 m | 7,5 m² |
| Trap | 2 | 2,44 × 1,90 m | 4,6 m² |
| Ouderslaapkamer | 2 | 3,24 × 4,54 m | 14,7 m² |
| Ouderbadkamer | 2 | 3,44 × 1,84 m | 6,3 m² |
| Slaapkamer 2 | 2 | 3,44 × 2,58 m | 8,9 m² |
| Gang | 2 | 4,44 × 2,08 m | 9,2 m² |
| Badkamer | 2 | 2,24 × 2,08 m | 4,7 m² |
| Slaapkamer 3 | 2 | 3,24 × 2,84 m | 9,2 m² |
| Slaapkamer 4 | 2 | 3,44 × 2,84 m | 9,8 m² |
Voor wie is deze plattegrond?
Deze plattegrond past bij grote gezinnen en meergeneratiewonen. Met een verdieping neemt het huis minder kavel in dan een bungalow met hetzelfde oppervlak. De kavel moet minstens zo'n 17 m breed zijn.
Hoe deze plattegrond is gemaakt
Hij is gemaakt in AI Architectures Plan Studio op basis van een opdracht van één regel (in het Engels): “Two-story modern house, 4 bedrooms, 2.5 baths, cube-shaped modern house with a flat roof, nearly square footprint: ground floor open kitchen, dining and living, study, guest WC, utility room; upstairs 4 bedrooms, bath and ensuite, covered carport for 2 cars at the front, about 150 m² (1,615 sq ft) of living space (garage not included). Metric European / Latin American layout: compact rooms, no basement.”
Een AI-architect stelde het programma op, een layout-algoritme plaatste elke wand en deur, en de plattegrond werd automatisch gecontroleerd op ruimtematen, looproutes en daglicht. Hetzelfde project leverde de PDF, de DXF met lagen, het IFC-model en het 3D-model om te downloaden.
Veelgestelde vragen
Hoeveel m² heeft deze plattegrond?
158 m² woonoppervlak, gemeten binnen de muren. De buitenmaten zijn 10,2 × 10,3 m. De tabel hieronder geeft de maten van elke ruimte.
Hoe groot moet de kavel zijn?
Het huis is 10,2 × 10,3 m. Met ongeveer 3 m afstand tot de zijgrenzen en 5 m voor en achter is een kavel van circa 17 × 21 m (357 m²) een goed vertrekpunt. De precieze regels staan in het omgevingsplan van uw gemeente.
Kan ik deze plattegrond aanpassen?
Ja. Open hem in Plan Chat en schrijf de wijziging, bijvoorbeeld „werkkamer toevoegen", „garage links" of „passend maken voor een kavel van 12 m breed". Alleen wat u vraagt verandert, de rest blijft en elke versie wordt bewaard. Dit is betaald: het gebruikt credits uit uw abonnement (vanaf $ 19 per maand, gefactureerd in Amerikaanse dollars, altijd opzegbaar).
Welke bestanden kan ik downloaden?
Een PDF-tekeningenset en de DXF voor AutoCAD, beide metrisch (DXF in millimeters, opent op ware grootte), een IFC-model voor Revit of Archicad en een 3D-model als GLB. De downloads kosten niets.
Kan ik hiermee een omgevingsvergunning aanvragen?
Nee. Het is een met AI gemaakt schetsontwerp, automatisch gecontroleerd op maten, looproutes en daglicht. Een architect of bouwkundige past het aan uw kavel, het omgevingsplan, de constructie en de BENG-eisen aan voordat u een vergunning aanvraagt.
